| Система-на-кристалле |
Rockchip RK3568B2 |
|---|---|
| Процессор |
Quad-core ARM Cortex-A55 CPU, up to 2.0GHz |
| Графический процессор |
Mali-G52 1-Core-2EE，поддерживает OpenGL ES 1.1, 2.0, and 3.2, Vulkan 1.0 and 1.1, OpenCL 2.0 Full Profile |
| NPU |
Поддерживает 0.8T |
| ОЗУ |
2Гб LPDDR4X |
| Connectivity |
один 5В разъём для кулера |
| Хранилище |
8Гб eMMC |
| Сеть |

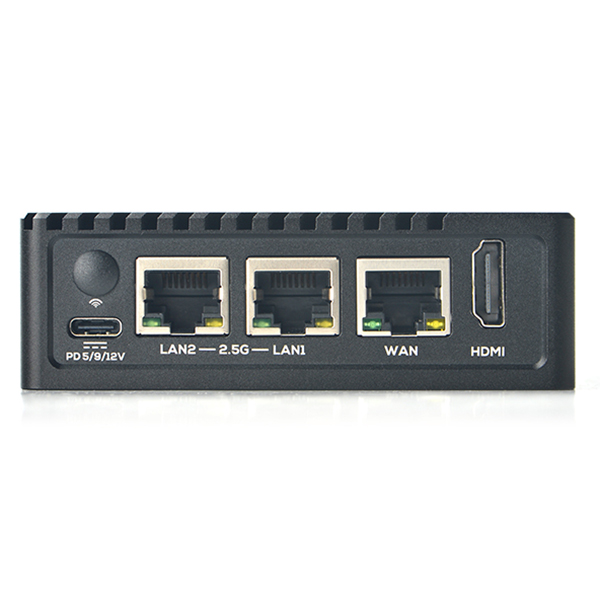

один Native Gigabit Ethernet, и два PCIe 2.5Gbps Ethernet |
| PCIe |
M.2 Key M, PCIe2.1 x1, поддерживает NVME, PCIe WiFi etc |
| USB Host |

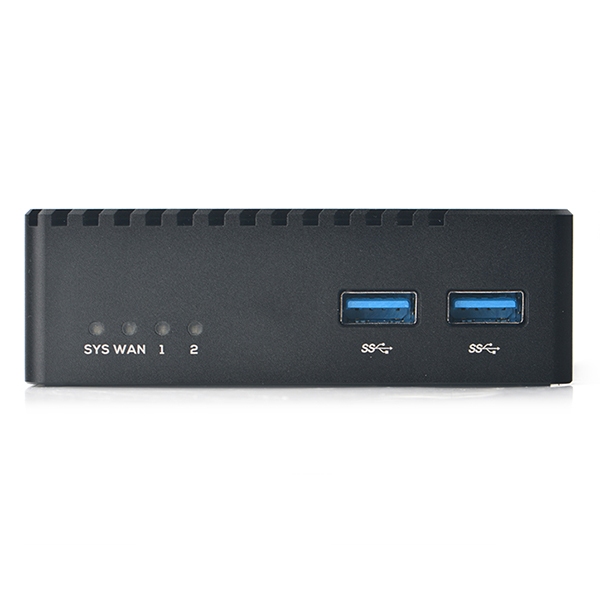

2 порта USB 3.0 Tип-A |
| Отладочный порт |
1х Debug UART, 3х Pin 2.54мм header, 3.3В level, 1500000bps |
| микроSD слот |
поддерживает UHS-I |
| HDMI |
поддерживает HDMI1.4 и операции HDMI2.0 |
| Прочее |
up to 1x SPI, up to 3x UARTs, up to 4x PWMs, up to 8x GPIOs |
| SDIO/MMC |
2×8-конт. 1.27мм разъём |
| GPIO |
12-конт. 0.5мм FPC разъём |
| Кнопки |
MASK button for eMMC update |
| Индикация |
4 x GPIO Controlled LED (SYS, WAN, LAN1, LAN2) |
| RTC |
2 конт. 1.27/1.25мм RTC входной разъем батареи для RTC IC HYM8563TS |
| PCB Dimension |

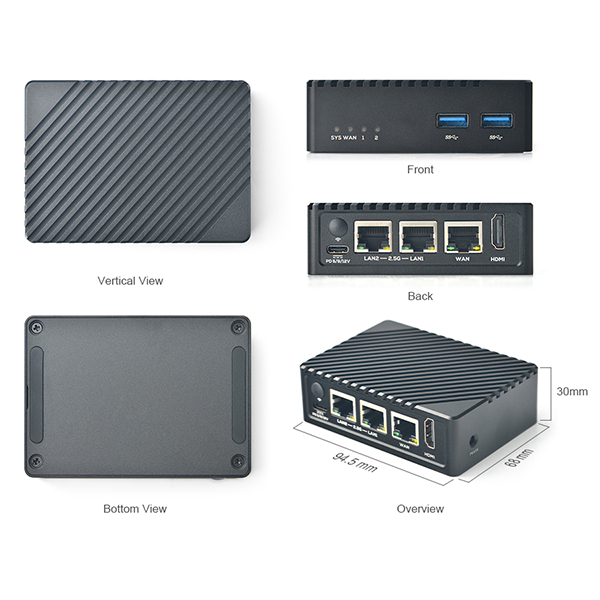

8 слоёв, 62x90x1.6мм (без корпуса) / 68×94.5×30мм (в корпусе) |
| Power |
USB-C, поддерживает PD, 5В/9В/12В входного напряжения |
| Working temperature |
0℃ – 70℃ |

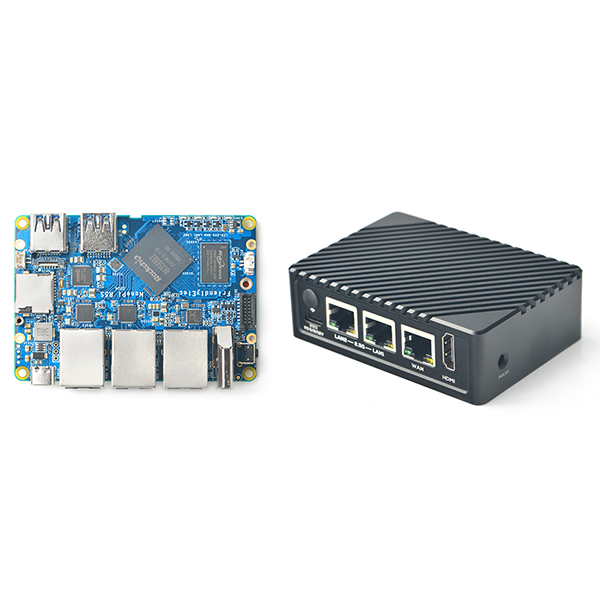

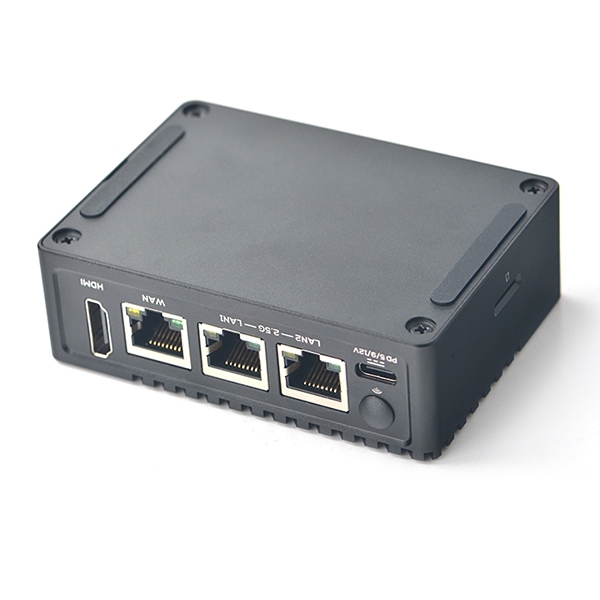

NanoPi R5S — одноплатный мини‑компьютер на базе Rockchip RK3568B2 для сетевых, IoT и мультимедийных проектов. Платформа подходит для шлюзов, лёгких NAS‑систем, локальных сервисов и безэкранных устройств с несколькими Ethernet‑подключениями.
Процессор содержит четыре ядра Cortex‑A55 с частотой до 2,0 ГГц, графический процессор Mali‑G52 1‑Core‑2EE и NPU 0,8 TOPS. В данной конфигурации установлены 2 ГБ LPDDR4X и 8 ГБ eMMC. Плата оснащена собственным Gigabit Ethernet и двумя портами 2,5 Гбит/с через PCIe. Разъём M.2 M‑Key поддерживает NVMe и PCIe‑модули Wi‑Fi, а два USB 3.0 Type‑A предназначены для внешней периферии. Также предусмотрены microSD UHS‑I, HDMI 1.4/2.0, отладочный UART, 30‑контактные и FPC‑разъёмы, GPIO, SPI, I2C и PWM. Питание осуществляется через USB‑C с поддержкой PD и входом 5/9/12 В. Размеры платы 62 × 90 × 1,6 мм, корпуса — 68 × 94,5 × 30 мм. Рабочий диапазон 0–70 °C.
- RK3568B2, 4 ядра
- 2 ГБ LPDDR4X
- 8 ГБ eMMC
- Два Ethernet 2,5G
