| Процессор |
Samsung S5P4418, динамическая частота от 400 МГц до 1,4 ГГц |
|---|---|
| Блок питания управления |
AXP228. Он поддерживает завершение работы программного обеспечения и пробуждения функции. |
| DDR3 Оперативная память |
1 Гб |
| eMMC |
8GB |
| Беспроводная связь |
802.11 B / G / N |
| Bluetooth |
4.0 двухрежимный |
| MicroSD слот |
1 х слот MicroSD |
| Аудио |
3,5 мм разъем / Via HDMI |
| Микрофон |
3,5 мм разъем |
| USB Host |
1 х USB 2.0 Host |
| Micro USB |
1 х MicroUSB, USB 2.0 как для передачи данных и потребляемой мощности |
| LCD Интерфейс |
8-8-8) |
| HDMI |
microHDMI, выход 1080p60 |
| DVP Интерфейс камеры |
0.5mm шаг 24-контактный разъем FPC сиденье. |
| LVDS |
0.5mm шаг 24-контактный разъем FPC сиденья |
| GPIO1 |
2.54мм шаг 40pin, совместимый с GPIO Малина Пи. Она включает в себя UART, SPI, I2C, PWM, IO и т.д. |
| АЦП |
встроенный Штыревой ADC |
| Последовательный порт отладки |
2,54 Шаг 4-контактный заголовок |
| Интерфейс антенны |
IPX |
| Ключ пользователя |
1 х мощность, 1 х загрузки Переключатель режима |
| LED |
1 х светодиодный индикатор питания, 1 х система LED |
| RTC |
RTC Pins |
| PCB Размер (мм) |
75 х 40, 8 слой, ENIG |
| Источник питания |
DC 5V / 2A |
| ОС / Программное обеспечение |
U-Boot, Android5.1, Debian8 |

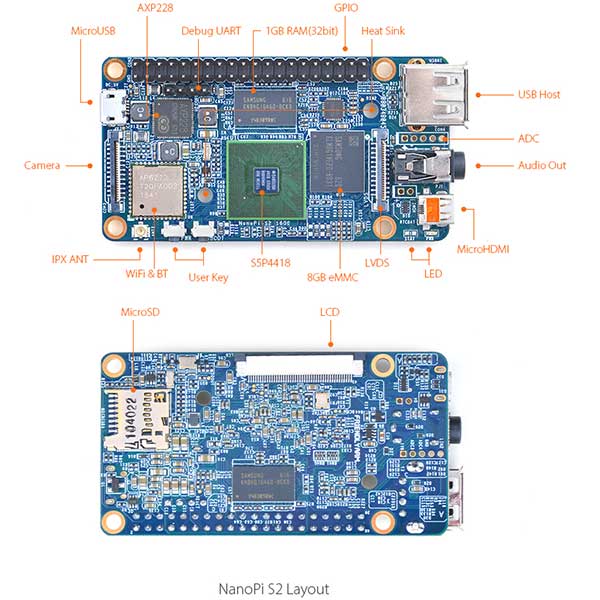

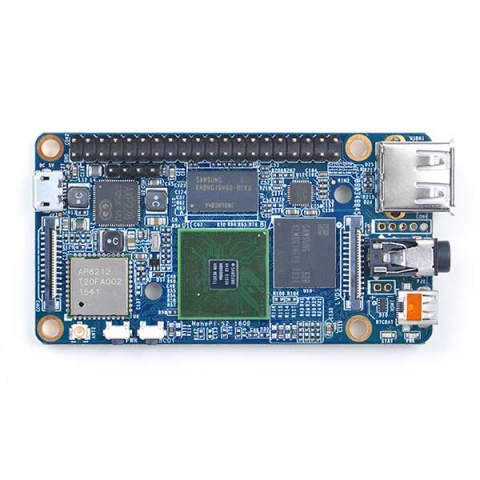

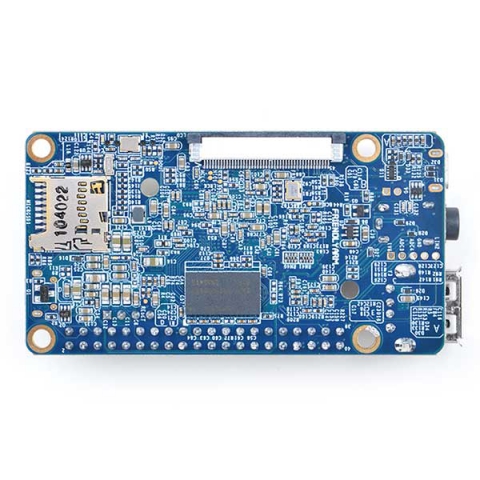

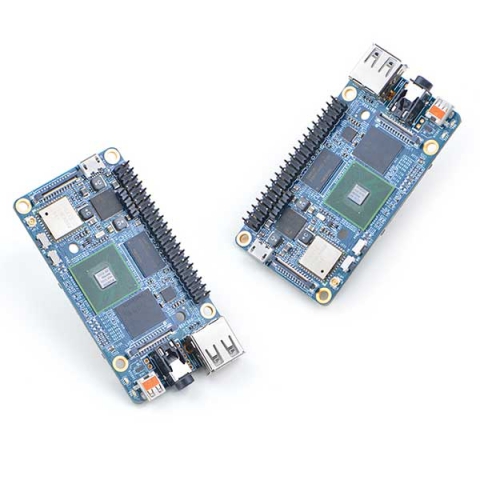

NanoPi S2 — одноплатный компьютер на Samsung S5P4418 с четырьмя ядрами Cortex-A9 и динамической частотой от 400 МГц до 1,4 ГГц. Плата оснащена 1 ГБ оперативной памяти DDR3 и встроенной eMMC 8 ГБ. Она подходит для мультимедийных терминалов, IoT-устройств, контроллеров и прикладных Linux/Android-проектов.
Для расширения хранилища предусмотрен слот MicroSD. Беспроводное подключение обеспечивают Wi-Fi 802.11b/g/n и Bluetooth 4.0, внешняя антенна подключается через IPX. Плата оснащена microHDMI с выводом 1080p60, USB 2.0 Host, MicroUSB для данных и питания, аудиоразъёмом 3,5 мм и микрофонным входом. Доступны 40-контактный GPIO с UART, SPI, I2C, PWM и IO, DVP-интерфейс камеры, LVDS и LCD-интерфейс. Предусмотрены кнопки питания и выбора режима загрузки, индикаторы питания и системы, RTC и отладочный порт. Питание — 5 В/2 А. Размер платы — 75×40 мм, восемь слоёв. В комплект входят NanoPi S2 и радиатор. Поддерживаются U-Boot, Android 5.1 и Debian 8.

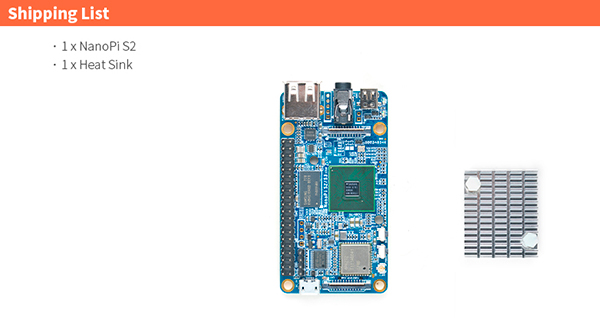

Комплектация
- 1 x NanoPi S2
- 1 x Радиатор
