| Оперативная память |
2 Гб DDR3-1866 |
|---|---|
| Хранилище |
разъем для модуля eMMC, слот для микро SD карты |
| Видео выход |
HDMI 2.0a до 4K @ 60 Гц с поддержкой HDCP 1.4 / 2.2 |
| Прочее |
4-полосный разъем MIPI-DSI |
| Аудио |
3.5 мм аудио разъем, HDMI цифровой аудиовыход, микрофонный разъем |
| Камера |
один или два 4-полосных разъема MIPI-CSI (один мультиплексированный с MIPI-DSI), двойной ISP до 13 Мп |
| Сеть |
Гигабитный Ethernet, двухдиапазонный WiFi 802.11 a / b / g / n / ac, Bluetooth 4.1 с 2x u.FL разъемами для антенн |
| USB |
4x порта USB 3.0, 1x порт USB 2.0 type-C с режимом OTG и входным питанием |
| Отладка |
4-контактный разъем UART (3 В, 1.5 Мбит / сек) |
| Разное |
кнопка включения и индикатор, пользовательский индикатор, 2-контактный разъем для RTC батареи |
| Питание |
5 В / 3 А через порт USB-C; RK808-D PMIC |
| Размеры |
85 x 56 мм (8-слойная печатная плата) |
| Диапазон температур |
от 0℃ до 80℃ |

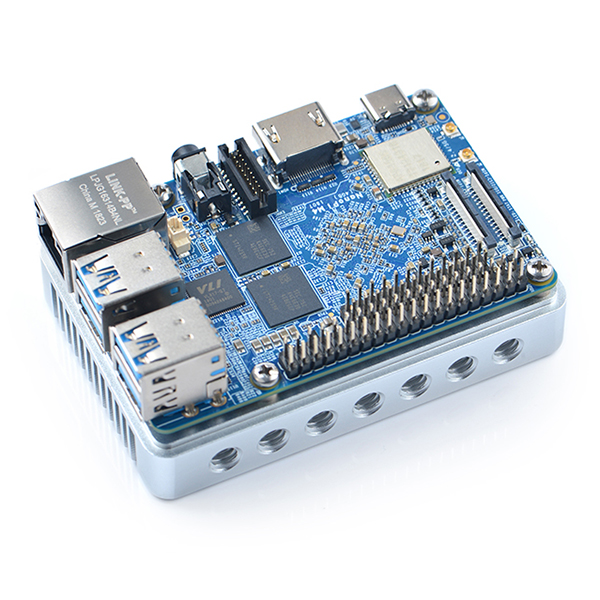

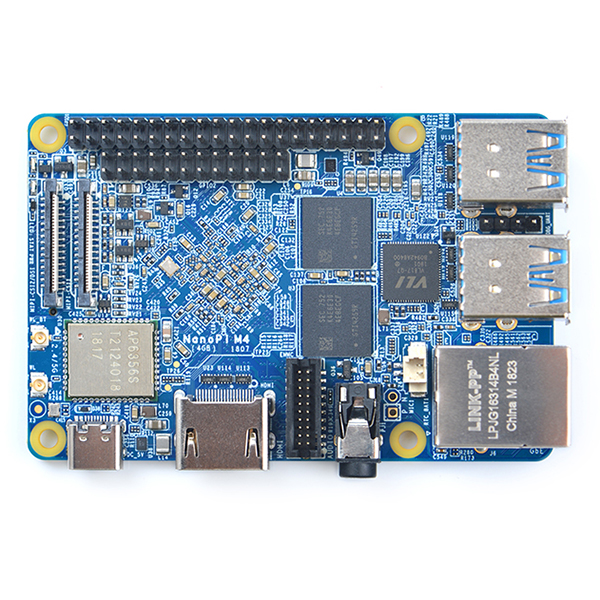

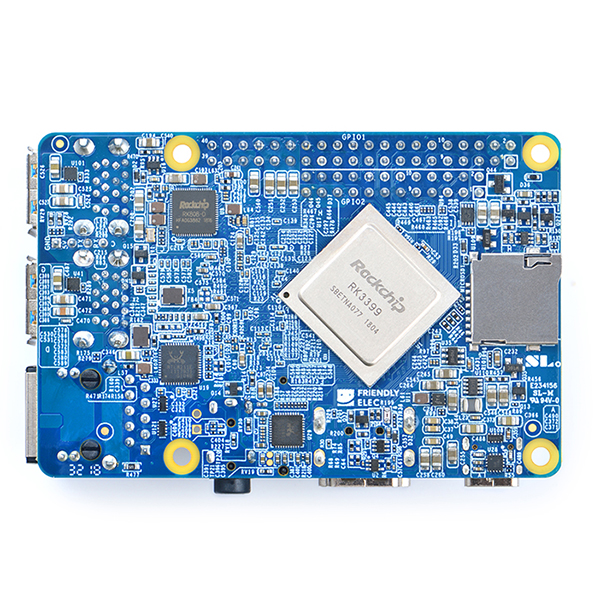

NanoPi M4 — одноплатный компьютер на Rockchip RK3399 с 2 ГБ оперативной памяти DDR3-1866. Шестиядерный процессор включает два ядра Cortex-A72 до 2 ГГц и четыре Cortex-A53 до 1,5 ГГц, а графический процессор Mali-T864 обеспечивает аппаратную обработку мультимедийных задач. Плата подходит для прототипирования, сетевых систем, робототехники и устройств с камерой.

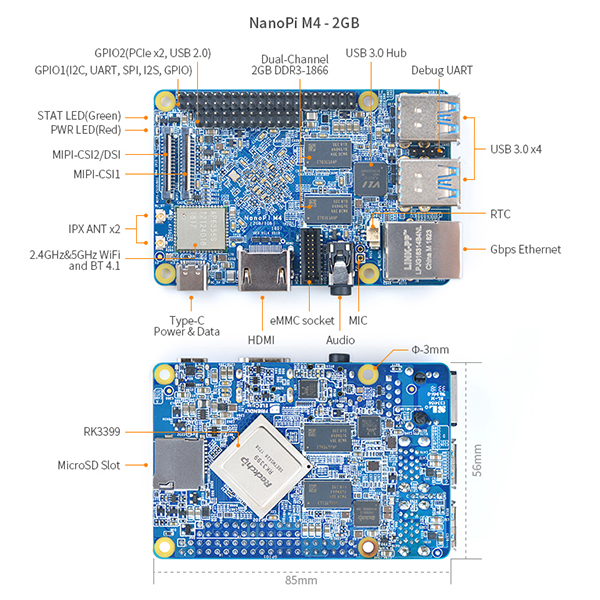

Для данных предусмотрены слот microSD и разъём модуля eMMC. HDMI 2.0a поддерживает вывод до 4K при 60 Гц. Плата оснащена Gigabit Ethernet, двухдиапазонным Wi-Fi 802.11a/b/g/n/ac и Bluetooth 4.1; внешние антенны подключаются через два разъёма u.FL. Четыре порта USB 3.0 предназначены для периферии, а USB-C поддерживает OTG и питание. Также доступны аудиоразъёмы 3,5 мм, микрофонный вход, один или два MIPI-CSI для камер, MIPI-DSI, 40-контактный GPIO и 24-контактный порт расширения. Питание подаётся через USB-C: 5 В/3 А. Размер платы — 85×56 мм, рабочий диапазон — от 0 до 80 °C. Комплект включает NanoPi M4 и две Wi-Fi-антенны.
