| SoC |
четырехъядерный процессор Rockchip RK3328 Cortex-A53 @ 1.5 ГГц с графическим процессором Arm Mali-450MP2 |
|---|---|
| Оперативная память |
1 Гб DDR4 RAM |
| Хранилище |
слот для микро SD карты, посадочное место для SPI флэш-памяти |
| Прочее |

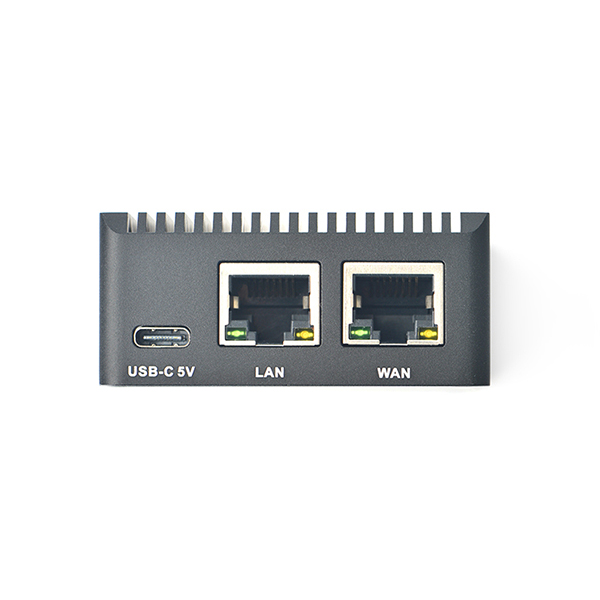

USB – 1x хост порт USB Type-A, 1x микро USB порт (питание + slave) |
| Отладка |
3-контактный разъем с шагом 2.54 мм для последовательной консоли |
| Расширение |
10-контактный разъем GPIO с GPIO, I2C, UART, IR_Rx, 5 В, 3.3 В и GND |
| Разное |

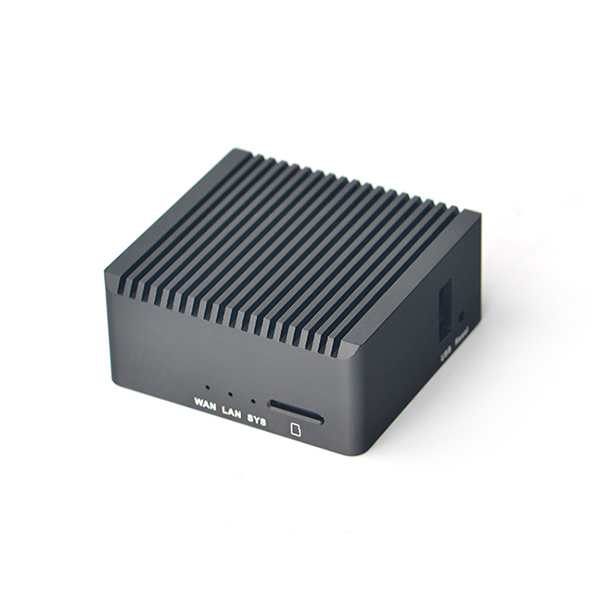

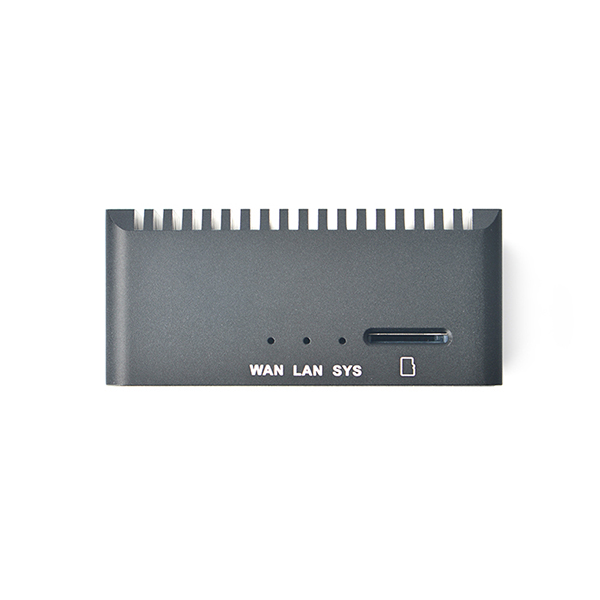

3x светодиода (WAN, LAN, SYS), кнопка сброса K1, разъем для вентилятора |
| Питание |
5 В DC / 3 A через микро USB-порт |
| Размеры |
55.6 x 52 мм |
| Диапазон температур |
от -20℃ до 70℃ |

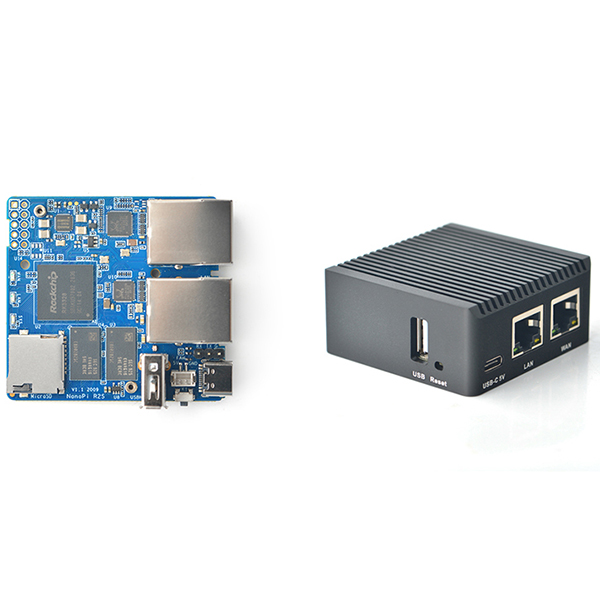

NanoPi R2S — компактный одноплатный компьютер на Rockchip RK3328 с четырьмя ядрами Cortex-A53 до 1,5 ГГц и графическим процессором Arm Mali-450MP2. Плата подходит для сетевых шлюзов, маршрутизации, IoT-устройств и разработки встраиваемых систем на базе Linux.
В конфигурации предусмотрены 1 ГБ оперативной памяти DDR4, слот microSD и посадочное место под SPI-флэш-память. Для подключения периферии используется USB Type-A, а microUSB совмещает функции питания и устройства slave. Сетевые и сервисные функции расширяются через 10-контактный разъём GPIO, где доступны GPIO, I2C, UART, вход инфракрасного приёмника, линии 5 и 3,3 В. Для диагностики предусмотрен трёхконтактный разъём последовательной консоли. На плате установлены светодиоды WAN, LAN и SYS, кнопка сброса и разъём вентилятора. Питание подаётся через microUSB: 5 В/3 А. Габариты платы — 55,6×52 мм. Устройство рассчитано на работу при температуре от −20 до 70 °C.
