| Процессор |
Allwinner с Н3, четырехъядерный процессор Cortex-А7 до 1.2Ггц |
|---|---|
| Оперативная память DDR3 |
512 МБ |
| Подключение |
Ethernet 10 / 100M |
| Прочее |
Bluetooth 4.0 LE (модуль Ampak AP6212 ) с чип-антенной и разъемом |
| Камера I/F |
разъем для камеры OV5640 |

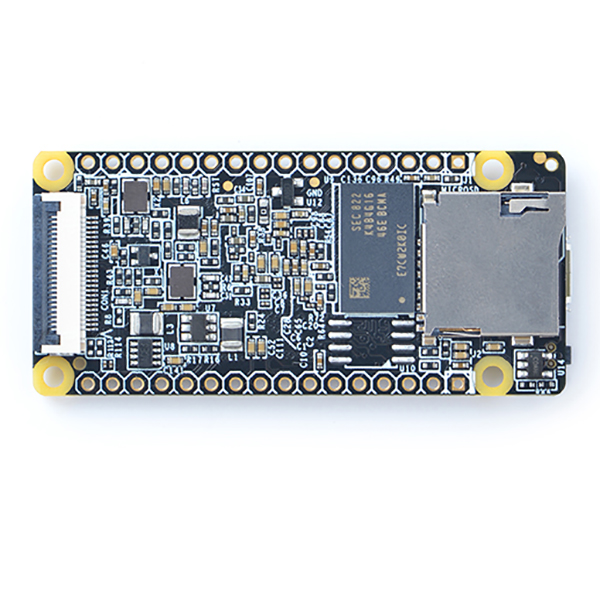

| Слот под MicroSD |
1шт ( поддерживает до 128Gb) |
| MicroUSB |
OTG и питание |
| GPIO1 |
интервал 2,54 мм 16pin. Он включает в себя UART, SPI, I2C, аудио и т. д. |
| GPIO2 |
интервал 2,54 мм 16pin. Он включает в себя USB, 10 / 100M Ethernet, IO и т. д. |
| Размер печатной платы |
25,4 x 55 мм |
| Источник питания |
DC 5V / 2A |
| Диапазон измерения температуры |
от -40 до 80 ℃ |
| OS / Software |
U-boot, Linux Kernel 4.11.2 (mainline), Ubuntu 16.04.2 LTS (Xenial) |

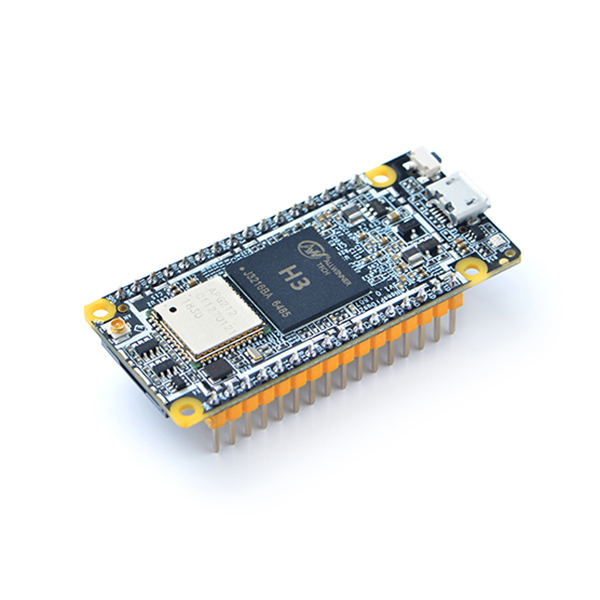

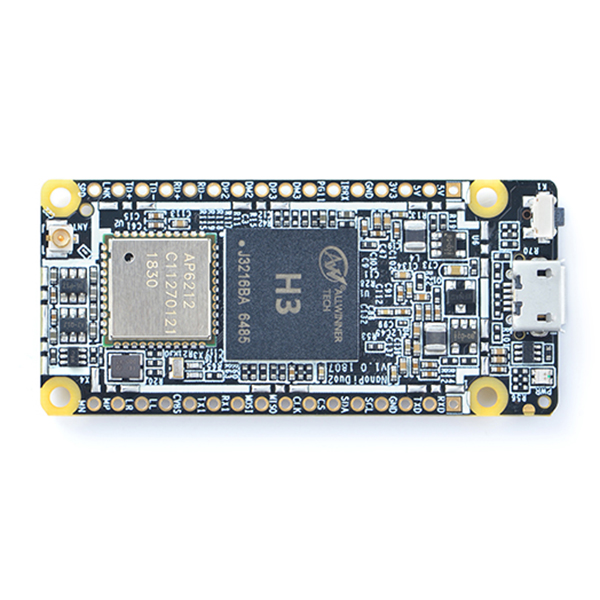

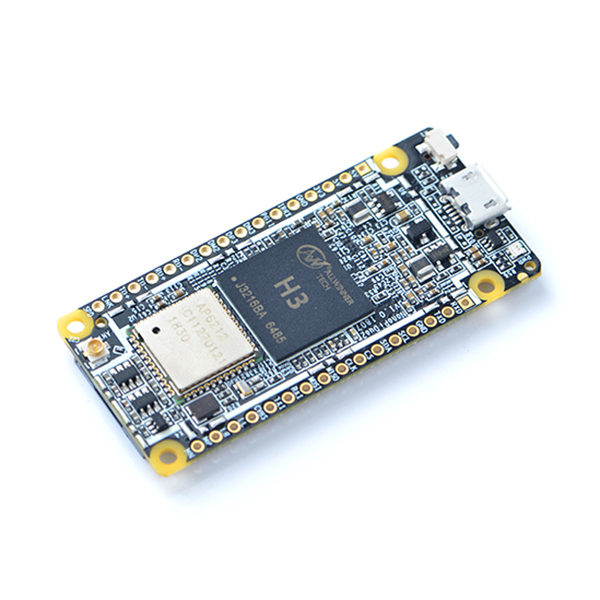

NanoPi Duo2 — компактный одноплатный компьютер на базе Allwinner H3 с четырьмя ядрами Cortex-A7 до 1,2 ГГц и 512 МБ оперативной памяти DDR3. Плата предназначена для IoT-устройств, контроллеров и прототипов, в которых важны малые размеры и доступ к периферийным интерфейсам.

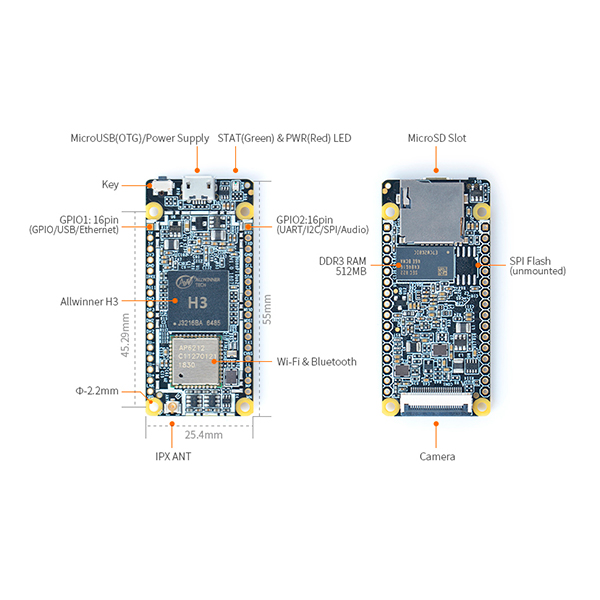

Сетевое подключение реализовано через Ethernet 10/100M, а беспроводное — через Bluetooth 4.0 LE с модулем Ampak AP6212, чип-антенной и разъёмом для внешней антенны. Для хранения используется слот MicroSD с поддержкой карт до 128 ГБ. Разъём MicroUSB совмещает OTG и питание. Два 16-контактных разъёма с шагом 2,54 мм выводят линии UART, SPI, I2C, аудио, USB, Ethernet и GPIO. Предусмотрен интерфейс камеры для модуля OV5640. Питание подаётся от источника 5 В/2 А. Размер платы — 25,4×55 мм, рабочий диапазон температур — от −40 до 80 °C. Поддерживаются U-Boot, Linux Kernel 4.11.2 и Ubuntu 16.04.2 LTS. Для подключения платы к проекту доступны два 16-контактных разъёма.
