| SoC |
Amlogic S912 |
|---|---|
| CPU |
Octa Core ARM Cortex-A53@1.5GHz |
| GPU |
Mali-T820MP3 |
| MCU |
8-bit STM8S003 with Programmable EEPROM |
| SPI Flash |
16MB |
| DDR4 |
3GB |
| eMMC |
64GB |
| Wi-Fi |
AP6359SA, 802.11b/g/n/ac 2X2 MIMO with RSDB |
| Bluetooth |
V4.2 |
| Lan |
10 / 100 / 1000Mbps, Wake-on-LAN |
| IR Receiver |
2 Channels |
| HDMI 2.0a |
Type-A Female, up to 4K@60Hz |
| HDMI CEC |
поддерживает |
| TF Card |
поддержка SD объемом до 128Gb |
| USB 2,0 хост |
x2 (900mA & 500mA Load) |
| USB-C |
DC IN & Type-C with USB 2.0 OTG |
| Входное напряжение |
Диапазон от 5 В до 9 В, рекомендуем 5,0 В |
| Переключатель ограничения тока |
программируемый, 3.0A по умолчанию (до 4.0A) |
| Cooling Fan Header |
4-контактный разъем 0.8 мм с шагом ШИМ |
| RTC Battery |
3 Levels Speed, with a 2 Pins 0.8mm Pitch JST Header |
| GPIO |
40 Pins 2.54mm Pitch / USB, I2C, I2S, SPDIF, UART, PWM, ADC, ISO7816, ISO7816 |
| FPC Connector |
10 Pins 0.5mm Pitch / I2C, IOs |
| Pogo Pads Array |
USB, I2C, DVB-Bus, IOs |
| Pogo Pads for MCU |
SWIM, UART, ADC, NRST |
| Pogo Pads for VIN |
6 Pins 2.54mm Pitch / System Power Input |
| XPWR Pads |
для внешней кнопки питания |
| Buttons |
x3 (Power, Func, Reset) |
| LEDs |
Blue LED x1, White LED x1 |
| Монтажные отверстия |
Size M2 x 4 |
| Размеры платы |
82.0 x 58.0 x 11.5 mm |
| Вес |
28.5 гр. |
| Linux |
Mainline Linux (Linux 5.0+) |
| Загрузчик |
Mainline U-Boot |
| Linux Distros |
Ubuntu 18.04+ / Armbian |
| O/S for HTPC |
Android TV / LibreELEC |
| Android |
Nougat (7.1) |
| Google Fuchsia OS |
Официальная платформа Google ARM64 |

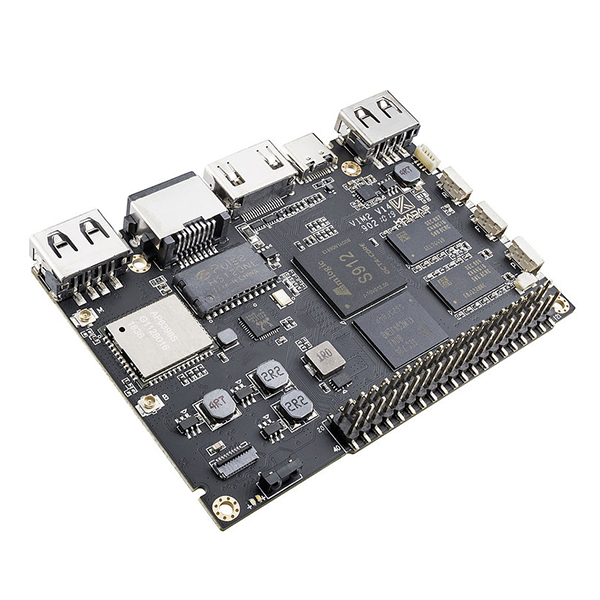

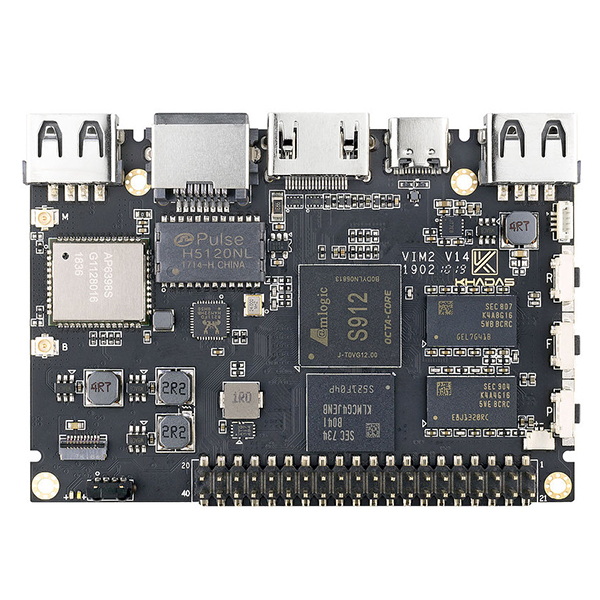

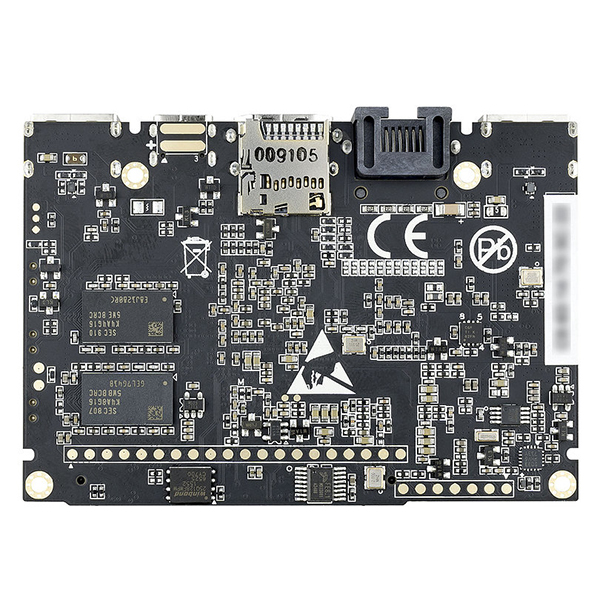

Khadas VIM2 Max v1.4 — одноплатный компьютер на базе Amlogic S912 с 3 ГБ DDR4 и 64 ГБ eMMC. Он предназначен для мультимедийных систем, сетевых устройств, HTPC, прототипирования и проектов, которым нужны гигабитная сеть, беспроводная связь и интерфейсы расширения.
Восьмиядерный процессор Cortex-A53 работает на частоте до 1,5 ГГц, графика реализована на Mali-T820MP3. Беспроводной модуль AP6359SA поддерживает 802.11b/g/n/ac, 2×2 MIMO и RSDB, Bluetooth — версию 4.2. Гигабитный Ethernet оснащён Wake-on-LAN. HDMI 2.0a поддерживает вывод до 4K при 60 Гц, а слот TF рассчитан на карты до 128 ГБ.
- Два порта USB 2.0 Host.
- USB-C совмещает питание и USB 2.0 OTG.
- Разъём M.2 поддерживает PCIe и интерфейсы расширения.
- 40-контактный GPIO включает USB, I2C, I2S, UART, SPDIF и ADC.
- Питание подаётся в диапазоне 5–9 В.
На плате есть RTC, ИК-приёмник, разъём вентилятора с ШИМ-управлением и контактные площадки XPWR для внешней кнопки питания. Размеры — 82,0 × 58,0 × 11,5 мм, масса — 28,5 г.
