| SoC |
Rockchip RK3399 |
|---|---|
| Большой кластерный процессор |
двухъядерный Cortex-A72 до 1,8 ГГц |
| Маленький кластерный процессор |
четырехъядерный процессор Cortex-A53 до 1,5 ГГц |
| Мали T864 GPU |
OpenGL ES1.1 / 2.0 / 3.0 / 3.1, OpenVG1.1, OpenCL, DX11 |
| Прочее |
Android Oreo, Ubuntu 18.04, Debian 9.0 и другие |
| MCU |
8-битный STM8S003 с программируемым EEPROM |
| SPI Flash |
16MB |
| Оперативная память |
2GB LPDDR4 |
| eMMC |
16GB EMMC 5.1 |
| Wi-Fi |
AP6356S, 802.11a/b/g/n/ac, 2X2 MIMO |
| Bluetooth |
V4.1 |
| Ethernet PHY |
10/100/1000M RTL8211FD |
| HDMI 2.0a |
Type-A Female, up to 4K@60Hz, HDCP 2.2 |
| HDMI CEC |
да |
| USB Host |
USB3.0x1, USB2.0x1 |
| USB Type-C |
Один только для питания; Один с поддержкой DP1.2 [5] |
| Диапазон входного напряжения |
5 В до 20 В |
| Разъем батареи |
2-элементный аккумуляторный модуль |
| Пого колодки для VIN |
Система питания |

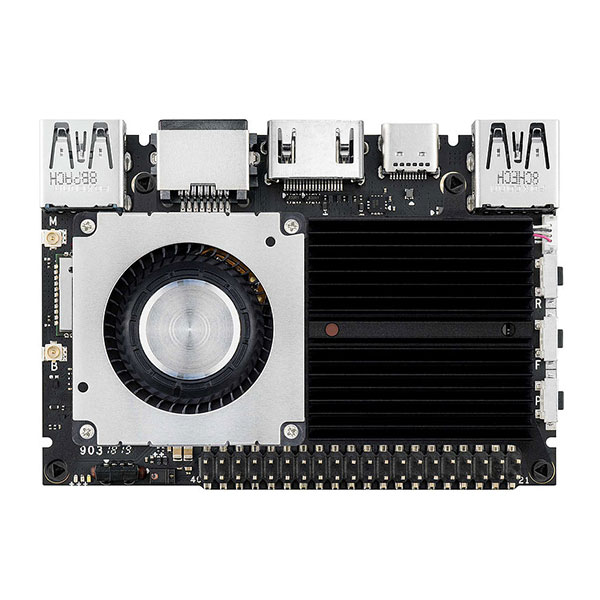

| Разъем охлаждающего вентилятора |
Управляется ШИМ, с шагом 0,8 мм |
| Кнопки |
х3 (мощность, функция, сброс) |
| Программируемые светодиоды |
Синий светодиод x1, белый светодиод x1 |
| Камера |
4 линии MIPI-CSI,Поддержка двух 13-ти мегапиксельных камер |
| Разъем |
30-контактный 0,5 мм шаг FPC разъем |
| Дисплей |
4 полосы движения MIPI-DSI, 4 полосы eDP 1,3, до 10,8 Гбит / с |
| Сенсорная панель |
10PIN 0,5 мм Шаг FPC Разъем |
| Гнездо M.2 |
4 полнодуплексных полосы PCIe 2.1 |
| Lan |
10/100 / 1000M, поддержка WOL Feature [5] |
| TF карта |
SD 3.0, до 256 ГБ |
| RTC |
Разъем 0,8 мм |
| ИК-приемник |
2 канала |
| Контроль жестов |
APDS-9960 |
| 6-осевой |
3-осевой гироскоп, 3-осевой акселерометр |
| Монтажные отверстия |
Размер М2 х 4 |
| Размеры платы |
82,0 х 58,0 х 13,5 мм |
| Вес платы |
31g |
| Ядро Linux |
Mainline Linux |
| Загрузчик |
Mainline U-Boot |
| Особенности AI |
TensorFlow, Android NN (API нейронных сетей) |
| Сертификаты |
CE, FCC, ROHS |

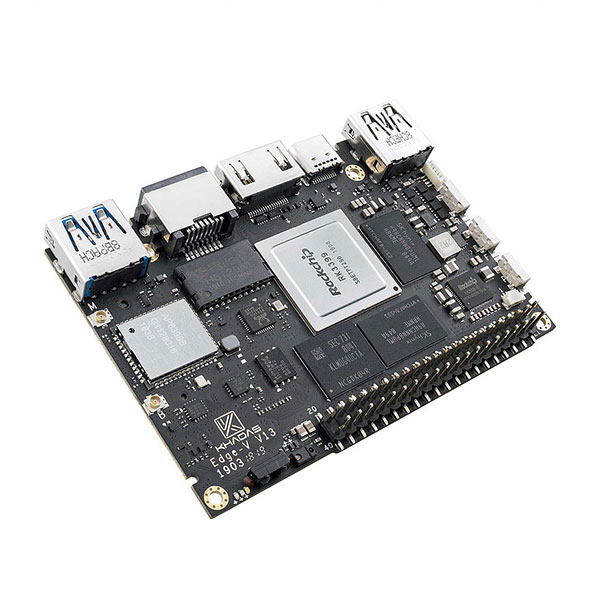

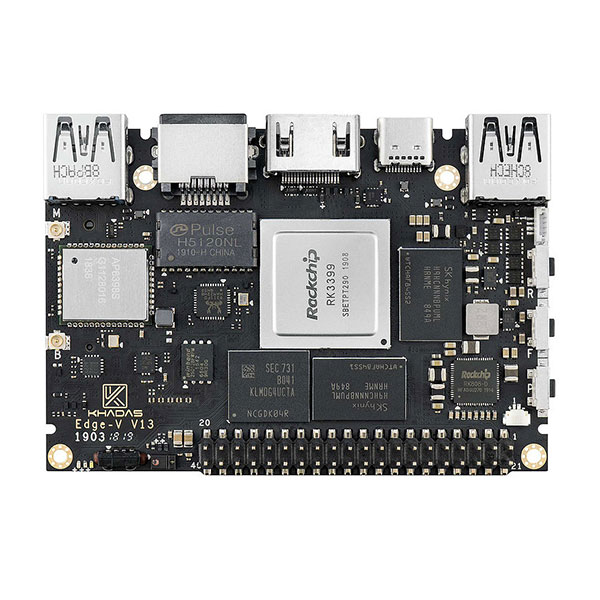

Khadas Edge-V Basic — компактный одноплатный компьютер на базе Rockchip RK3399 с 2 ГБ LPDDR4 и 16 ГБ eMMC 5.1. Он подходит для учебных и инженерных прототипов, мультимедийных устройств, сетевых сервисов и проектов с подключением внешних датчиков и дисплеев.
Плата использует два ядра Cortex-A72 до 1,8 ГГц и четыре Cortex-A53 до 1,5 ГГц, а графическая подсистема построена на ARM Mali-T860MP4. Поддерживается аппаратное декодирование VP9 и 10-битного H.265/H.264 до 4K при 60 кадрах/с. Беспроводной модуль AP6356S работает по Wi-Fi 802.11ac 2×2 MIMO, Bluetooth — версии 4.1. Гигабитный Ethernet поддерживает Wake-on-LAN.

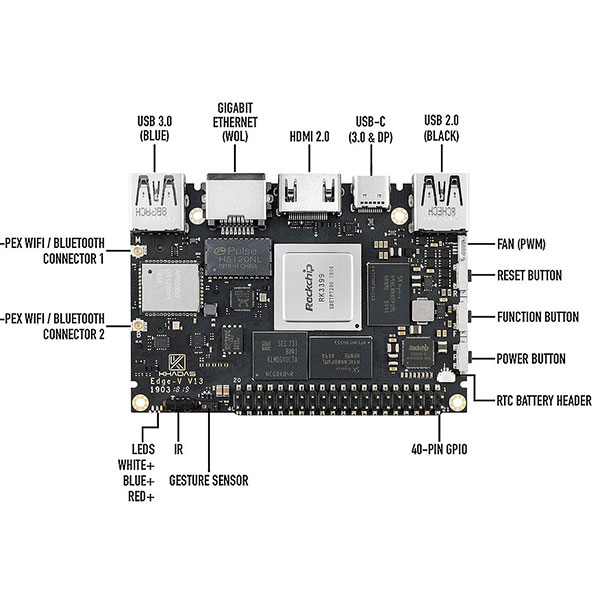

- HDMI 2.0a рассчитан на 4K при 60 Гц.
- Есть USB 3.0 и USB 2.0.
- Два USB-C используются для питания, USB и DisplayPort 1.2.

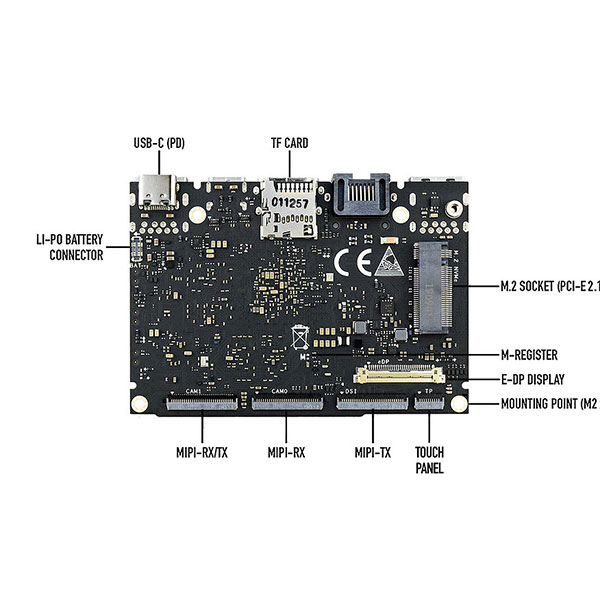

- Разъём M.2 поддерживает четыре линии PCIe 2.1.
- Доступны GPIO, MIPI-CSI, MIPI-DSI и слот TF-карты.
Питание подаётся в диапазоне 5–20 В. Размеры платы — 82,0 × 58,0 × 13,5 мм, масса — 31 г. Поддерживаются Mainline Linux и Mainline U-Boot.
Комплектация
- Высокая производительность:
- Двухъядерный Cortex-A72 до 1,8 ГГц
- Четырехъядерный процессор Cortex-A53 до 1,5 ГГц
- ARM Mali-T860MP4 GPU
- Видеокодеры 4K VP9 и 4K 10bit H265 / H264 со скоростью до 60 кадров в секунду
- 2 ГБ DDR4 и 16 ГБ eMMC.
- 2X2 MIMO 802.11ac Wi-Fi
- 4.x Bluetooth (базовый)
- 5.x Bluetooth (Pro / Max)
- Lan 10/100/1000 Гбит (RTL8211FD, встроенный)
- Двойные порты USB-C (3.0 + D.P 1,2, USB P.D)
- Два порта USB 2.0, HDMI 2.0a 4K при 60 Гц с CEC.
- WOL (Wake on Lan)
- RSDB 802.11ac Wi-Fi (передают и принимают данные в двух диапазонах одновременно)
- HDMI2.0a и мощный VPU с поддержкой воспроизведения 10-бит 4K H.265/H264@60fps.
- Поддержка двух независимых дисплеев через USB-C, HDMI, eDP или MIPI.
- Тонкий и легкий с размерами кредитной карты. (Форм-фактор VIM)
- Для стабильной работы используйте адаптер USB-C 24 Вт с питанием от USB.
- Android
- Ubuntu
- Debian
- LibreELEC
- Двойная ОС
- Buildroot
- U-Boot
- Плата Edge-V
- Wi-Fi Антенна x2
