| Полоса пропускания |
до 56 МГц |
|---|---|
| FPGA |
Xilinx Zynq-7000 |
| Оперативная память |
512 МБ DDR3 |
| Разрядность АЦП/ЦАП |
12 бит |
| Динамический диапазон |
>74 дБ SFDR |
| Количество каналов |
2 RX/TX |
| Интерфейсы |
Gigabit Ethernet, USB 2.0 |
| Потребляемая мощность |
0.012 кВт⋅ч |
| Размеры |
120 x 80 x 25 мм |
| Вес |
200 г |
| Рабочая температура |
-40°C до +85°C |
| Программная совместимость |
GNU Radio, MATLAB, LabVIEW |
| Производитель |
MicroPhase |
| Модель |
ANTSDR E316 |
| Процессор |
ARM Cortex-A9 866 МГц |
| Диапазон частот |
70 МГц – 6 ГГц |
| Страна производитель |
Китай |
MicroPhase ANTSDR E316 — двухканальное программно-определяемое радио для исследовательских, учебных и инженерных задач. Устройство работает в диапазоне от 70 МГц до 6 ГГц и поддерживает одновременную работу двух каналов приёма и передачи. Полоса пропускания достигает 56 МГц, поэтому SDR подходит для анализа радиосигналов, разработки протоколов связи и прототипирования радиочастотных систем.

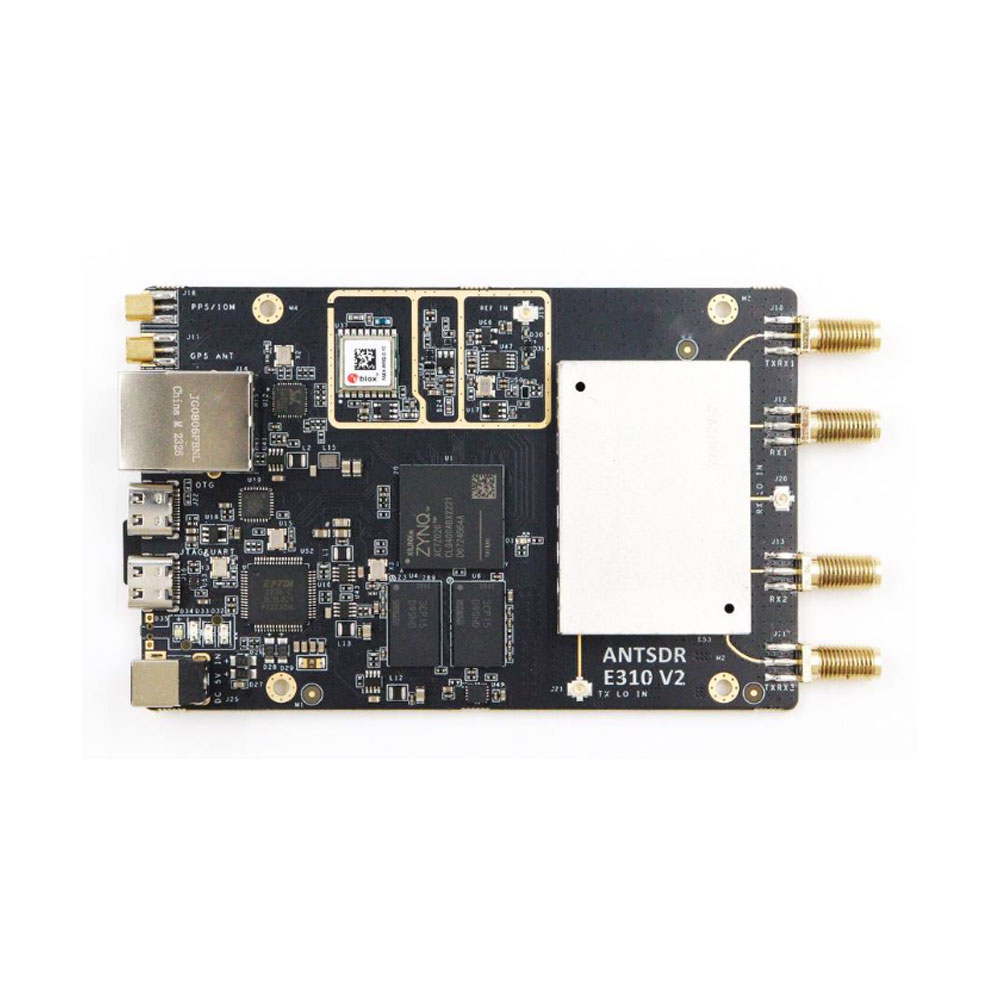

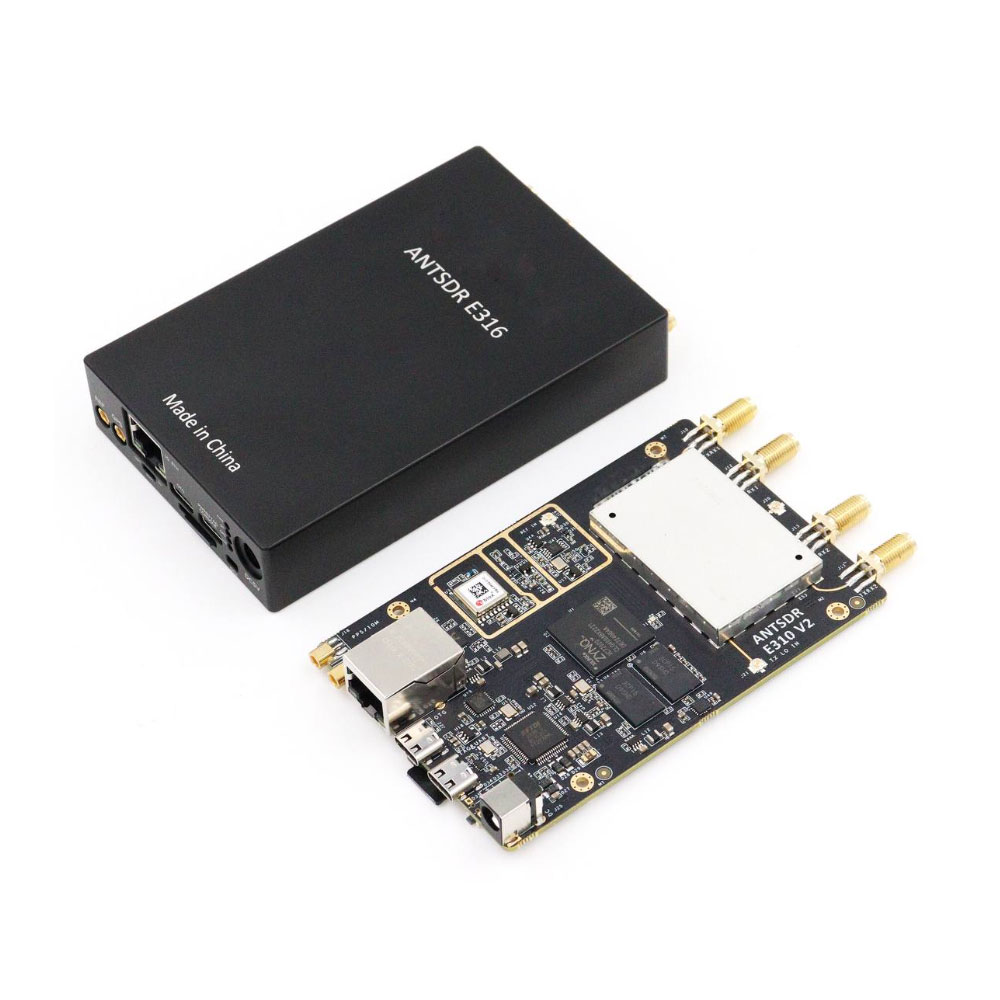

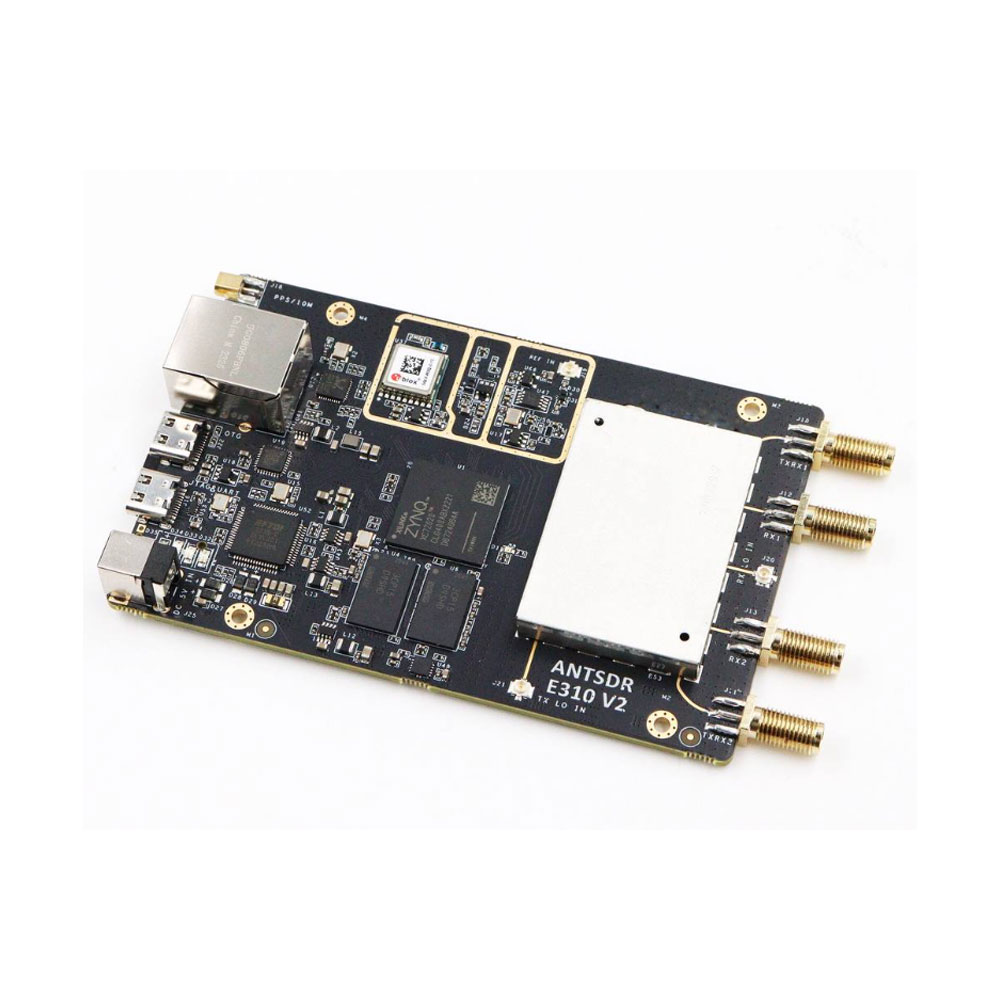

Аппаратная платформа построена на FPGA Xilinx Zynq-7000 с процессором ARM Cortex-A9 866 МГц и 512 МБ оперативной памяти DDR3. 12-разрядные АЦП и ЦАП, а также динамический диапазон более 74 дБ SFDR обеспечивают обработку сигналов с высоким разрешением. Для обмена данными предусмотрены Gigabit Ethernet и USB 2.0. Устройство совместимо с GNU Radio, MATLAB и LabVIEW, а FPGA можно программировать под специализированные алгоритмы. Компактный корпус размером 120 × 80 × 25 мм и вес 200 г удобны для лабораторных и полевых работ. В комплект входят две антенны, Ethernet- и USB-кабели, руководство пользователя и CD с программным обеспечением.
Комплектация
- SDR устройство ANTSDR E316
- USB кабель Type-A – Type-C
- Ethernet кабель
- Антенны (2 шт.)
- Руководство пользователя
- CD с программным обеспечением
