Плата Odroid-XU4 shifter shield

Плата Odroid-XU4 Shifter Shield предназначена для согласования логических уровней между GPIO одноплатного компьютера ODROID-XU4 и внешними электронными устройствами. Она подходит для макетирования, подключения периферии и разработки схем, работающих с сигналами 3,3 В или 5 В, когда штатный уровень GPIO 1,8 В требует преобразования.

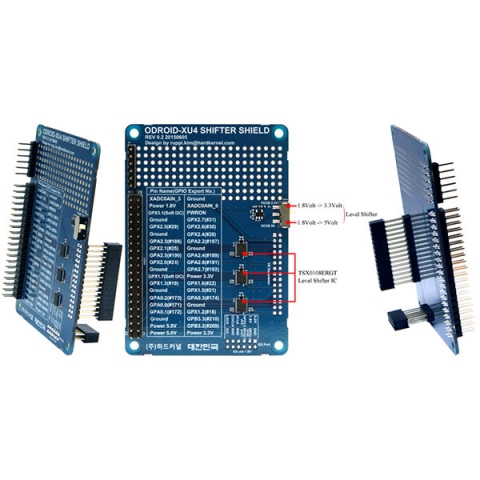

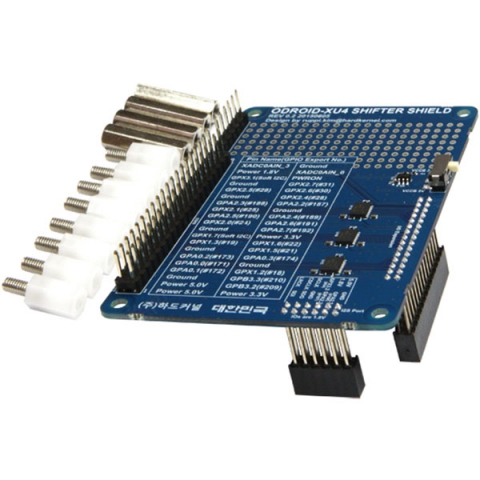

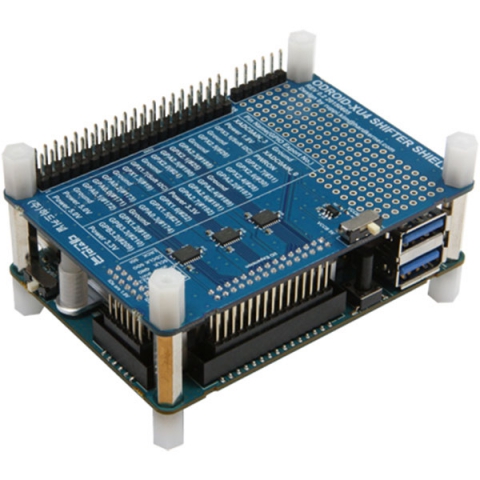

На плате установлены три микросхемы TSX0108E, обеспечивающие двунаправленное преобразование сигналов. Контакты 30-выводного и 12-выводного портов GPIO выведены на 40-выводной разъём с шагом 2,54 мм. Переключателем на плате выбирается рабочий уровень преобразования — 3,3 В или 5 В. Расположение выводов 40-контактного разъёма соответствует разъёмам ODROID-C1 и Raspberry Pi/Pi 2, что упрощает подключение совместимых плат и модулей. Плата также может использоваться с ODROID-XU3 и ODROID-XU3 Lite после небольшой модификации. В комплект входят сама плата, четыре металлические PCB-распорки длиной 19 мм и восемь пластиковых PCB-распорок длиной 10 мм. Распорки помогают закрепить плату и сформировать аккуратную монтажную конструкцию при сборке проекта.
