| Тип устройства |
Лазерный дальномер 2D LiDAR |
|---|---|
| Принцип измерения |
Время пролета лазерного импульса |
| Длина волны лазера |
905 нм |
| Класс лазера |
1 (по IEC 60825-1) |
| Угол сканирования |
270° |
| Угловое разрешение |
1° |
| Частота сканирования |
15 Гц |
| Статистическая ошибка |
±30 мм (0,1…4 м) |
| Время отклика системы |
66,7 мс |
| Интерфейс подключения |
Ethernet 100BASE-TX |
| Протокол связи |
SOPAS, Modbus TCP |
| Напряжение питания |
10,8…30 В постоянного тока |
| Потребляемая мощность |
0,004 кВт⋅ч |
| Потребляемый ток |
150 мА при 24 В |
| Рабочая температура |
-10°C…+50°C |
| Температура хранения |
-40°C…+70°C |
| Относительная влажность |
95% без конденсата |
| Степень защиты |
IP65 |
| Ударопрочность |
30g (IEC 60068-2-27) |
| Вибростойкость |
10g (IEC 60068-2-6) |
| Размеры |
60 × 60 × 87 мм |
| Вес |
165 г |
| Материал корпуса |
Пластик с металлическими элементами |
| Производитель |
SICK |
| Модель |
TiM361 |
| Диапазон обнаружения |
10 м |
| Точность измерения |
±60 мм |
| Страна производитель |
Германия |

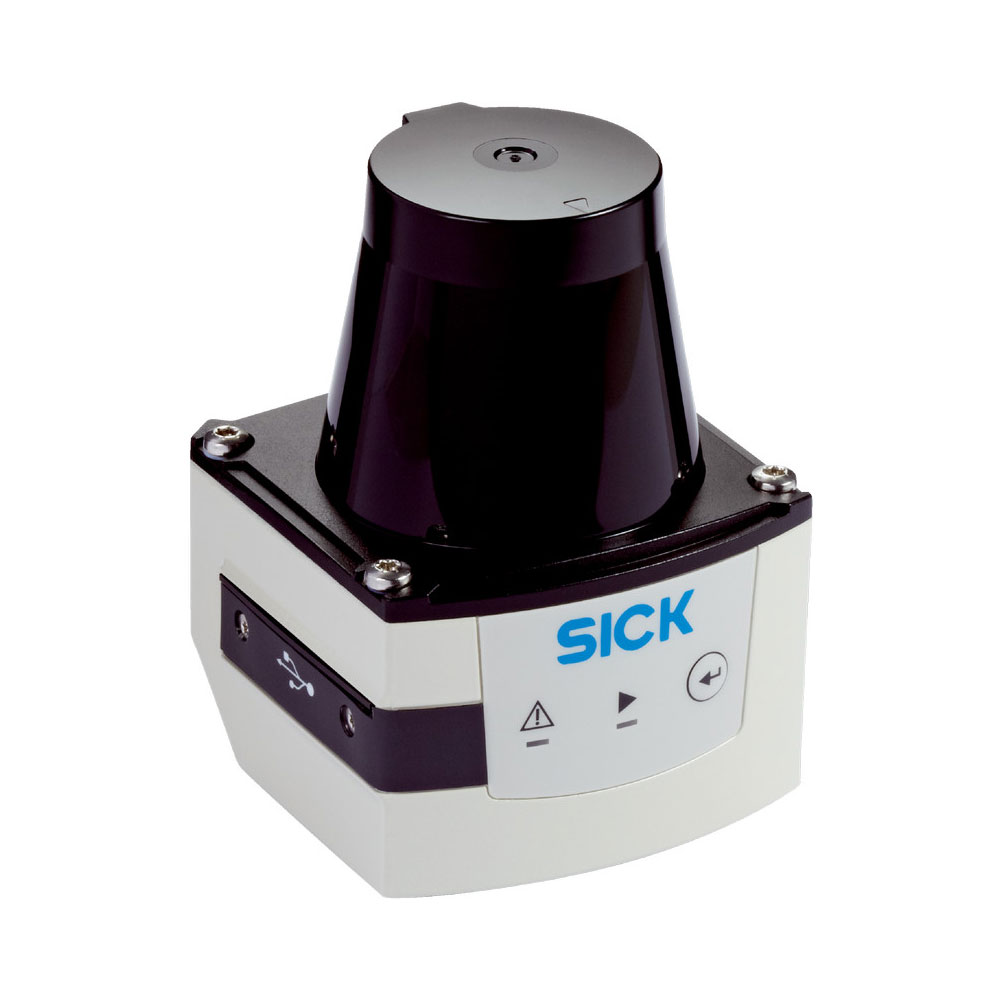

SICK TiM361 — компактный двухмерный лазерный дальномер LiDAR для измерения расстояний, сканирования окружающего пространства и интеграции в робототехнические и промышленные системы. Устройство использует принцип времени пролёта лазерного импульса, работает с длиной волны 905 нм и относится к классу лазера 1 по IEC 60825-1. Угол сканирования 270°, угловое разрешение 1°, частота сканирования 15 Гц.
Лидар подходит для мобильных роботов, автоматизированных транспортных систем, контроля зон и построения карт помещений. Диапазон обнаружения составляет до 10 м, точность измерения — ±60 мм, а статистическая ошибка указана как ±30 мм в диапазоне 0,1…4 м. Передача данных выполняется через Ethernet 100BASE-TX с поддержкой протоколов SOPAS и Modbus TCP.
- Питание: 10,8…30 В постоянного тока.
- Рабочая температура: -10°C…+50°C.
- Степень защиты корпуса: IP65.
- Размеры: 60 × 60 × 87 мм, вес 165 г.
В комплект входят дальномер, кабель питания и Ethernet M12 длиной 2 м, монтажный кронштейн, компакт-диск с ПО SOPAS ET, руководство по эксплуатации, декларация соответствия CE и гарантийный талон.
Комплектация
- Лазерный дальномер SICK TiM361
- Кабель питания и Ethernet M12 (2 м)
- Монтажный кронштейн
- Компакт-диск с программным обеспечением SOPAS ET
- Руководство по эксплуатации
- Декларация соответствия CE
- Гарантийный талон
