| SKU |
29307 |
|---|---|
| Бренд |
Waveshare |
| разъем CM5 |
подходит для всех вариантов вычислительного модуля 5 поколения |
| Разъем |
Raspberry Pi 40PIN GPIO интерфейс × 1 |
| USB |
Порт USB 3.2 Gen1 Type A × 1 |
| MIPI |
Интерфейс MIPI 4-Lane × 2 (22-контактный 0,5-мм FPC-разъем) |
| Хранилище |
Разъем для карты TF для вариантов Compute Module 5 Lite (без eMMC) |
| Потребляемая мощность |
5В |
| Размеры |
55 × 40 мм. |
| Вес |
0,015 кг |

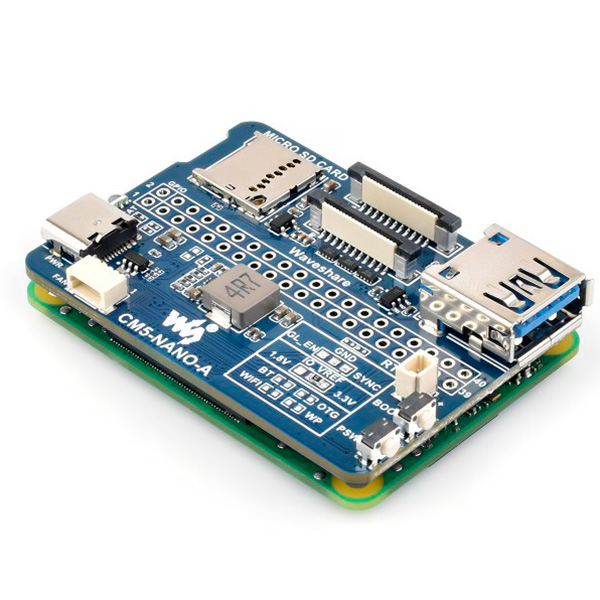

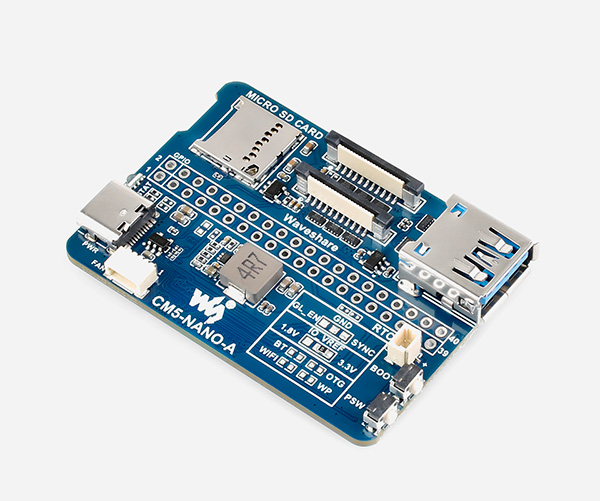

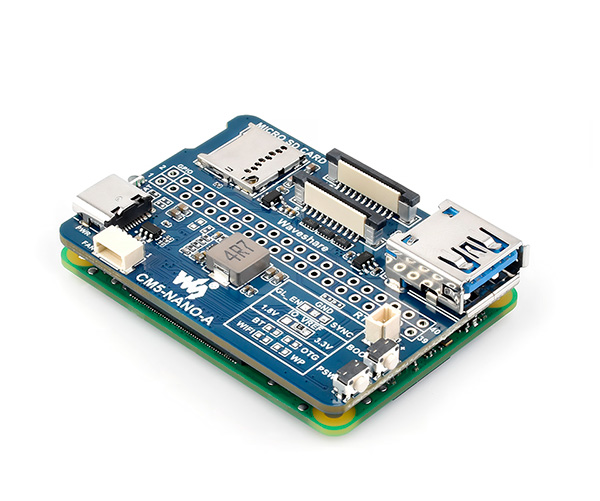

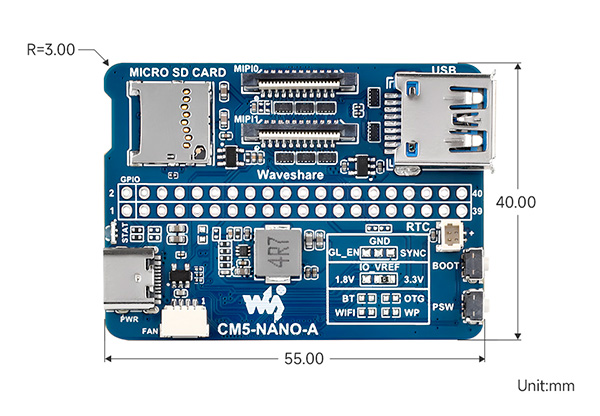

CM5-NANO-A — компактная плата ввода-вывода для Raspberry Pi Compute Module 5. Она предназначена для оценки CM5, создания прототипов и интеграции вычислительного модуля в изделия с ограниченным пространством. Размер платы соответствует габаритам CM5 — 55 × 40 мм.

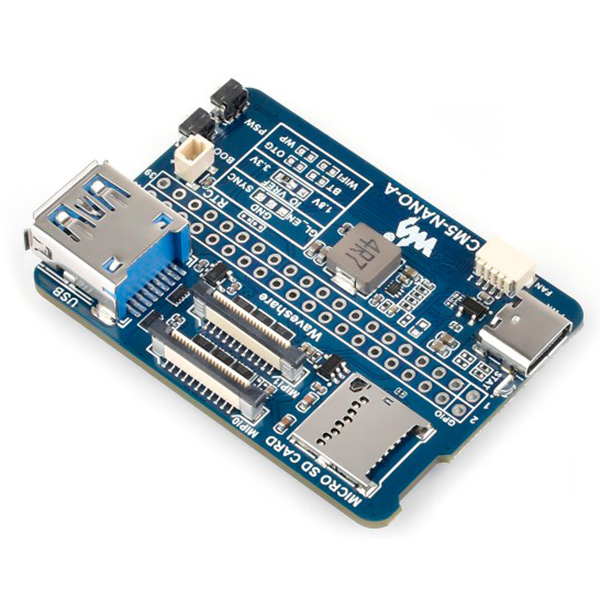

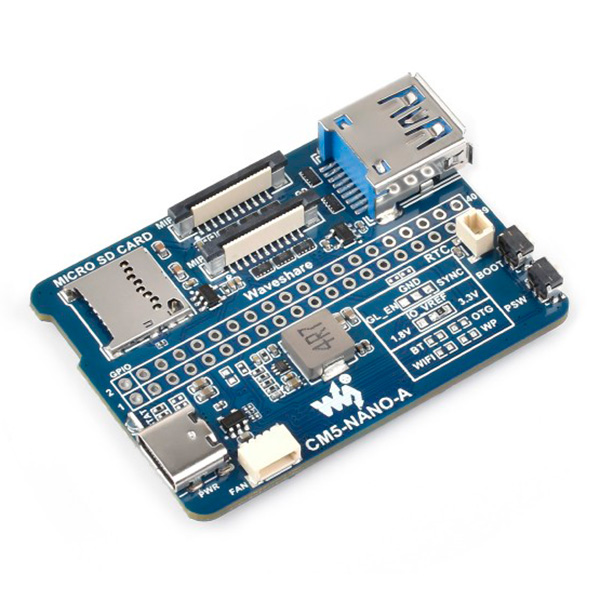

Плата поддерживает все варианты Compute Module 5 и оснащена USB 3.2 Gen1 Type-A, 40-контактным GPIO-разъёмом Raspberry Pi и двумя 4-полосными интерфейсами MIPI с 22-контактными FPC-разъёмами. Для версии CM5 Lite без eMMC предусмотрен слот TF. Type-C используется для питания и программирования, а кнопка BOOT переводит систему в режим прошивки. Разъём JST-SH PWM на 5 В рассчитан на подключение вентилятора, кнопка PSW — на управление питанием. Предусмотрены контакты RTC, выбор уровня IO-VREF 3,3 или 1,8 В и двухцветный индикатор питания и рабочего состояния. Потребляемая мощность указана как 5 В, масса — 0,015 кг. На плате также заявлены PCIe Gen 2 x1 и гигабитный Ethernet PHY в описании. Комплект поставки и вычислительный модуль CM5 отдельно не указаны.

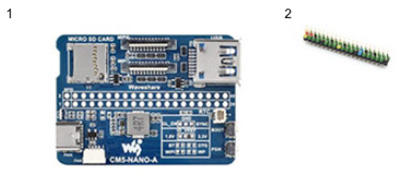

Комплектация

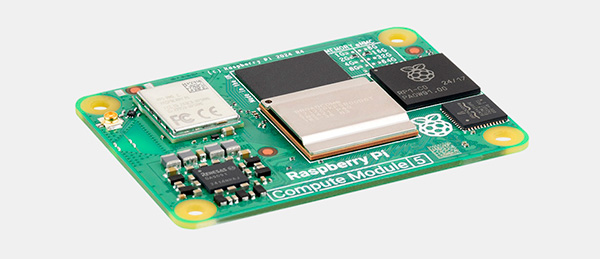

- Модернизированный процессор BCM2712, четырехъядерный Cortex-A76 64-бит SoC, более высокая производительность
- Больше вариантов для ОЗУ (2 ГБ / 4 ГБ / 8 ГБ / 16 ГБ)
- Больше вариантов для eMMC Flash (0 ГБ (Lite) / 8 ГБ / 16 ГБ / 32 ГБ / 64 ГБ)
- Более быстрое хранилище eMMC Flash, скорость передачи данных до 200 Мбит/с
- Опционально для сертифицированного радиомодуля, поддерживает как антенну PCB trace, так и внешнюю антенну, больше подходит для промышленных приложений

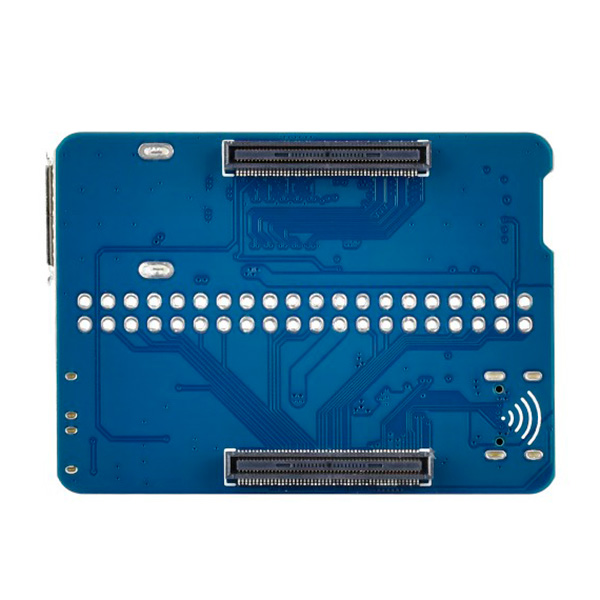

- Использует разъемы B-B, наиболее совместимы с Compute Module 4
- Встроенный Gigabit Ethernet PHY с поддержкой IEEE1588, подходит для сетевых приложений
- Встроенный интерфейс PCIe Gen 2 x1, позволяет подключать больше полезных модулей
- Интерфейс Type-С можно использовать как интерфейс USB SLAVE для прошивки.
- Встроенный порт USB 3.2 Gen1 по умолчанию.
- Встроенная кнопка BOOT, вы можете нажать кнопку BOOT перед включением питания и подключиться к компьютеру через Type-C, чтобы устройство вошло в режим прошивки
- Максимальная выходная мощность интерфейса USB TYPE-A 2A
- Красный свет: индикатор питания Raspberry Pi
- Зеленый свет: индикатор рабочего состояния Raspberry Pi
