| SKU |
30489 |
|---|---|
| Part No. |
CM5-IO-BASE-A |
| Бренд |
Waveshare |
| разъем CM5 |
подходит для всех вариантов вычислительного модуля 5 поколения |
| Сеть |
Gigabit Ethernet RJ45 |
| Разъем |

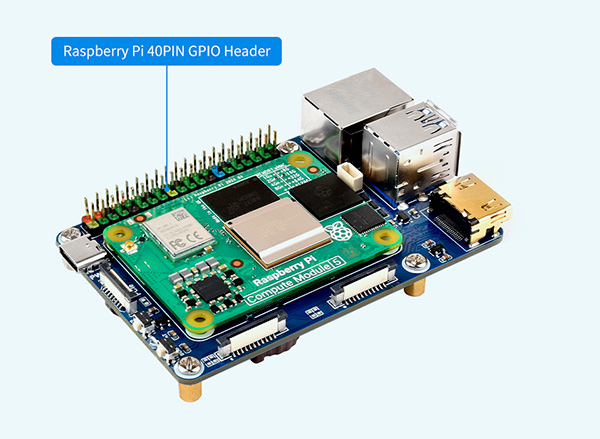

Raspberry Pi 40PIN GPIO интерфейс × 1, 16-контактный PCIe (PCIe Gen2/3 x1) |
| USB |
USB 3.2 Gen1 Type A × 2, USB 2.0 с 6-контактным разъемом FFC 1 мм × 2 |
| MIPI |
4-полосный интерфейс MIPI × 2 (22-контактный 0,5-мм FFC-разъем) |
| Видео |
Порт HDMI × 2 (включая один порт через разъем FFC), поддерживает два выхода 4K |

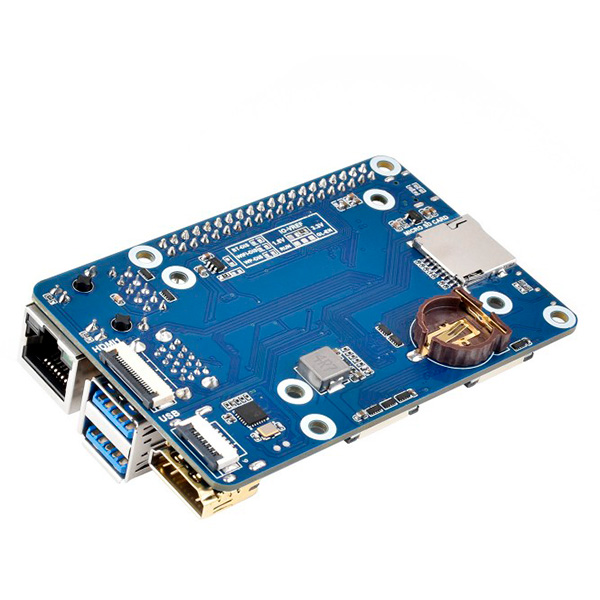

| Хранилище |
Слот для карты TF для вариантов Compute Module 5 Lite (без eMMC) |

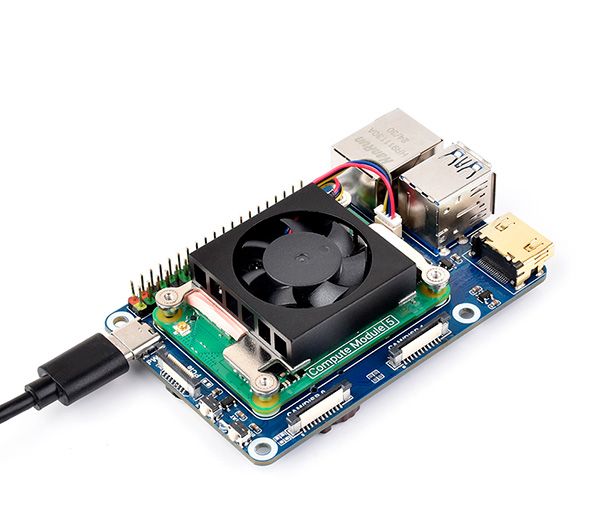

| Разъем для вентилятора |
5В, 4-контактный разъем JST-SH PWM |
| Питание |
Входная мощность постоянного тока 5В 5А |
| Размеры |

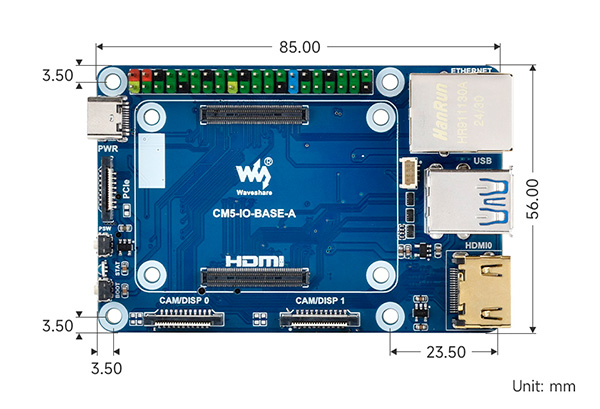

85 × 56 мм |
| Вес |
0,044 кг |

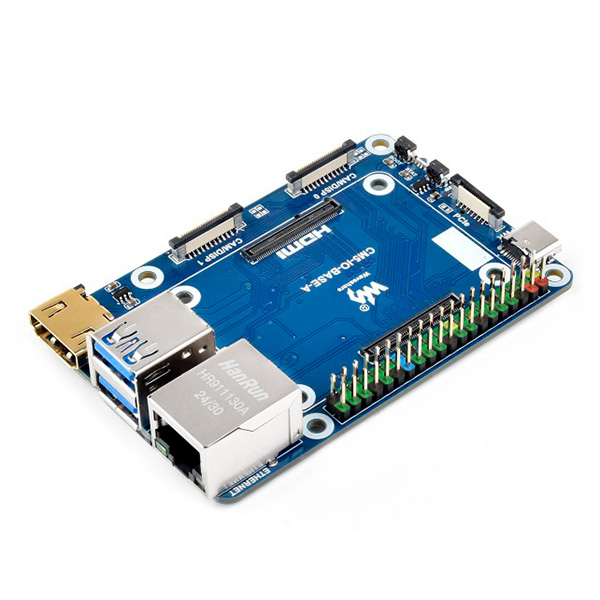

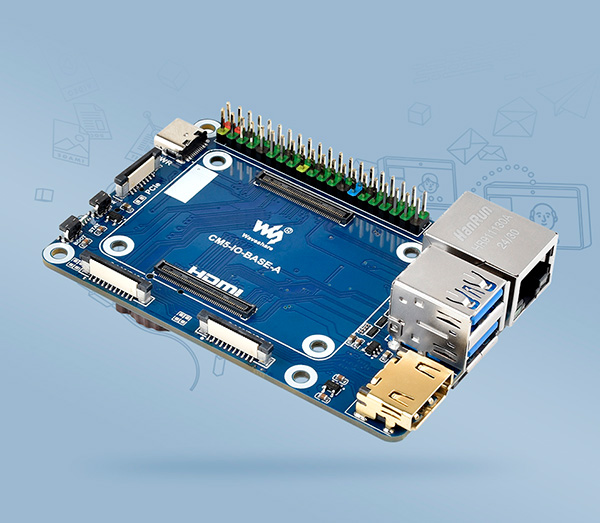

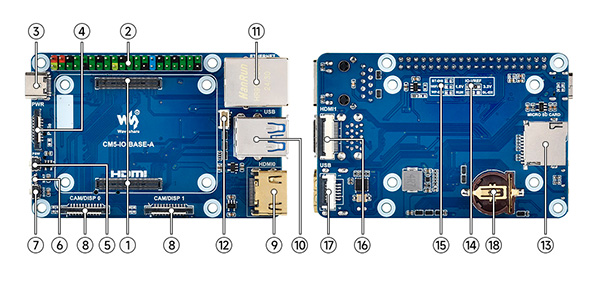

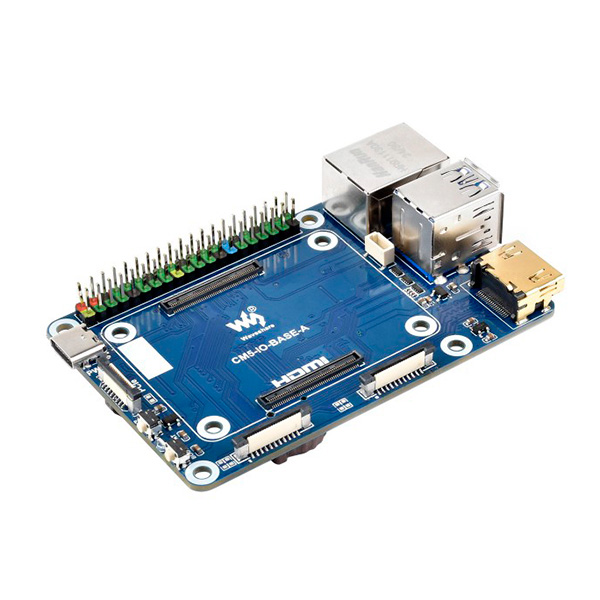

CM5-IO-BASE-A — компактная базовая плата ввода-вывода для Raspberry Pi Compute Module 5. Она предназначена для разработки, оценки CM5 и интеграции систем с сетевыми, видео-, USB-, PCIe- и камерными интерфейсами в корпусе размером 85 × 56 мм.

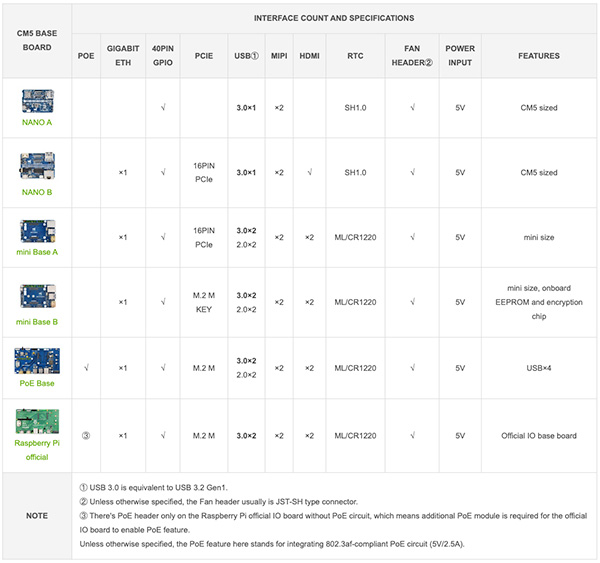

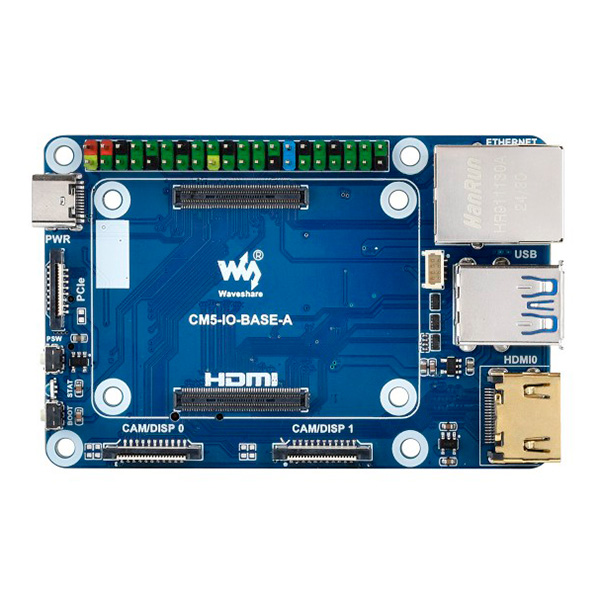

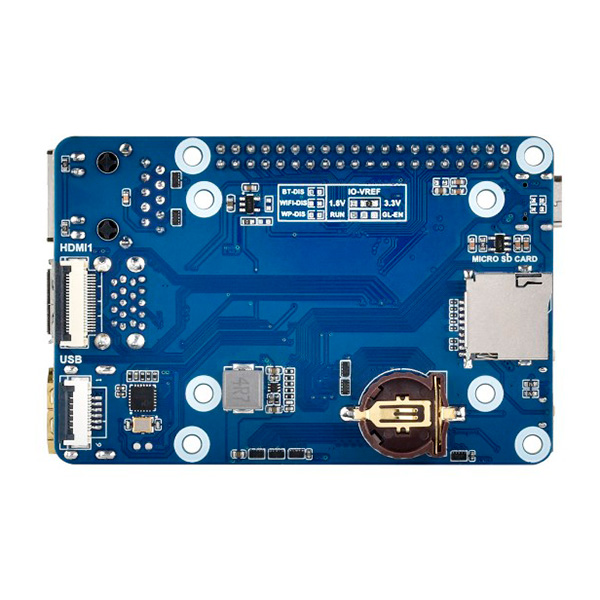

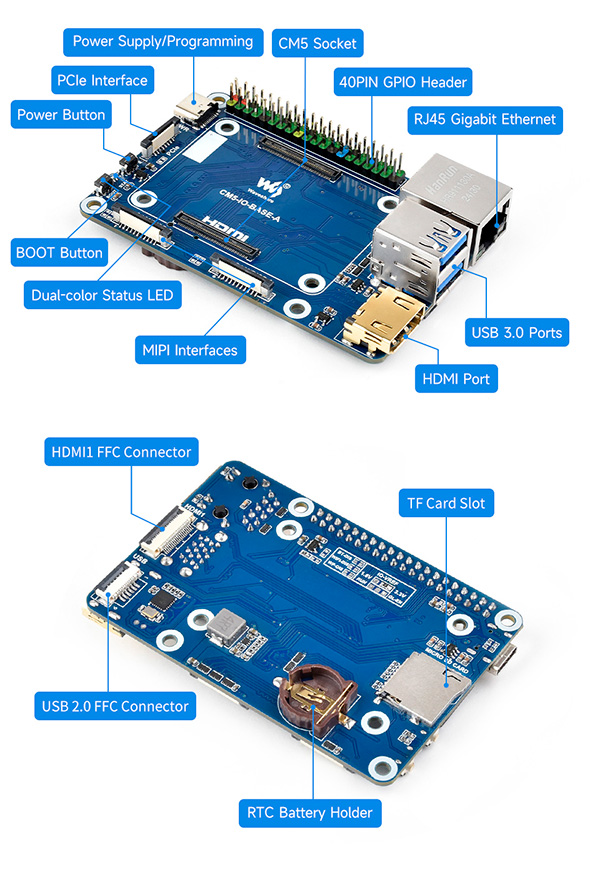

Плата совместима со всеми вариантами CM5 и оснащена гигабитным Ethernet RJ45, двумя USB 3.2 Gen1 Type-A и двумя USB 2.0 через FFC. Два HDMI-порта поддерживают два выхода 4K, а два 4-полосных MIPI-интерфейса используются для дисплеев DSI и камер CSI. Доступны 40-контактный GPIO, PCIe Gen2/3 x1, слот TF для CM5 Lite без eMMC и разъём PWM-вентилятора JST-SH 5 В. Type-C применяется для прошивки, а кнопка BOOT — для входа в режим записи. Питание платы — 5 В, 5 А; суммарная максимальная выходная мощность USB-портов — 2 А. Предусмотрены кнопка PSW, двухцветный светодиод состояния и держатель батареи RTC для элементов CR/ML1220. Масса — 0,044 кг. Compute Module 5 в комплекте не заявлен.

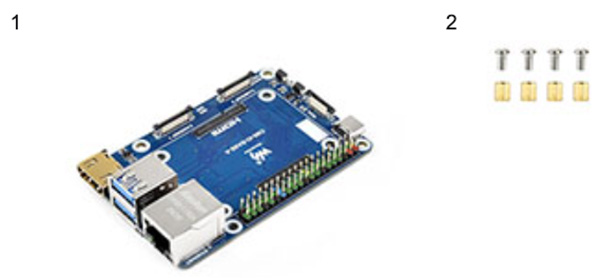

Комплектация
- Type-C можно использовать в качестве интерфейса USB SLAVE для прошивки изображений.
- Встроенные по умолчанию 2 порта USB 3.2 Gen1

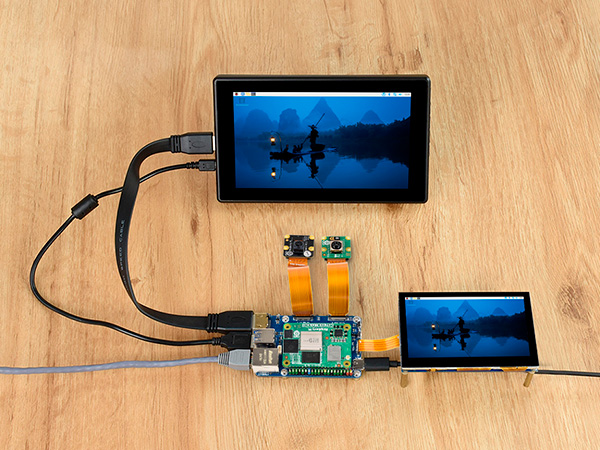

- Поддерживает 4 экрана для отображения различного содержимого, добавляет драйвер MIPI DSI, независимо от того, подключен ли экран, система по умолчанию подключится, экран будет отображаться в режиме разделенного экрана (в зависимости от версии системы)
- Встроенная кнопка BOOT, вы можете нажать кнопку BOOT перед включением питания и подключиться к компьютеру через Type-C, чтобы устройство вошло в режим прошивки
- Не подключайте другие устройства при использовании Type-C для прошивки.
- Недостаточное питание для прошивки приведет к тому, что устройство не будет распознано
- Порты USB имеют общую максимальную выходную мощность 2 А
