| Поддержка CM4 |
подходит для всех вариантов Compute Module 4 |
|---|---|
| Сеть |
Разъем Gigabit Ethernet RJ45 |
| Прочее |
M.2 M KEY, поддерживает коммуникационные модули или NVME SSD |
| USB |
USB 2.0 Type A × 2, USB 2.0 через разъем FFC × 2 |
| Дисплей |
Порт MIPI DSI (15-контактный разъем FPC 1,0 мм) |
| Камера |
Порт камеры MIPI CSI-2 × 2 (15-контактный разъем FPC 1,0 мм) |
| Видео |
Порт HDMI × 2 (включая один порт через разъем FFC), поддерживает вывод 4K 30 кадров в секунду |
| RTC |
Часы реального времени с гнездом для батареи и возможностью пробуждения Compute Module 4 |
| Место хранения |
разъем для карты MicroSD для вариантов Compute Module 4 Lite (без eMMC) |
| Вентилятор |
позволяет регулировать и измерять скорость, 5 В |
| Размеры |
85 × 56mm |

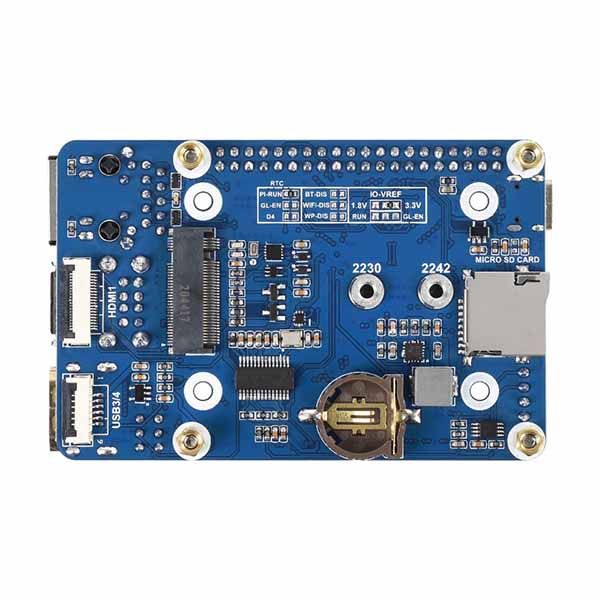

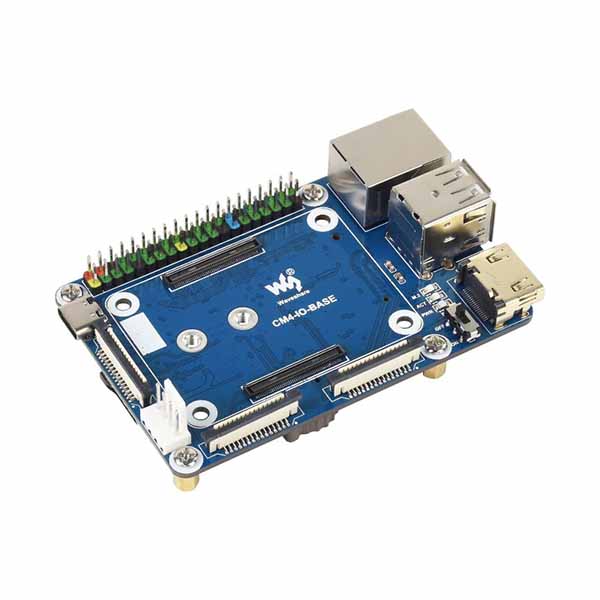

Мини-плата (B) предназначена для вычислительного модуля Raspberry Pi Compute Module 4 и используется как компактная плата ввода-вывода для прототипов и встраиваемых систем. Она подходит для проектов с сетевым подключением, накопителем M.2, камерами, дисплеями и периферией USB.
Плата совместима со всеми вариантами CM4 и оснащена Gigabit Ethernet RJ45, разъёмом M.2 M Key для коммуникационных модулей или NVMe SSD, двумя USB 2.0 Type-A и двумя USB 2.0 через FFC. Для дисплеев предусмотрен MIPI DSI, для камер — два MIPI CSI-2, все через 15-контактные FPC-разъёмы с шагом 1,0 мм. Два HDMI-порта, включая один через FFC, поддерживают вывод 4K при 30 кадрах/с. Встроенные RTC с батарейным гнездом позволяют организовать сохранение времени и пробуждение Compute Module 4. Для версии CM4 Lite без eMMC предусмотрен слот MicroSD. Разъём вентилятора на 5 В позволяет регулировать и измерять скорость. Размеры платы — 85 × 56 мм. Compute Module 4, накопитель и периферийные устройства в состав изделия не входят.
