| FPGA |
Xilinx Zynq-7020 |
|---|---|
| Трансивер |
AD9361, двухканальный |
| Полоса пропускания |
до 56 МГц |
| Разрядность АЦП/ЦАП |
12 бит |
| Синхронизация |
встроенный GPSDO |
| Интерфейсы |
Gigabit Ethernet, USB 2.0 |
| Память |
1 ГБ DDR3 RAM |
| Хранение данных |
microSD слот |
| Операционная система |
Linux (Ubuntu) |
| Потребляемая мощность |
0,015 кВт⋅ч |
| Размеры |
150 x 105 x 35 мм |
| Вес |
0,5 кг |
| Рабочая температура |
0°C до +55°C |
| Производитель |
Ettus Research |
| Модель |
USRP E313 |
| Процессор |
ARM Cortex-A9, 800 МГц, двухъядерный |
| Диапазон частот |
70 МГц – 6 ГГц |
| Страна производитель |
США |

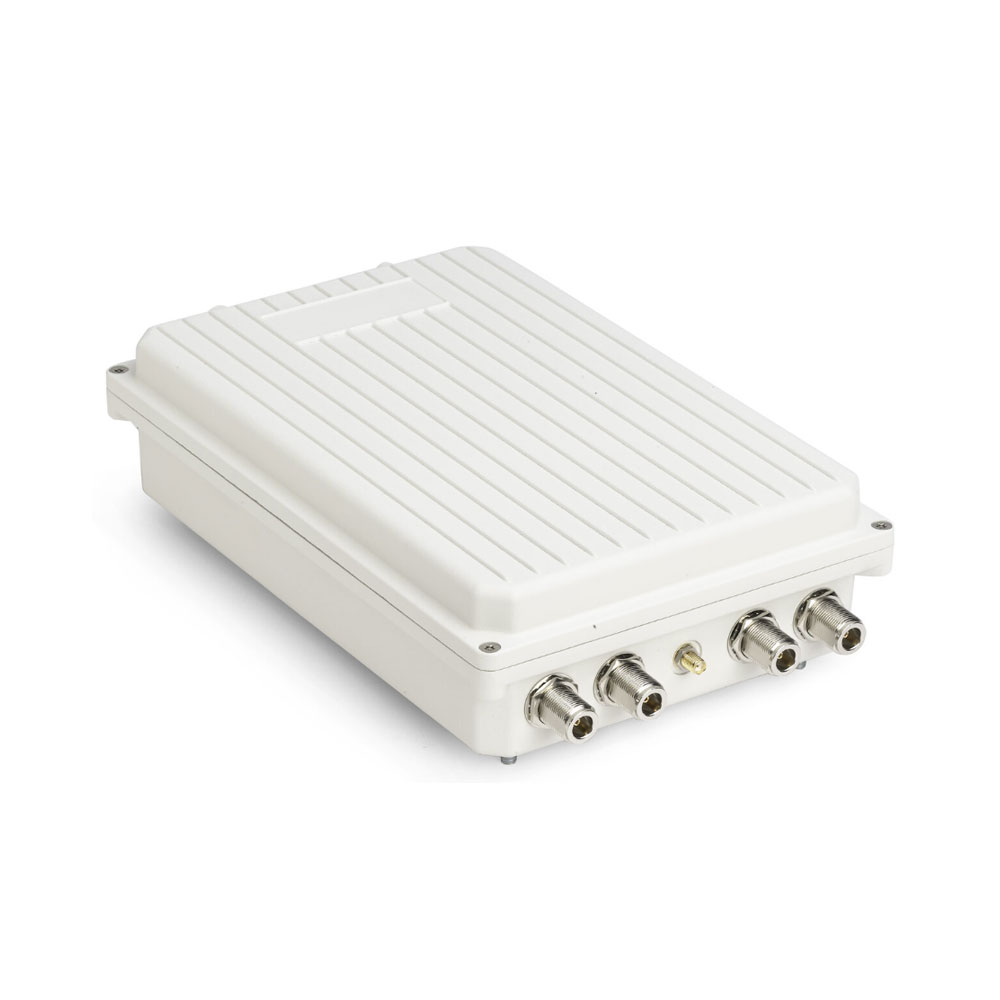

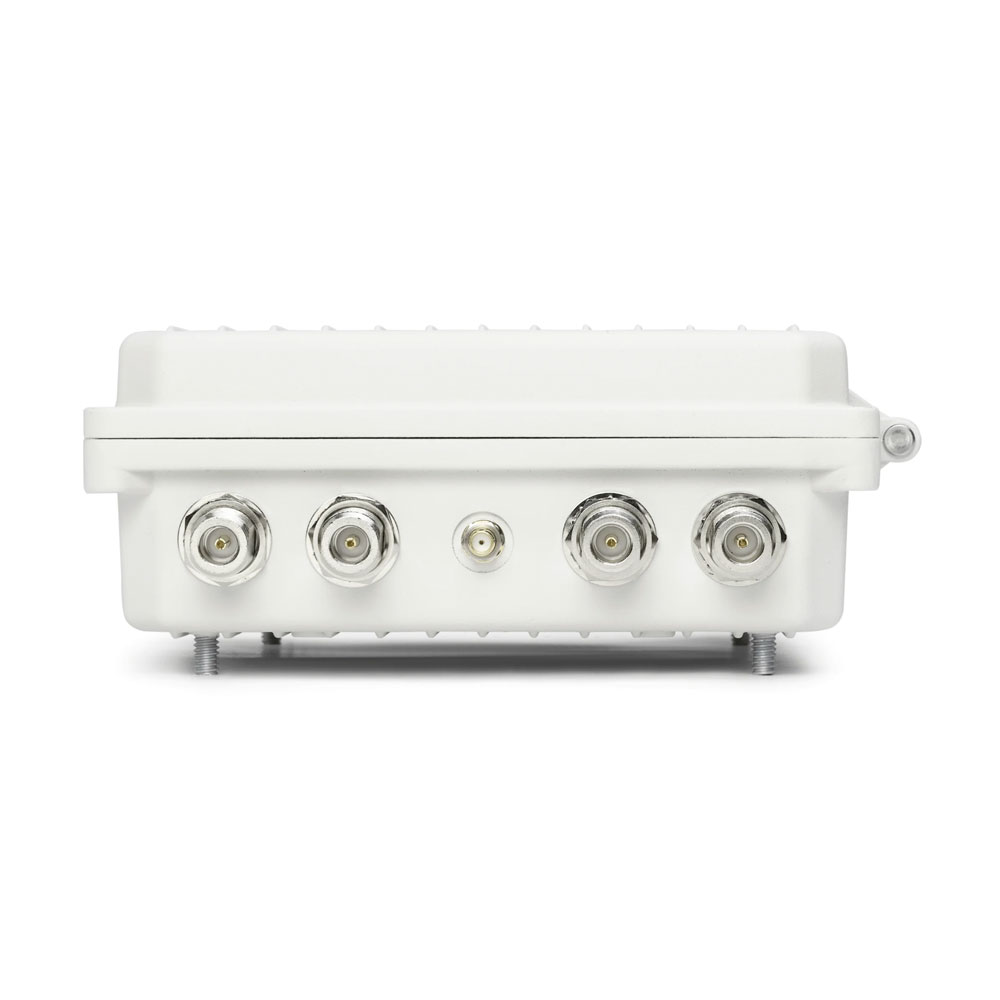

Ettus Research USRP E313 — автономная встраиваемая SDR-платформа для радиочастотного анализа, разработки беспроводных систем и мобильных измерительных комплексов. Устройство построено на двухъядерном ARM Cortex-A9 800 МГц и FPGA Xilinx Zynq-7020, поэтому может выполнять обработку сигналов без внешнего компьютера.
Двухканальный трансивер AD9361 охватывает диапазон 70 МГц–6 ГГц и поддерживает мгновенную полосу до 56 МГц. 12-битные АЦП и ЦАП рассчитаны на работу с широкополосными сигналами. Встроенный GPSDO используется для частотной и временной синхронизации многоканальных измерений. Для обмена данными предусмотрены Gigabit Ethernet и USB 2.0, для хранения — слот microSD. Linux на базе Ubuntu упрощает запуск пользовательских приложений и интеграцию с UHD и GNU Radio. Размеры платформы составляют 150×105×35 мм, вес — 0,5 кг; рабочая температура — 0…+55 °C. В комплект входят блок питания 12 В, Ethernet- и USB-кабели, microSD-карта с ОС, антенны 2,4/5 ГГц и документация.

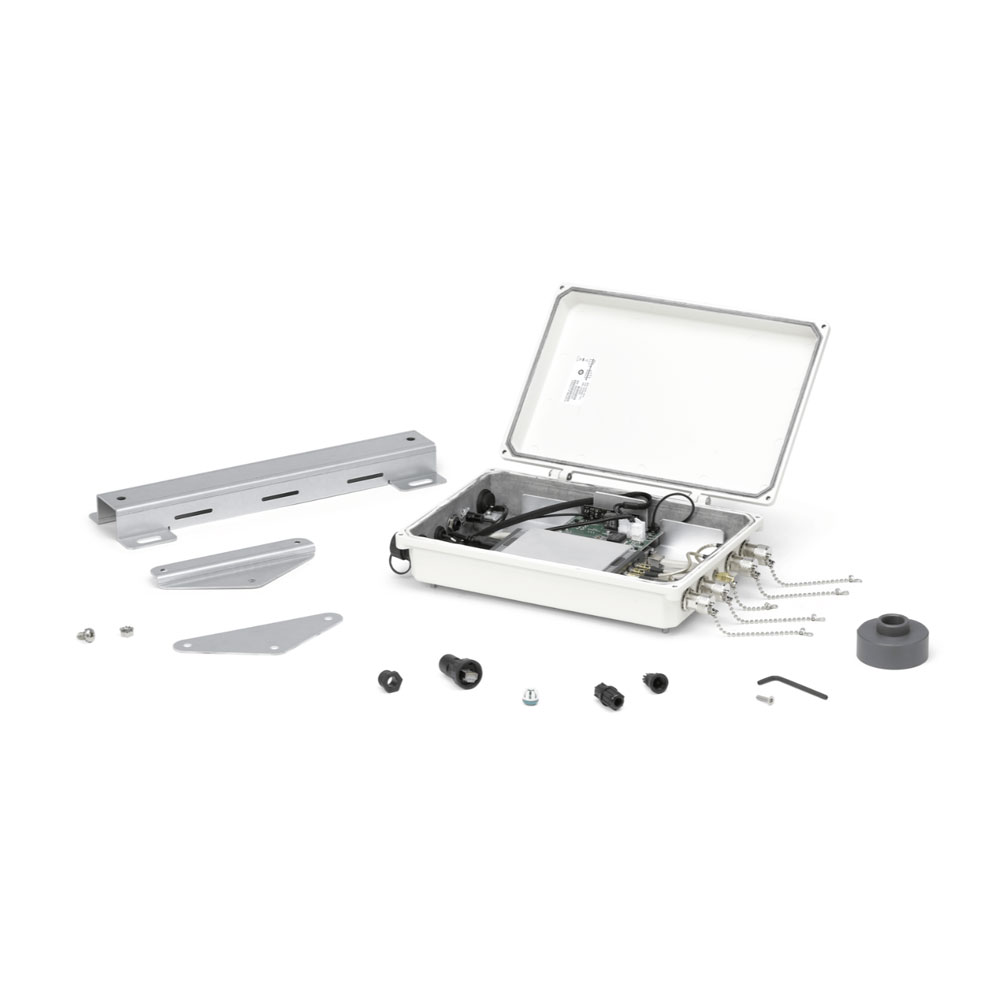

Комплектация
- USRP E313 основное устройство
- Блок питания 12В постоянного тока
- Кабель Ethernet Cat5e
- microSD карта с предустановленной ОС
- Антенны для диапазонов 2,4/5 ГГц
- USB кабель для подключения периферии
- Документация и quick start guide
