| Количество RF-каналов |
2 (синхронные) |
|---|---|
| Разрядность АЦП/ЦАП |
14 бит |
| Частота дискретизации |
до 200 МГц |
| Интерфейс передачи данных |
10 Gigabit Ethernet (SFP+) |
| Пропускная способность |
до 800 МБ/с (каждое направление) |
| Опорная частота |
10 МГц внешняя/внутренняя |
| Синхронизация |
PPS, MIMO кабель |
| Разъемы RF |
2x SMA (RX), 2x SMA (TX) |

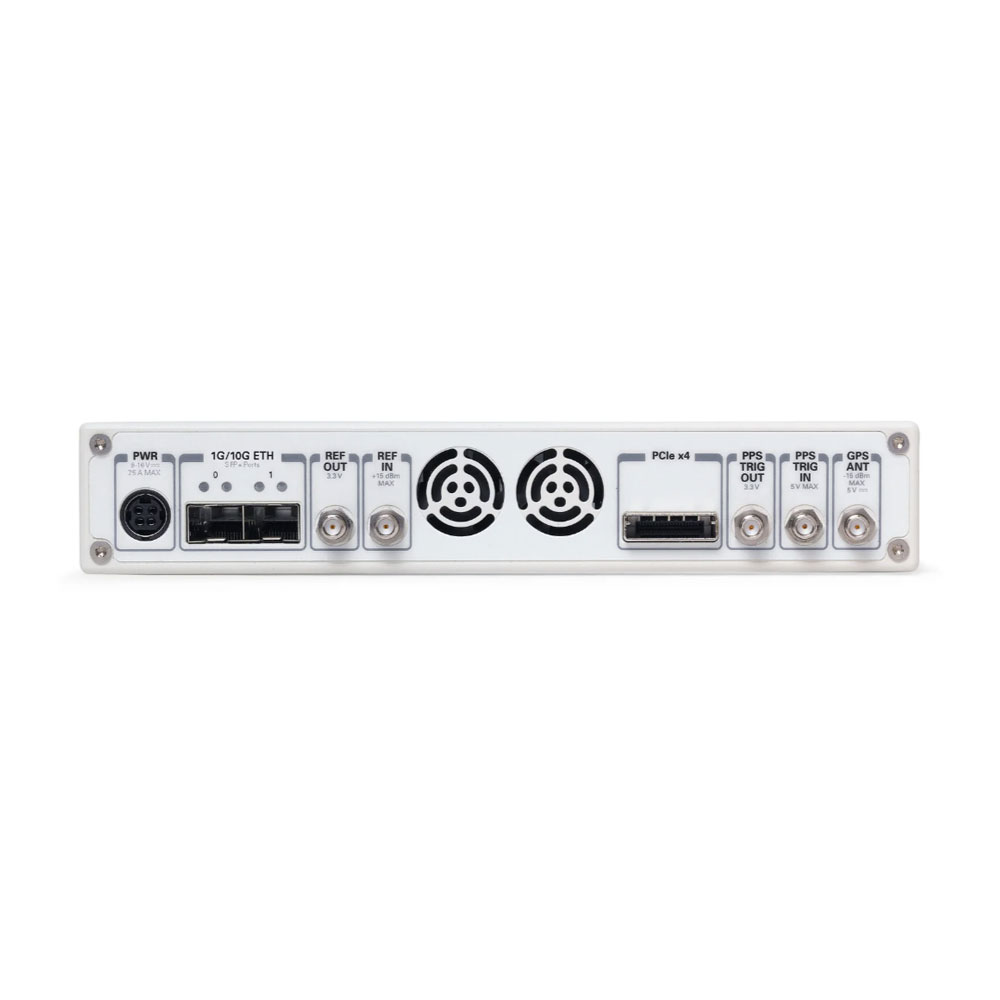

| Разъемы синхронизации |
SMA (REF IN/OUT, PPS IN/OUT) |
| Интерфейс GPIO |
12 линий (программируемые) |
| Питание |
+12В DC, 4А |
| Потребляемая мощность |
0.048 кВт⋅ч |
| Габариты |
221 x 158 x 44 мм |
| Вес |
1.1 кг |
| Рабочая температура |
0°C до +55°C |
| Влажность |
до 80% (без конденсата) |
| Производитель |
Ettus Research |
| Модель |
USRP X310 |
| Процессор |

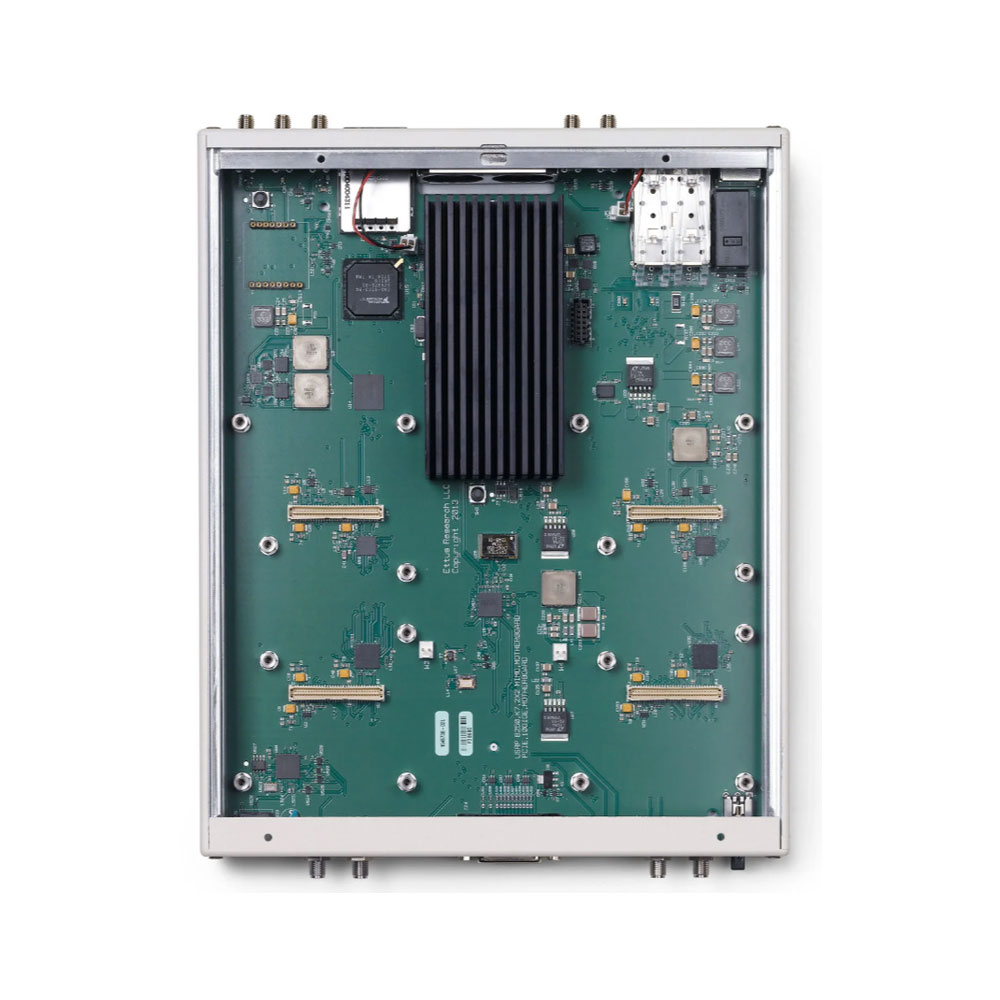

Xilinx Kintex-7 XC7K325T FPGA |
| Диапазон частот |
DC – 6 ГГц |
| Страна производитель |
США |

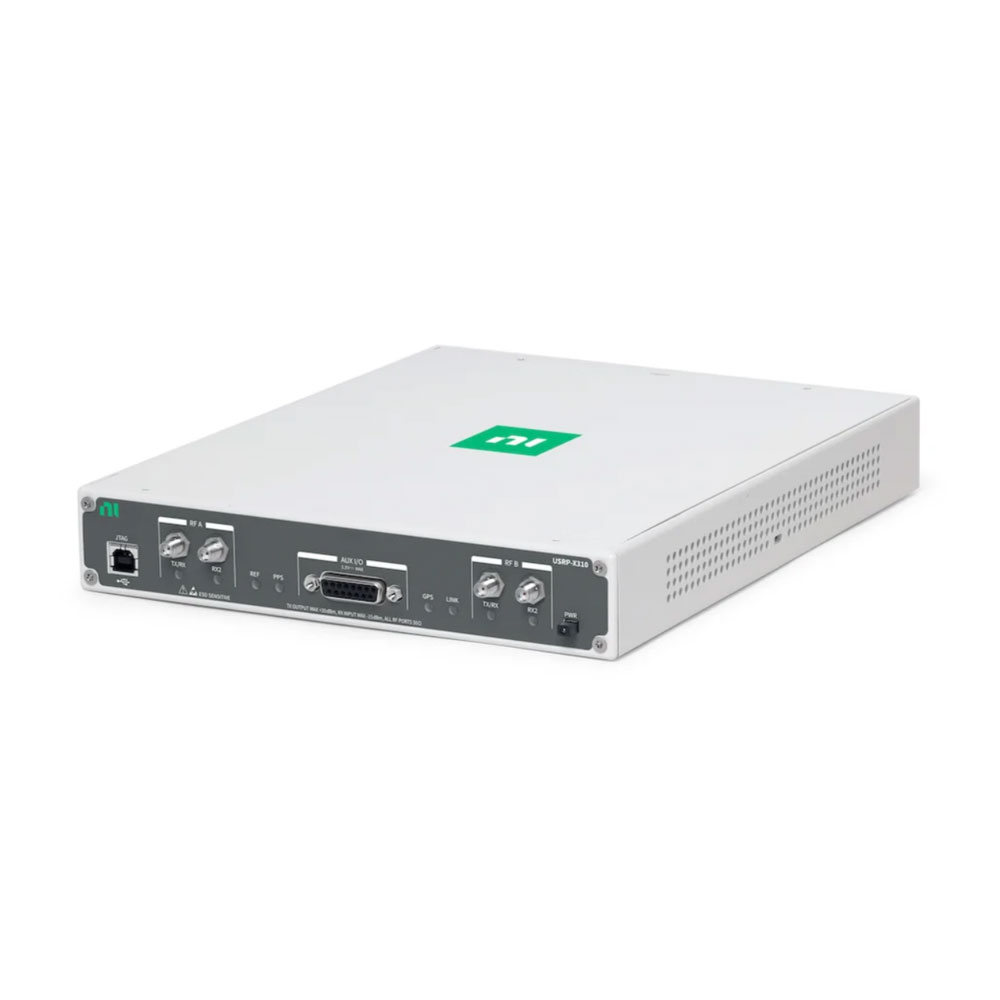

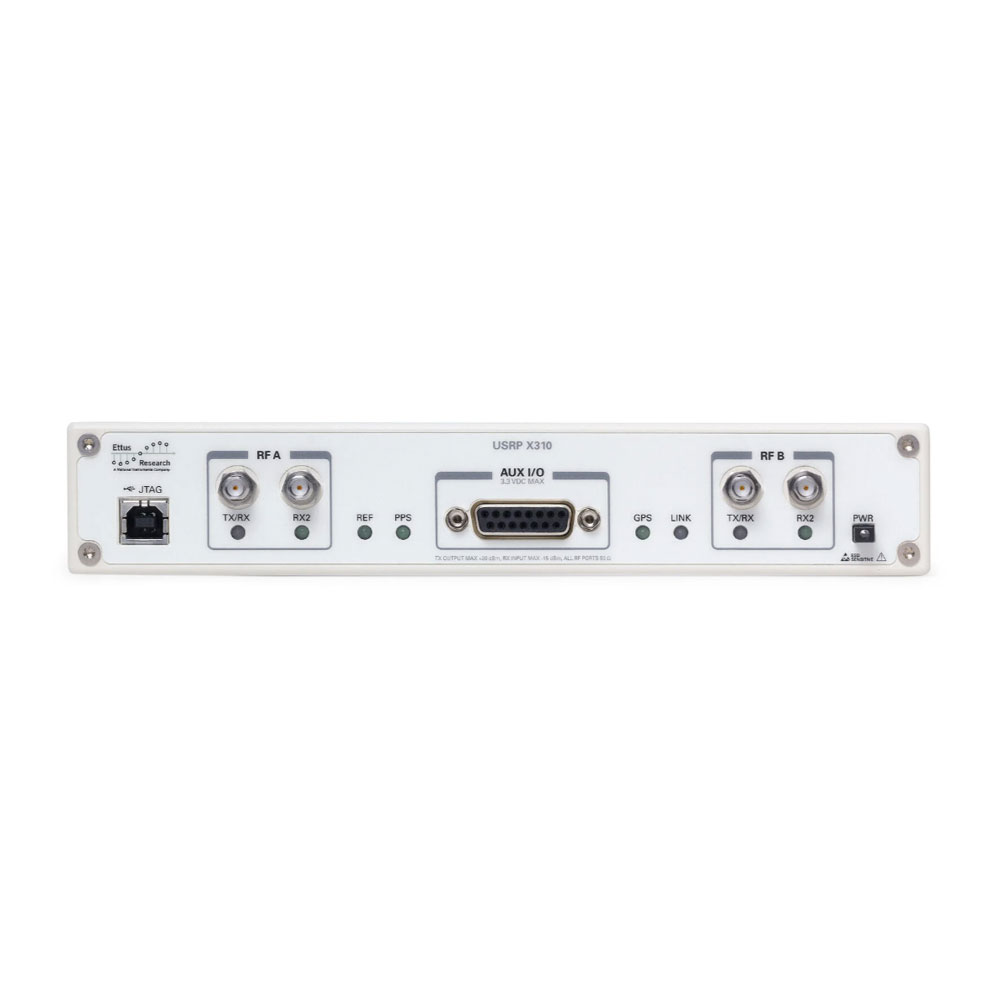

Ettus Research USRP X310 — SDR-платформа для широкополосной обработки сигналов, спектрального мониторинга, когерентных измерений и разработки промышленных радиосистем. FPGA Xilinx Kintex-7 обеспечивает программируемую обработку данных в реальном времени.
Платформа имеет два синхронных RF-канала и поддерживает АЦП/ЦАП с разрешением 14 бит при частоте дискретизации до 200 МГц. Интерфейс 10 Gigabit Ethernet через SFP+ обеспечивает пропускную способность до 800 МБ/с в каждом направлении. В зависимости от RF-дочерних плат устройство работает в диапазоне DC–6 ГГц; предусмотрены два SMA RX и два SMA TX. Синхронизация выполняется по внутренней или внешней опорной частоте 10 МГц, PPS и MIMO-кабелю. Есть 12 программируемых GPIO-линий. Питание — +12 В DC, 4 А. Размеры корпуса — 221×158×44 мм, вес — 1,1 кг, рабочая температура — 0…+55 °C. Комплект включает SFP+ модуль, кабели, MIMO-комплект, руководство и DVD с UHD.
Комплектация
- Основной блок USRP X310
- Кабель питания 12В
- SFP+ модуль 10 Gigabit Ethernet
- Кабель Ethernet CAT6A (1 м)
- Комплект соединительных кабелей MIMO
- Руководство по эксплуатации
- DVD с программным обеспечением UHD
- Сертификат калибровки
