Raspberry Pi Relay Board – Релейный модуль 5В 10A для Raspberry Pi

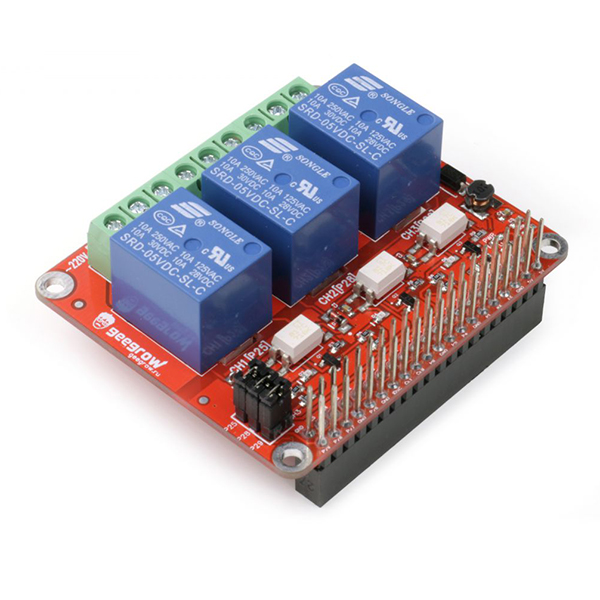

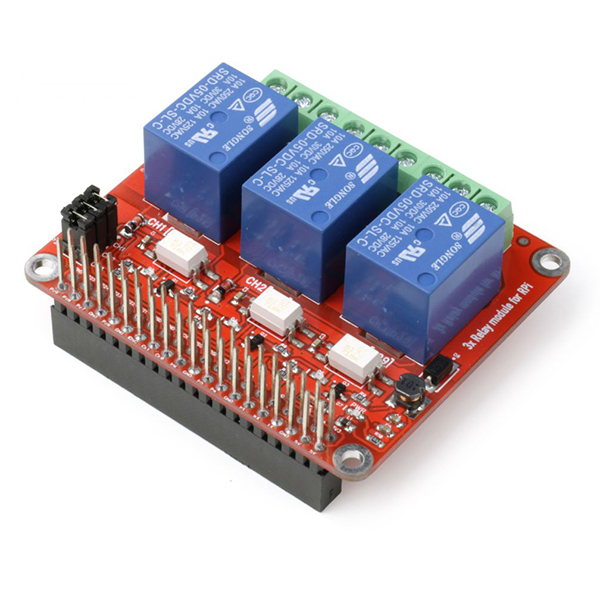

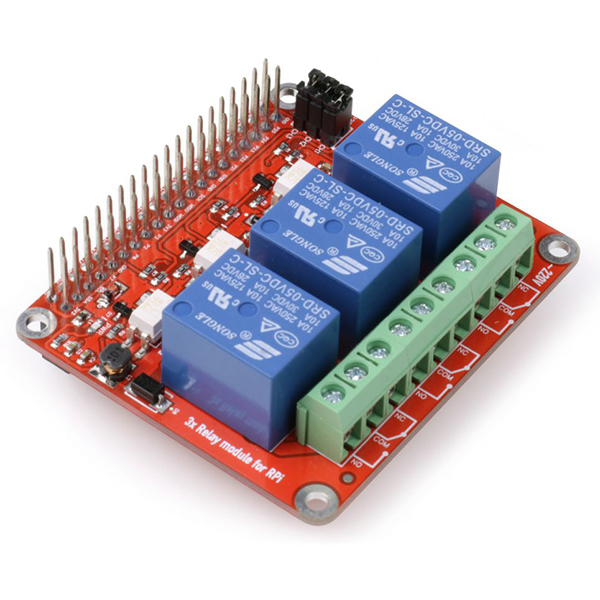

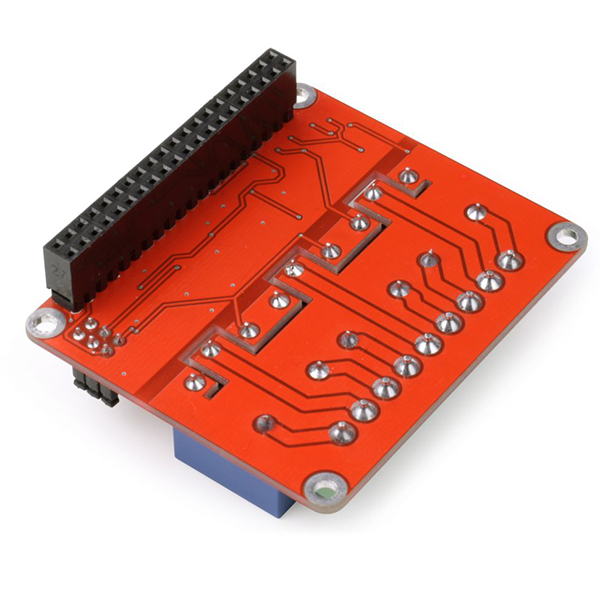

Raspberry Pi Relay Board — релейная плата с тремя независимыми каналами для коммутации электрических нагрузок. Она предназначена для управления исполнительными устройствами с Raspberry Pi и другими логическими контроллерами. Плата подключается как шилд и дублирует выводы GPIO.

Каждый канал использует реле SRD-05VDC-SL-C с питанием 5 В. Управляющий сигнал допускает уровень 3–5 В. Максимальный ток нагрузки на контакты реле составляет 10 А; в исходных данных также указана возможность коммутации нагрузки до 2,5 кВт при 250 В и 10 А. Для каждого канала предусмотрена отдельная индикация состояния, поэтому можно визуально контролировать включение реле. Плата содержит необходимую обвязку для подключения к Raspberry Pi, однако параметры конкретной нагрузки, тип защиты и требования к монтажу необходимо оценивать отдельно по электрической схеме и условиям эксплуатации. Габариты изделия составляют 40×41 мм. Модуль подходит для коммутации осветительных приборов, приводов и другого оборудования, если его напряжение и ток соответствуют допустимым значениям реле.
