| Бренд |
Waveshare |
|---|---|
| SKU |
28143 |
| Part No. |
SIM7600G-H 4G GbE USB3.2 HAT+ |
| Стандарт |
HAT+ |
| Совместимость |
Raspberry Pi 5 |
| USB |
3xUSB 3.2 Gen1 |
| Ethernet |
1x Gigabit Ethernet port |
| miniPCIe |
1 х miniPCIe |
| Внешние размеры |
85 х 56,5 мм |
| Вес |
0.202 кг |
| Коммуникационные протоколы модуля SIM7600G-H |
TCP, UDP, PPP, FTP, HTTP, NTP, PING, QMI, NITZ, SMTP, MQTT, CMUX, HTTPS, FTPS, SMTPS, SSL, MMS, FILE |
| Передача данных LTE-FDD |
150 Mbps (DL) / 50 Mbps (UL) |
| Передача данных LTE-TDD |
130 Mbps(DL) / 35 Mbps(UL) |
| Передача данных HSPA+ |
42 Mbps (DL) / 5.76 Mbps (UL) |
| Передача данных EDGE |
236.8 Kbps (DL) / 236.8 Kbps (UL) |
| Передача данных GPRS |
85.6 Kbps (DL) / 85.6 Kbps (UL) |

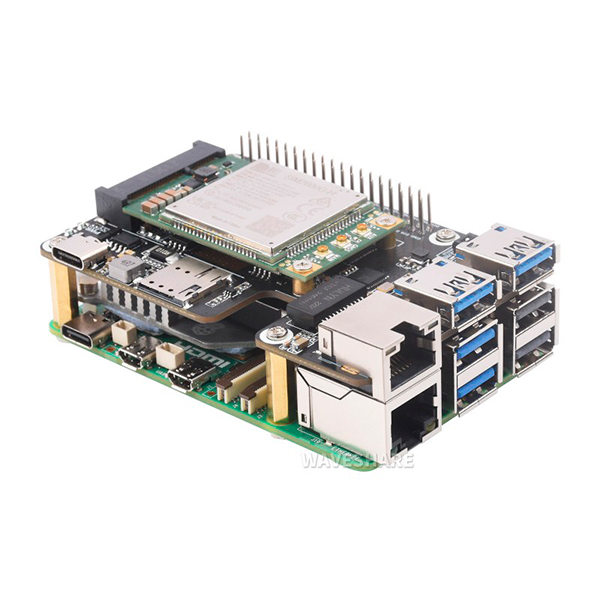

Плата PCIe HAT+ с модулем SIM7600G-H предназначена для Raspberry Pi 5 и объединяет 4G-связь, гигабитный Ethernet и расширение USB. Она подходит для сетевых шлюзов, удалённого мониторинга, промышленных и исследовательских систем, которым требуется подключение через LTE или интерфейсы Ethernet и USB.

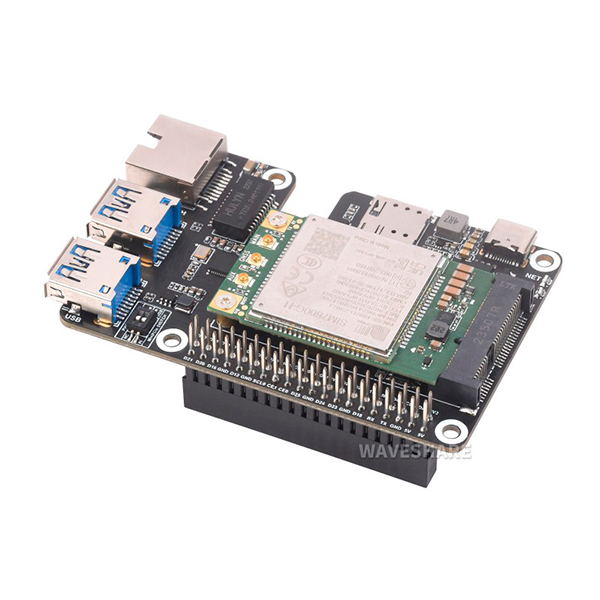

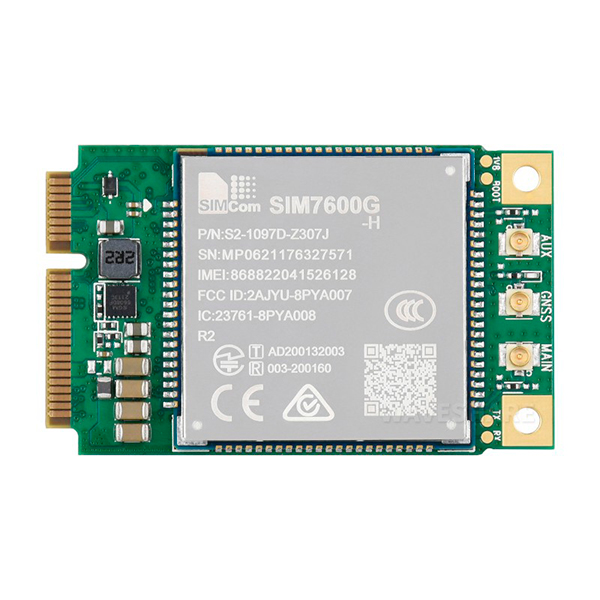

Плата подключается к Raspberry Pi 5 через 16-контактный интерфейс PCIe и совместима со стандартом HAT+. Разъём miniPCIe предназначен для модуля 4G, предусмотрен слот Nano-SIM. Два порта USB 3.2 Gen1 расширяют возможности PCIe, а гигабитный Ethernet RTL8153B поддерживает скорость до 1000 Мбит/с и работу на 100 Мбит/с. Для модема заявлены протоколы TCP, UDP, PPP, FTP, HTTP, MQTT, HTTPS и другие. Скорость LTE-FDD достигает 150 Мбит/с на приём и 50 Мбит/с на передачу; LTE-TDD — 130 и 35 Мбит/с соответственно. Плата поддерживает Raspberry Pi OS, Ubuntu и OpenWRT, оснащена EEPROM и мониторингом питания. Габариты составляют 85×56,5 мм, вес — 0,202 кг.

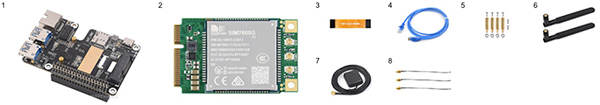

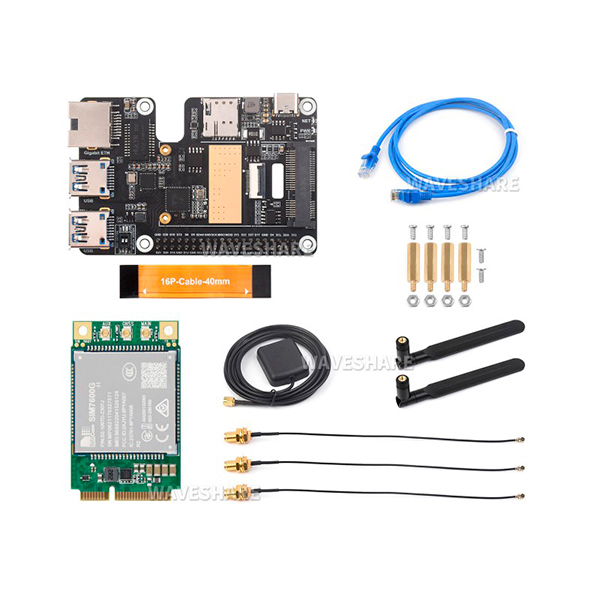

Комплектация
- Новый обновленный стандарт HAT+
- Поддерживает автоматическое определение программного обеспечения/прошивки Raspberry Pi
- Основанный на оригинальном стандарте HAT, HAT + – это новый стандарт, представленный Raspberry Pi.
- Совместим с Raspberry Pi 40PIN GPIO,
- Подключаем и работаем.
- Интегрирован чип EEPROM для автоматической загрузки конфигурации платы, что упрощает процесс разработки.
- Имеет стандартные размеры, что обеспечивает идеальную совместимость с Raspberry Pi.
- Поддерживает питание через Raspberry Pi 40PIN GPIO
