| Бренд |
Waveshare |
|---|---|
| Артикул |
32049 |
| разъем CM5 |
Подходит для всех вариантов вычислительного модуля 5 |
| Lan |
Гигабитный Ethernet-порт RJ45 |
| Прочее |

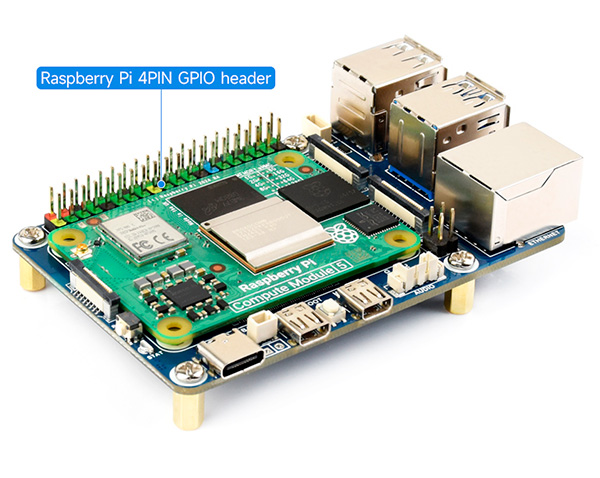

Raspberry Pi 40-контактный разъем GPIO × 1 |
| USB |
2.0 × 2 |
| MIPI |
Интерфейс MIPI 4-Lane × 2 (22-контактный разъем FPC 0,5 мм) |
| Видео |
Порт HDMI × 2, поддерживает два выхода 4K |
| Аудио |
Встроенный аудиоразъем, поставляется с аудиоадаптером для подключения наушников/микрофона 3,5 мм, что позволяет осуществлять аудиовход и аудиовыход |
| Хранилище |

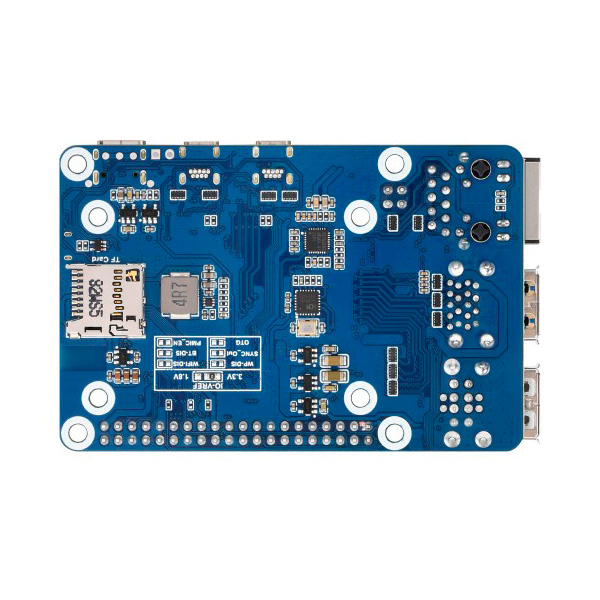

Разъем для карты TF для вариантов Compute Module 5 Lite (без eMMC) |
| Разъем вентилятора |
Разъем ШИМ JST-SH 5 В, 4 контакта |
| Входная мощность |
5В постоянного тока 5А |
| Размеры |

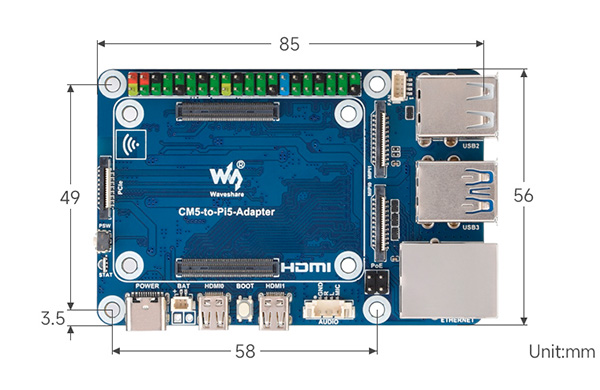

85 × 56 (мм) |
| Вес |
0,052 кг |

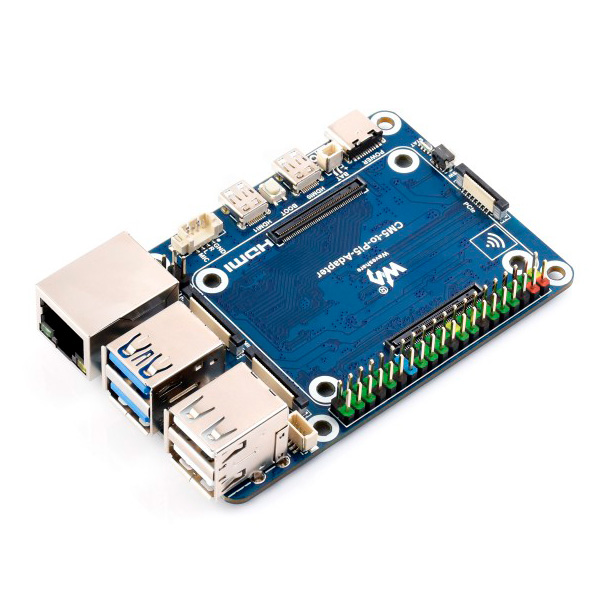

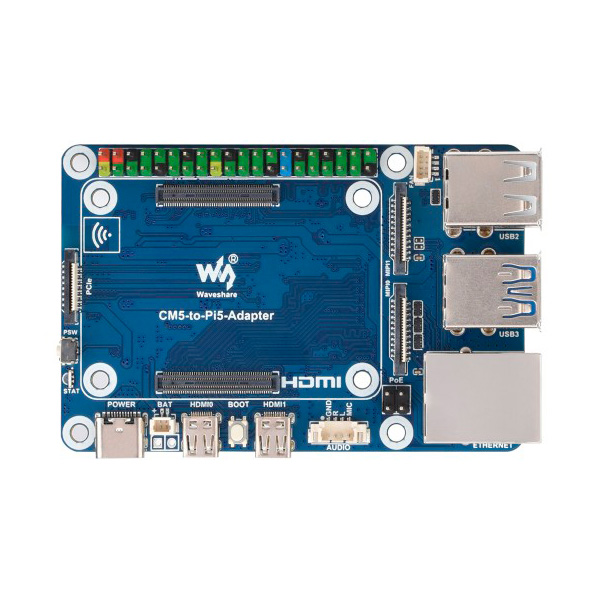

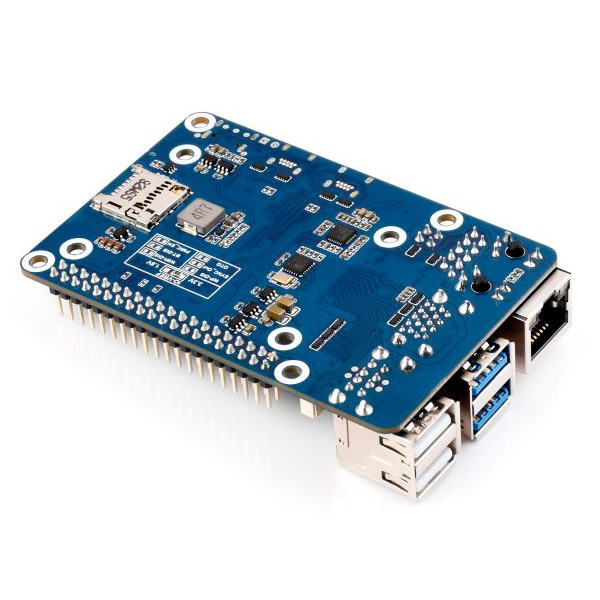

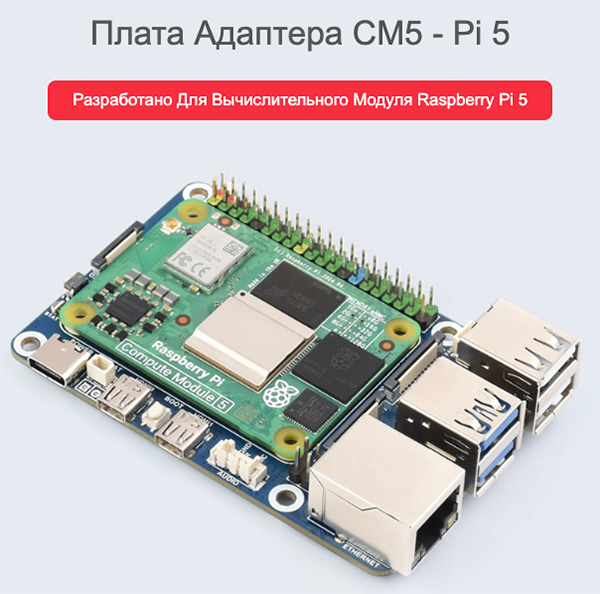

CM5-to-Pi5-Adapter — плата ввода-вывода для вычислительного модуля Raspberry Pi Compute Module 5. Она предназначена для разработки и интеграции систем на базе CM5, включая проекты с сетевым подключением, дисплеями, камерами, аудио и периферией Raspberry Pi.

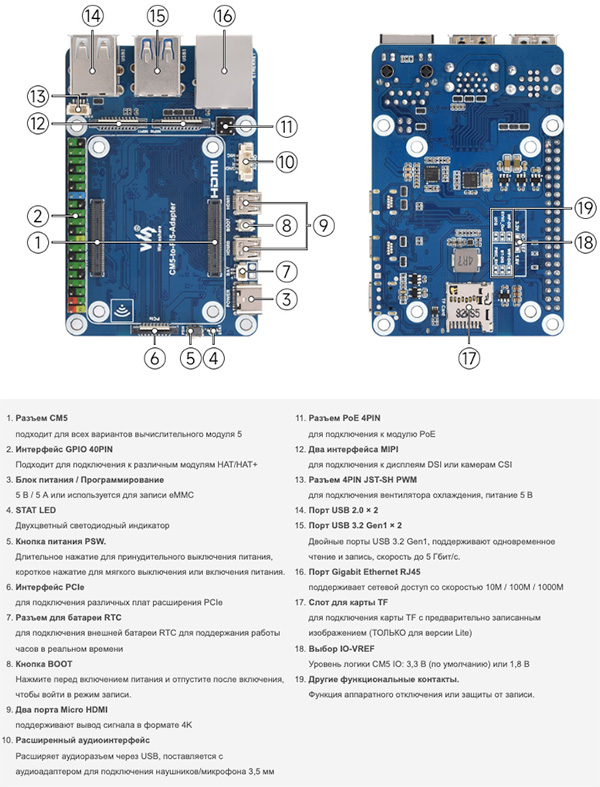

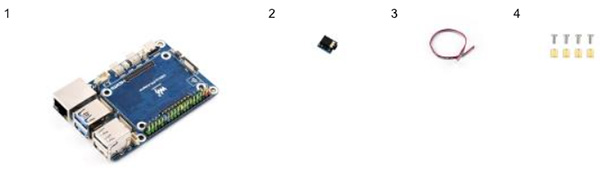

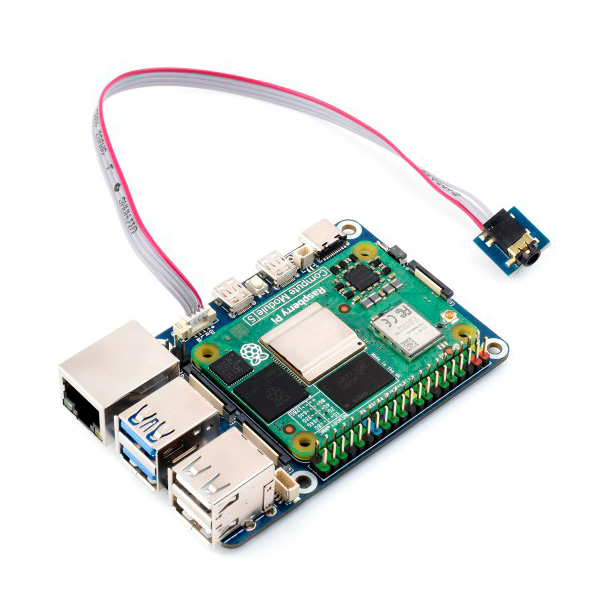

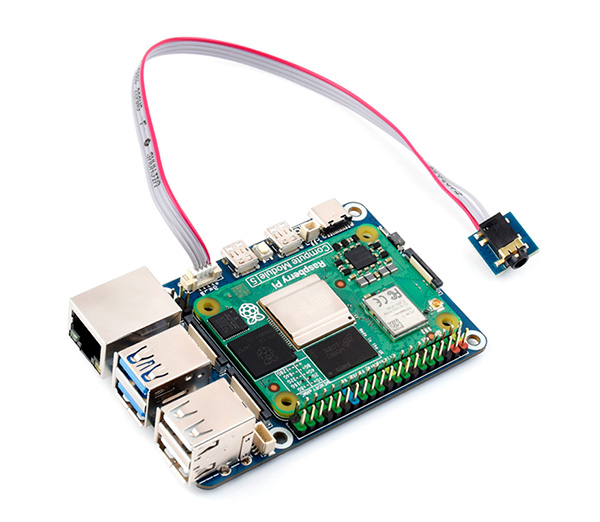

Плата совместима со всеми вариантами Compute Module 5 и содержит 40-контактный разъём GPIO Raspberry Pi. Для подключения накопителей и периферии предусмотрены два порта USB 2.0, два интерфейса MIPI 4-Lane, слот TF для версии CM5 Lite без eMMC и два HDMI-порта с поддержкой двух выходов 4K. Гигабитный Ethernet реализован через RJ45. Встроенный USB-аудиокодек и аудиоразъём с комплектным адаптером 3,5 мм обеспечивают аудиовход и аудиовыход, включая подключение микрофона. Для вентилятора предусмотрен 4-контактный PWM-разъём JST-SH на 5 В. Питание платы — 5 В постоянного тока, 5 А. Размеры составляют 85 × 56 мм, масса — 0,052 кг. В комплект входят адаптер, аудиоадаптер, кабель MX1.25 4PIN длиной около 200 мм и упаковка винтов.
