| Тип дисплея |
TFT |
|---|---|
| LCD Интерфейс |
Parallel 8-bit |
| LCD контроллер |
ILI9488 |
| LCD активная область |
98.96(H) x 73.44(V)mm |
| Тип экрана |
Резистивный |
| Контроллер сенсорного экрана |
SX865X(I2C) |
| Подсветка |
LED |
| Разрешение |
320*480(Pixel) |
| Размеры платы |
95(H)x56(V)x17(T)mm |
| ETC |

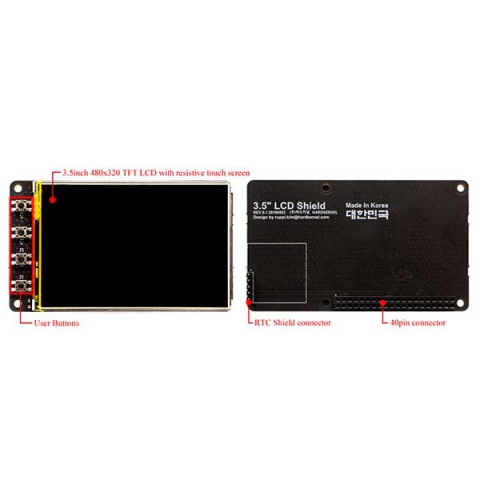

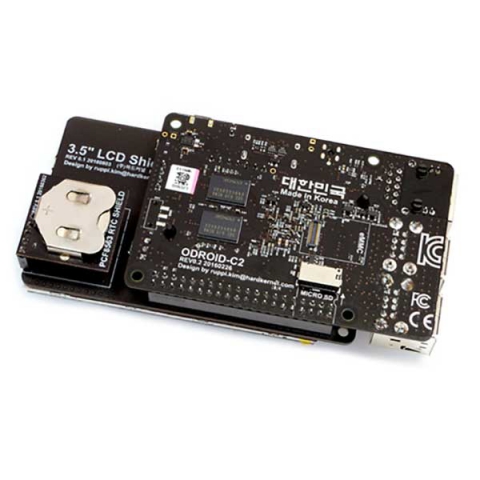

5pin RTC Shield connector |

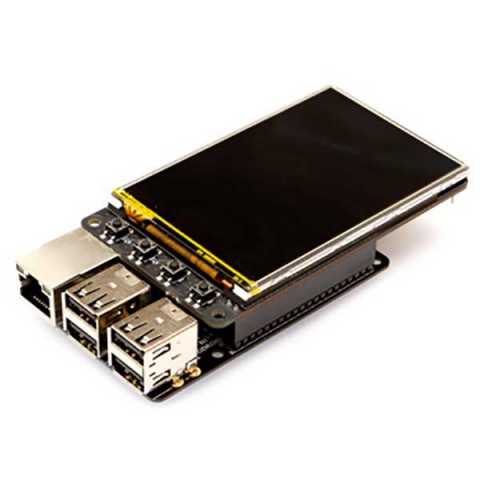

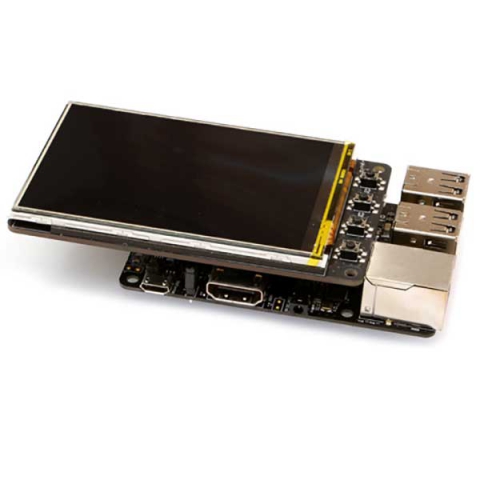

3,5-дюймовый дисплей ODROID представляет собой TFT LCD-модуль с резистивным сенсорным управлением и разрешением 320 × 480 пикселей. Он предназначен для одноплатных компьютеров семейства ODROID и подходит для отображения интерфейсов, параметров системы, управляющих экранов и другой информации в автономных проектах. Дисплей выполнен в формате shield и устанавливается поверх совместимой платы ODROID-C2, C1+ или C0.
Модуль использует параллельный 8-битный LCD-интерфейс и контроллер изображения ILI9488. Активная область экрана составляет 98,96 × 73,44 мм, а LED-подсветка обеспечивает отображение информации на рабочей поверхности дисплея. Резистивная сенсорная панель распознаёт нажатия, а контроллер SX865X подключается по интерфейсу I2C. Для использования с ODROID-XU4 потребуется дополнительный Shifter-Shield, поскольку прямое подключение для этой платы не предусмотрено. На плате также установлен 5-контактный разъём RTC Shield. Размеры самого модуля составляют 95 × 56 × 17 мм. Подключение и настройка выполняются по инструкции производителя с учётом используемой модели одноплатного компьютера.
