| Микросхема |
ATmega328P at 16Mhz |
|---|---|
| Монитор |
LCD 2.2inch 240 x 320 TFT-LCD(SPI 8Mhz interface) |
| Интерфейс |
USB to UART via on-board CP2104 |
| Питание |
Input Voltage 3.7 ~ 5.5 Volt | Power Consumption 60mA @ 5Volt |
| Serial Port Settings baud rate |
500,000 bps(0.5Mbps) |
| Stop bits |
8-N-1 |
| No |
H/W, S/W Flow Control |
| MCU/LCD Voltage |
3.45 V from CP2104 on-chip voltage regulator |

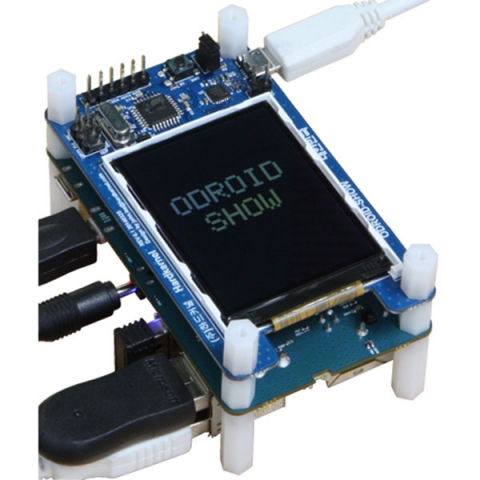

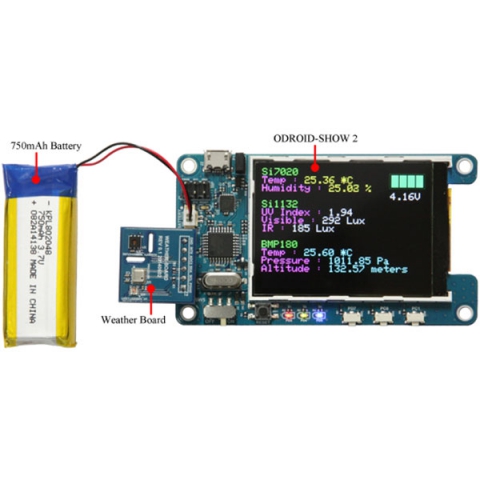

ODROID-SHOW2 — компактный экранный модуль с 2,2-дюймовым TFT-LCD для подключения к ODROID, компьютерам Mac, Linux/Windows и серверам. Он предназначен для вывода показаний, статусов и элементов интерфейса в инженерных, лабораторных и автоматизированных проектах.

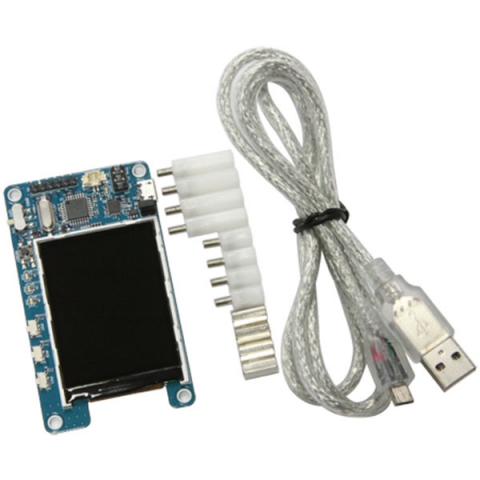

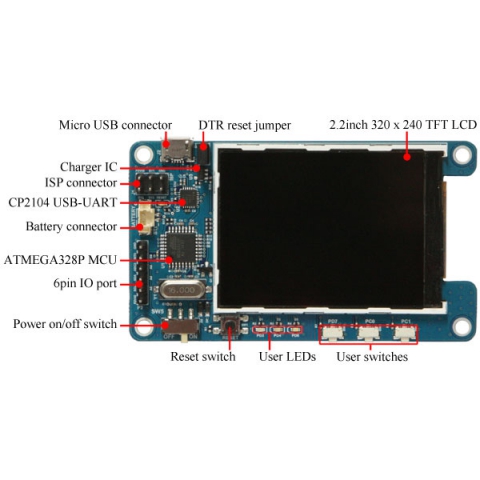

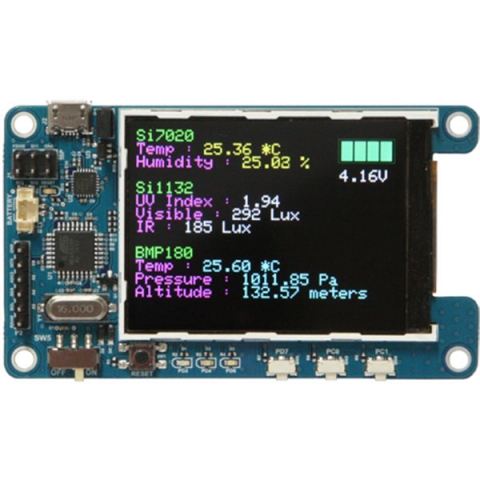

В основе платы используется микроконтроллер ATmega328P с частотой 16 МГц. Экран имеет разрешение 240 × 320 пикселей и подключается по SPI с частотой интерфейса 8 МГц. Связь с компьютером реализована через USB–UART на микросхеме CP2104. Для расширения доступны выводы I2C, ADC и GPIO. Питание допускается в диапазоне 3,7–5,5 В, потребление составляет 60 мА при 5 В. Последовательный порт работает со скоростью 500 000 бод и настройками 8-N-1, аппаратное и программное управление потоком не используется. Напряжение MCU/LCD — 3,45 В от встроенного стабилизатора CP2104. Комплект содержит плату ODROID-SHOW2 с TFT-модулем, набор пластиковых и металлических проставок и кабель USB Type-A–MicroUSB Type-B.
