Полнофункциональная плата для вычислительного модуля LattePanda Mu

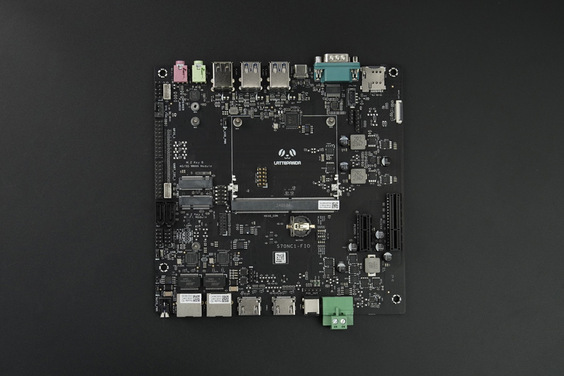

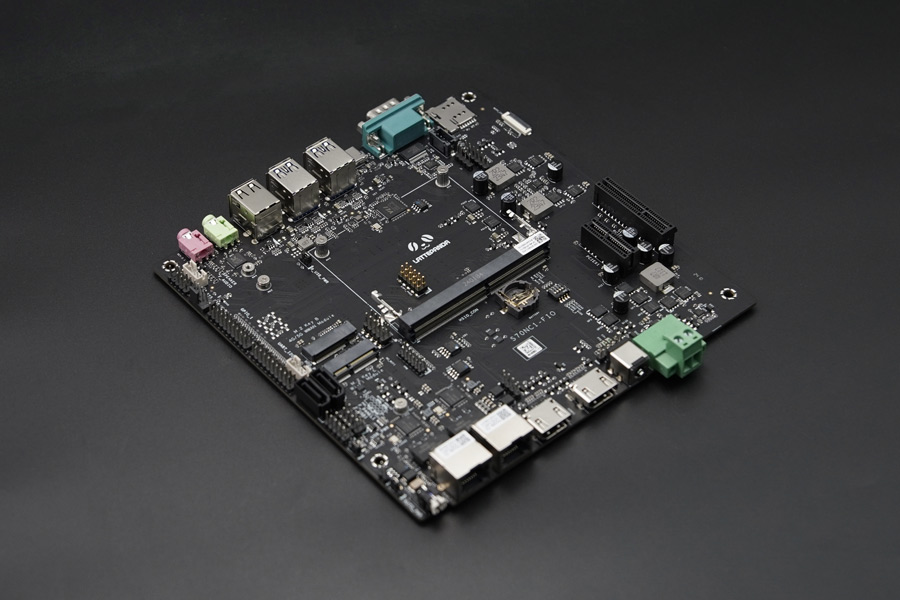

Полнофункциональная несущая плата предназначена для вычислительного модуля LattePanda Mu. Она раскрывает доступ к контактам модуля и используется как оценочная платформа для тестирования аппаратных интерфейсов, периферии и собственных систем.

Плата оснащена четырьмя USB 3.0, двумя сетевыми портами Intel I225 2.5GbE, двумя HDMI 2.0, USB Type-C, разъёмами микрофона и наушников, DB9 RS232 и слотом SIM. Для расширения предусмотрены PCIe 3.0 x1 и x4, слоты M.2 E Key и M.2 B Key, два SATA 6 Гбит/с, MIPI CSI-2, TPM, eSPI, UART, I2C и GPIO. Входное питание — 12–20 В через DC-разъём 5,5 × 2,5 мм или винтовую клемму. Плата имеет стандартный размер ITX, что упрощает интеграцию в стенды и корпуса. LattePanda Mu в комплект не входит; поставляются плата, два SATA-кабеля, кабель питания SATA и руководство.

Комплектация

• Эта плата полностью раскрывает все контакты вычислительного модуля LattePanda Mu с богатым набором интерфейсов и слотов расширения. К ним относятся 4 порта USB3.0, 2 сетевых порта Intel I225 2.5G, 2 порта HDMI 2.0, 2 слота M.2, 1 стандартный слот PCIe x1, 1 стандартный слот PCIe x4, 1 порт типа C и другие. Он также резервирует множество разъемов для контактов расширения, поддерживающих подключение и тестирование различных периферийных устройств и модулей.
• Эта несущая плата поддерживает широкий диапазон входного напряжения 12–20 В, что позволяет использовать ее в различных источниках питания.

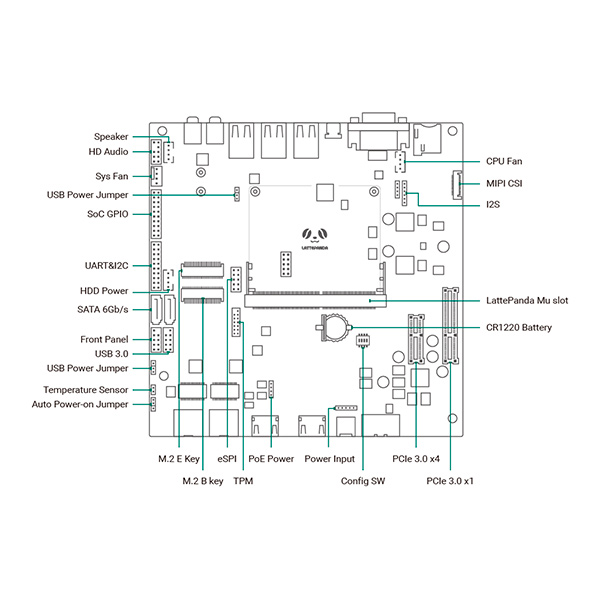

• Выставление всех пинов вычислительного модуля LattePanda Mu
• Расширенный интерфейс: 2 порта HDMI 2.0, 2 порта 2,5GbE, 4 порта USB 3.0 и т. д.
• Обширные слоты расширения: 1 слот PCIe x1, 1 слот PCIe x4, 2 слота M.2 и т. д., что позволяет использовать различные периферийные устройства, такие как карты WWAN 4G/5G, карты PCIe и т. д.
• Широкий вход напряжения 12 ~ 20 В
• Стандартный размер ITX

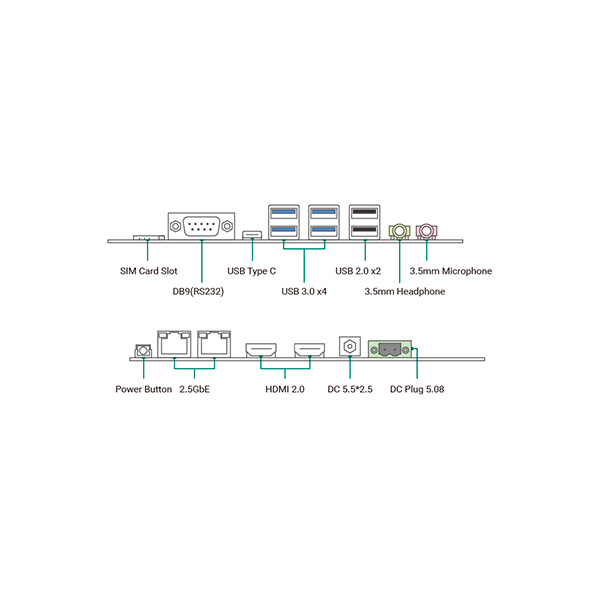

• 1x 3,5-мм интерфейс микрофона
• 1x 3,5-мм интерфейс для наушников
• 2 порта USB 2.0

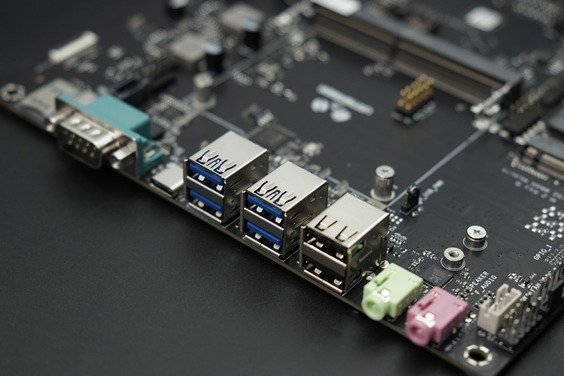

• 4 порта USB 3.0
• 1x USB Type-C (поддерживает USB 2.0, USB 3.0, DisplayPort)
• 1x DB9 (RS232) 1 слот для SIM-карты
• 1x кнопка питания
• 2 сетевых интерфейса Intel 2.5GbE
• 2x интерфейса HDMI 2.0 1 разъем питания постоянного тока 5,5×2,5 мм
• 1x разъем питания постоянного тока 5,08 мм с винтовой клеммой
• 1 слот PCIe 3.0 x1
• 1 слот PCIe 3.0 x4 (мультиплексированный с сигналами SATA)
• 1 слот M.2 E Key: поддерживает карту WLAN типа 2230 (PCIe 3.0 x1, USB 2.0; мультиплексируется с сигналами порта Ethernet 2 (RJ45_2))
• 1 слот M.2 B Key: поддерживает карту WWAN 4G/5G типа 3042/3052 (USB 3.0, USB 2.0)
• 2 интерфейса SATA 6 Гбит/с (мультиплексированные с сигналами PCIe 3.0 x4)
• 1 интерфейс вентилятора процессора (CPU_FAN)
• 1x интерфейс системного вентилятора (SYS_FAN)
• 1x интерфейс MIPI CSI-2 (MIPI_CSI)
• 1 разъем I2S (I2S1) 1 разъем TPM (TPM)
• 1 заголовок eSPI (ESPI_CON)
• 1 перемычка автоматического включения (AUTO_PWR)
• 1 разъем датчика температуры (TMP)
• 1 разъем USB 2.0 (F_USB1)
• 1 разъем передней панели (F_PANEL1)
• 1 разъем UART и I2C (UART_I2C_1)
• 1 разъем SoC GPIO (GPIO_1)
• 1x интерфейс динамика (ДИНАМИК)
• 1 разъем HD Audio (F_AUDIO)
• 1x DIP-переключатели конфигурации функций (ID_SW)
• 1 перемычка управления питанием USB-разъема (F_USB_PWR)
• 1 передняя перемычка управления питанием USB (R_USB_PWR)
• 1 разъем питания PoE (POE_IN)
• 1x интерфейс питания жесткого диска (HDD_PWR1)
• 1 входной разъем питания (POE_OUT)

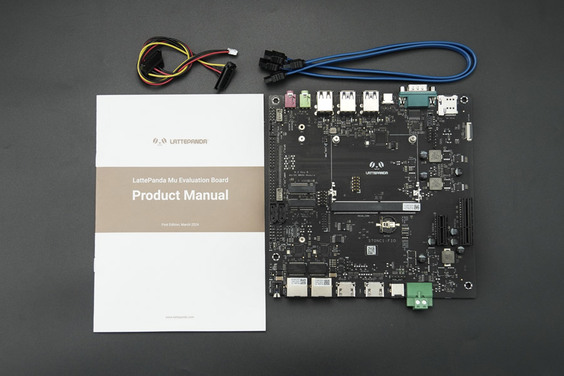

• Полнофункциональная оценочная несущая плата x1
• Кабель для передачи данных SATA x2
• Кабель питания SATA x1
• Руководство по продукту x1
