Плата Lite для модуля LattePanda Mu

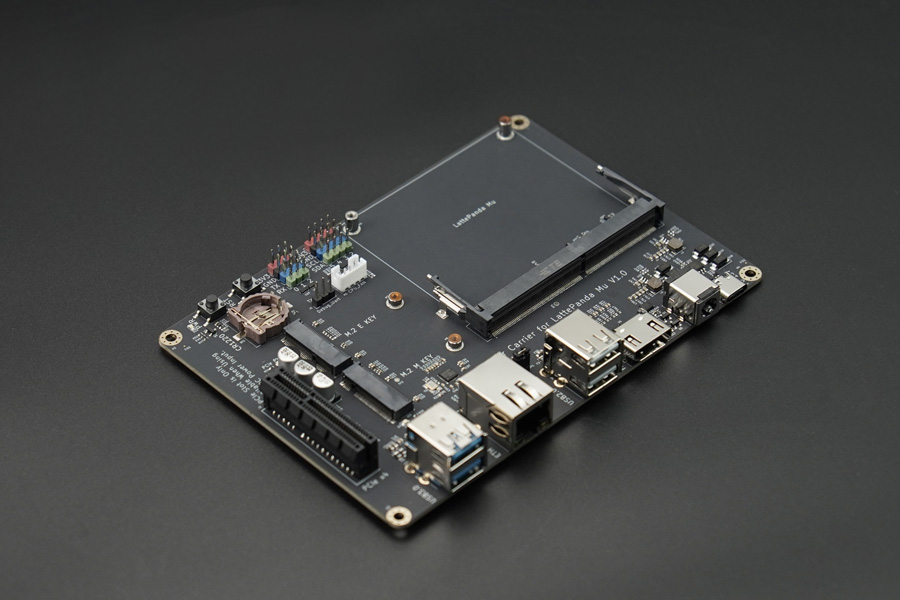

Плата Lite предназначена для совместной работы с вычислительным модулем LattePanda Mu и образует компактную платформу разработки. Она подходит для встраиваемых систем, прототипов и проверки распространённых интерфейсов без проектирования собственной несущей платы.

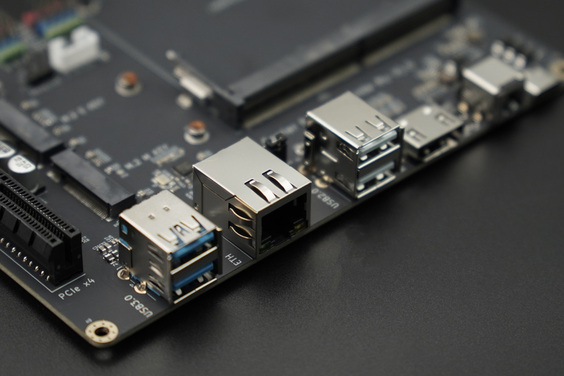

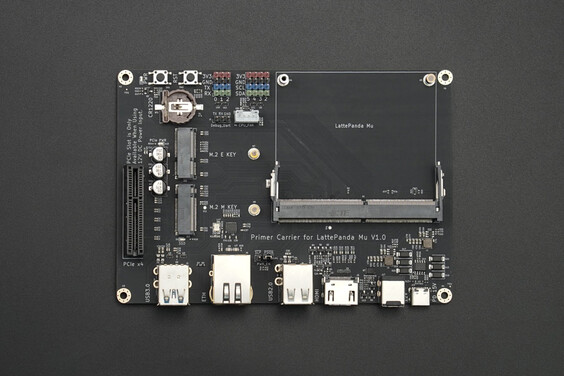

Плата оснащена гигабитным Ethernet, двумя USB 3.2 со скоростью 10 Гбит/с, двумя USB 2.0 и HDMI 2.0 с поддержкой вывода 4K. Для расширения предусмотрены PCIe 3.0 x4, M.2 M Key 2230 и M.2 E Key 2230. PCIe доступен только при питании 12 В. Внутри также предусмотрены разъём RTC-батареи CR1220 3 В, интерфейс вентилятора, UART и I2C. Питание подаётся через USB Type-C 15 В до 3 А или DC-разъём 5,5 × 2,5 мм в диапазоне 12–20 В. Размер — 3,5 дюйма, 146 × 102 мм. В комплект входят плата, акриловая опора, крепёж и батарейка CR1220; модуль LattePanda Mu приобретается отдельно.

Комплектация

• Широкий вход напряжения
• Гигабитный Ethernet
• 2 порта USB3.2 10 Гбит/с,
• 2 порта USB 2.0
• HDMI 2.0, поддерживает вывод видео 4K
• Слот расширения PCIe 3.0 x4
• Два слота расширения M.2
• 3,5-дюймовая встроенная материнская плата стандартного размера
• Дизайн с открытым исходным кодом
• USB Type-C: 15 В (макс. 3 А)
• 5,5×2,5 мм постоянного тока: 12–20 В (макс. 10 А)
• Слот PCIe 3.0 x4 (доступен только при использовании источника питания 12 В)
• Разъем M.2 M 2230 (PCIe 3.0 x1)
• Разъем M.2 E Key 2230 (PCIe 3.0 x1, USB2.0)

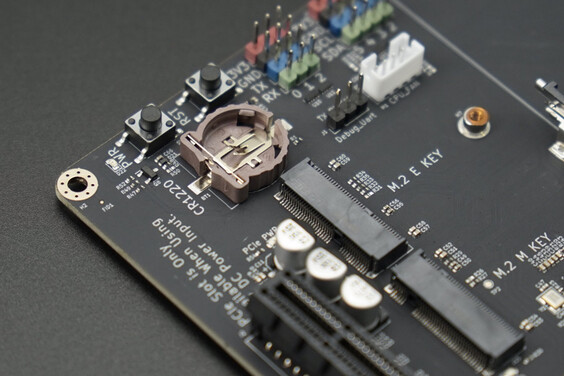

• Разъем для батареи RTC (CR1220 3 В)
• разъем для вентилятора процессора
• Гравитация-4P UART
• Гравитация-4P I2C
• USB 3.2 10 Гбит/с x2
• USB 2.0 x2
• HDMI 2.0
• USB Type-C (только для источника питания)
• DC 5,5×2,5 мм
• Размер: 3,5 дюйма, 146×102 мм.

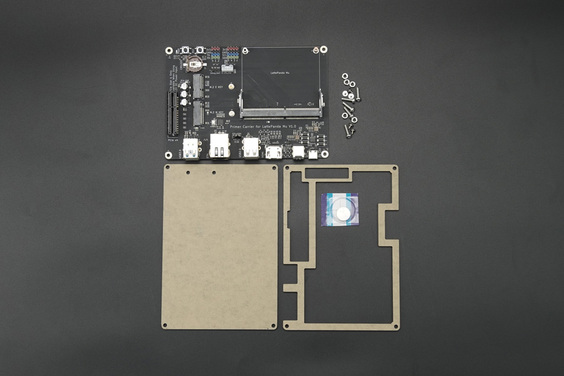

• Облегченная несущая плата x1
• Акриловая опорная пластина x1
• Комплект винтов для несущей платы Lite x1
• CR1220 Батарейка x1
