| Количество каналов TX |
4 |
|---|---|
| Шаг частоты TX |
менее 1 Гц |
| Максимальная выходная мощность TX |
менее 21 дБм |
| Диапазон усиления TX |
60 дБ |
| Шаг усиления TX |
1 дБ |
| Количество каналов RX |
4 |
| Диапазон частот RX |
1 МГц — 7,2 ГГц (расширяемый до 8 ГГц) |
| Шаг частоты RX |
менее 1 Гц |
| Максимальная выходная мощность RX |
менее 0 дБм |
| Диапазон усиления RX |
≤500 МГц: 38 дБ, >500 МГц: 60 дБ |
| Шаг усиления RX |
1 дБ |
| Максимальная полоса пропускания в реальном времени |
400 МГц |
| Уровень шума TX |
-146 дБм/Гц |
| Уровень шума RX |
500 МГц-3,1 ГГц: 8 дБ, 3,1-6 ГГц: 6,5 дБ, 6-8 ГГц: 9 дБ |
| FPGA |
Xilinx RFSOC XCZU48DR |
| Разрешение АЦП/ЦАП |
14 бит |
| Память DRAM |
PL 2×4 ГБ DDR4 2,4 Гбит/с, PS 4 ГБ DDR4 2,4 Гбит/с |
| Напряжение питания |
12 В постоянного тока |
| Максимальный ток потребления |
20 А |
| Потребляемая мощность |
0,24 кВт⋅ч |
| Габариты (Д×Ш×В) |
285×222×44 мм |
| Фазовая когерентность |
менее 1° RMS |
| Производитель |
Luowave |
| Модель |
X410 PRO/PRO+ |
| Процессор |
Xilinx RFSOC XCZU48DR |
| Диапазон частот |
1 МГц – 7,2 ГГц |
| Страна производитель |
Китай |

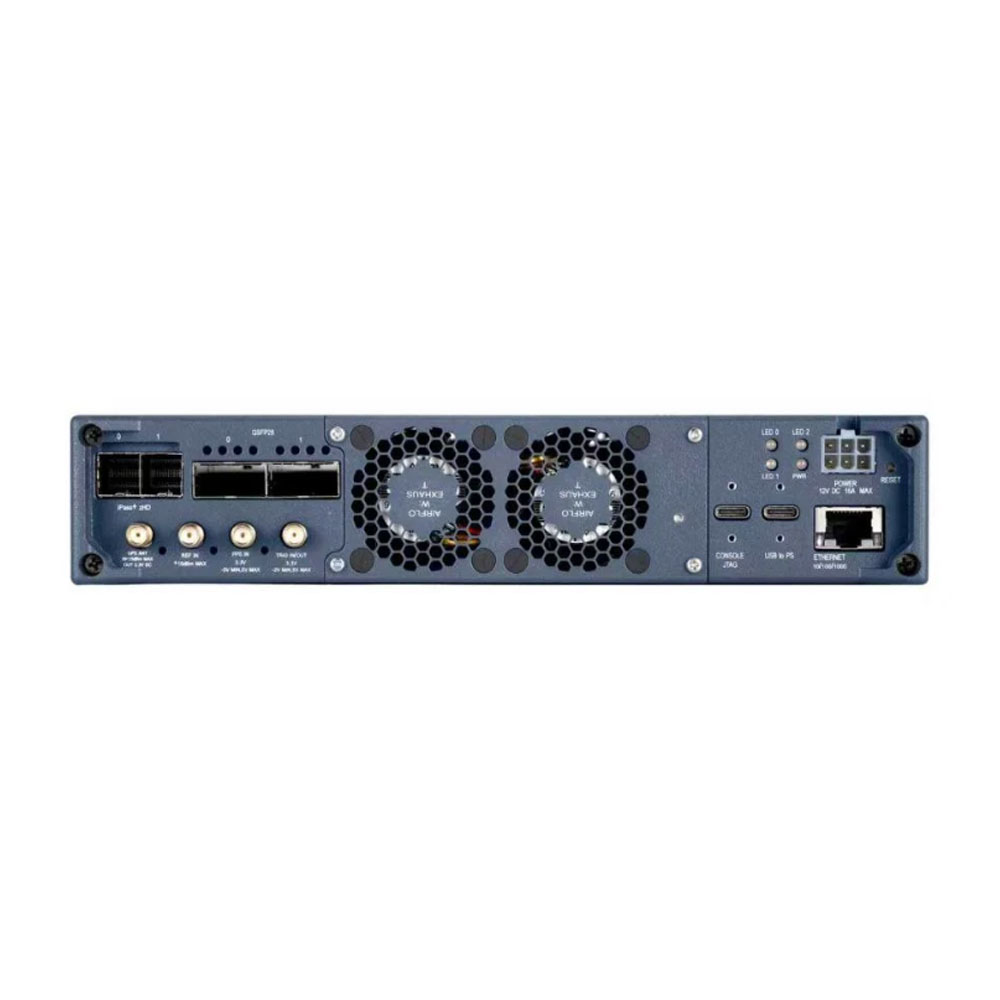

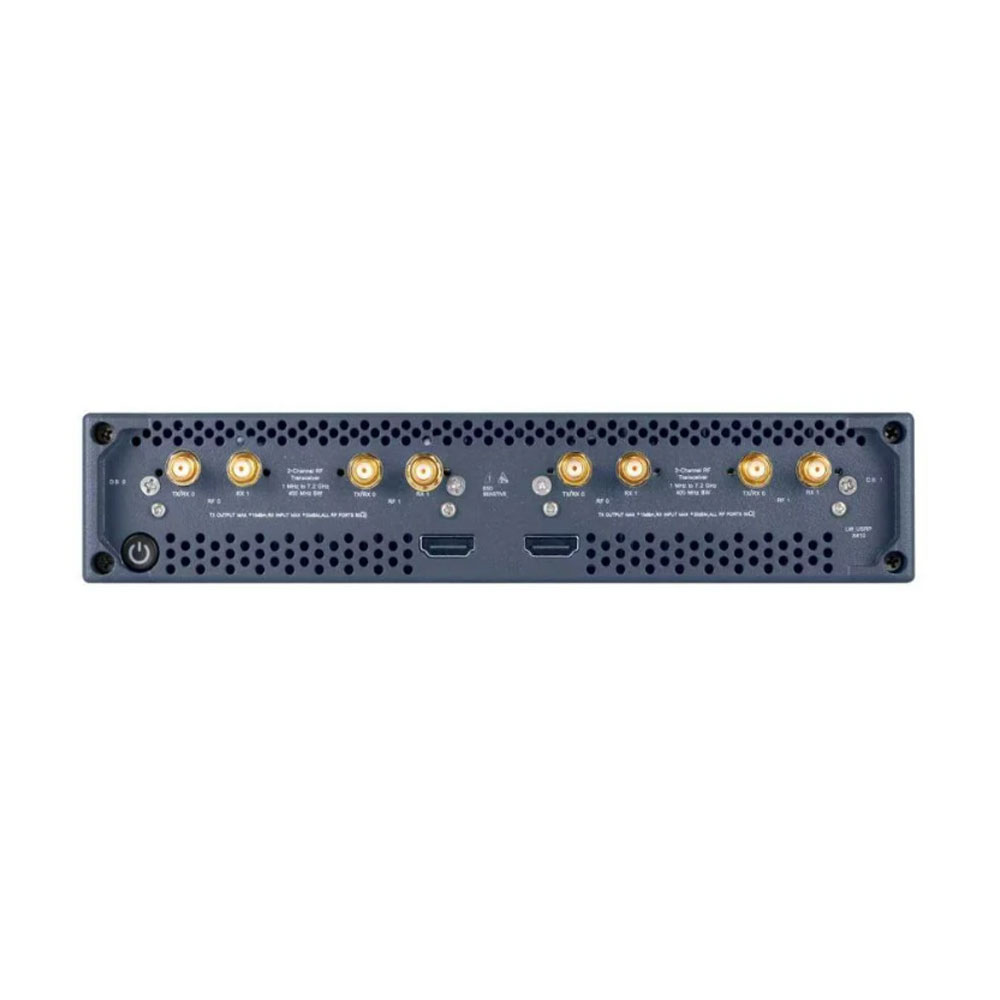

Luowave X410 PRO/PRO+ — многоканальная платформа программно-определяемого радио для профессиональных радиотехнических исследований, разработки телекоммуникационных систем, фазированных антенных решёток и MIMO-приложений. Устройство оснащено FPGA Xilinx RFSoC XCZU48DR с 14-разрядными АЦП и ЦАП, а также памятью PL 2×4 ГБ DDR4 и PS 4 ГБ DDR4.
Платформа поддерживает четыре независимых канала передачи и четыре канала приёма. Диапазон приёма составляет от 1 МГц до 7,2 ГГц с расширением до 8 ГГц, а максимальная полоса обработки в реальном времени достигает 400 МГц. Передатчик имеет мощность менее 21 дБм, диапазон усиления 60 дБ и шаг настройки усиления 1 дБ. Для приёмника предусмотрены диапазоны усиления 38 или 60 дБ в зависимости от частоты. Шаг частоты TX и RX — менее 1 Гц.
- Фазовая когерентность между каналами менее 1° RMS
- Питание от источника постоянного тока 12 В
- Максимальный ток потребления 20 А
- Габариты корпуса 285×222×44 мм
В комплект входят основной модуль, блок питания 12 В, кабель подключения, программное обеспечение, драйверы и техническая документация.
Комплектация
- Основной модуль Luowave X410 PRO/PRO+
- Блок питания 12В
- Кабель подключения
- Программное обеспечение и драйверы
- Техническая документация и руководство пользователя
