| Серия |
Автономные SDR |
|---|---|
| Количество каналов приема |
2RX |
| Количество каналов передачи |
2TX |
| Мгновенная полоса пропускания |
до 56 МГц/канал |
| Конфигурация MIMO |
2×2 |
| Банки фильтров |
TX, RX |
| Приемопередатчик |
AD9361 Analog Devices |
| SoC |
Xilinx Zynq-7020 |
| ПЛИС |
Xilinx Zynq-7020 |
| Разрядность АЦП |
12 бит |
| Разрядность ЦАП |
12 бит |
| Коэффициент шума |
менее 8 дБ |
| Оперативная память ARM |
1 ГБ DDR3 |
| Оперативная память FPGA |
512 МБ DDR3 |
| Частота дискретизации FPGA-ARM |
до 10 МС/с |
| Встроенный GPS-приемник |
да |
| Инерциальный блок |
9-осевой IMU |
| Интерфейсы |
Gigabit Ethernet, USB |
| Количество USB-портов |
2 |
| Поддержка PPS |
да |
| Вход постоянного тока |
5-15 В |
| Габариты (Д×Ш×В) |
133×68×26 мм |
| Вес |
375 г |
| Исполнение в корпусе |
да |
| Операционная система |
OpenEmbedded Linux |
| Поддержка UHD |
версия 3.8.0 и выше |
| Поддержка GNU Radio |
да |
| Среда разработки |
RFNoC FPGA |
| Производитель |
Luowave |
| Модель |
SDR-LW-E310 |
| Процессор |
ARM Cortex-A9 двухъядерный 866 МГц |
| Диапазон частот |
70 МГц – 6 ГГц |
| Страна производитель |
Китай |

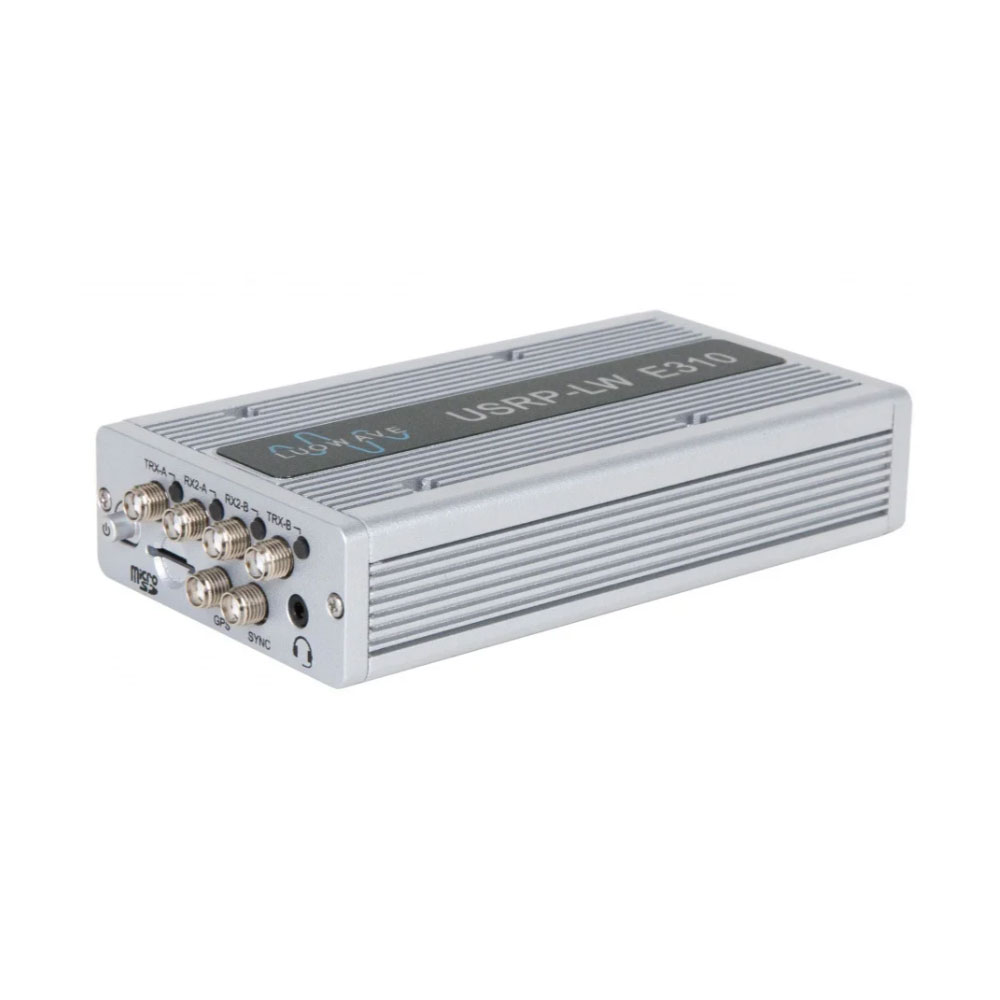

Luowave SDR-LW-E310 — автономная программно-определяемая радиоплатформа для полевых радиочастотных исследований, разработки протоколов связи, мониторинга спектра и создания прототипов беспроводных систем. Устройство работает в диапазоне 70 МГц–6 ГГц и поддерживает конфигурацию 2×2 MIMO с двумя каналами приёма и двумя каналами передачи.
Платформа построена на приёмопередатчике AD9361 Analog Devices и SoC Xilinx Zynq-7020 с двухъядерным ARM Cortex-A9 866 МГц и ПЛИС. Мгновенная полоса пропускания достигает 56 МГц на канал, а банки фильтров TX и RX обеспечивают настройку радиотрактов. Для обработки данных предусмотрены 1 ГБ DDR3 для ARM и 512 МБ DDR3 для FPGA. Встроенные GPS-приёмник, поддержка PPS и 9-осевой IMU подходят для задач синхронизации, позиционирования и ориентации.

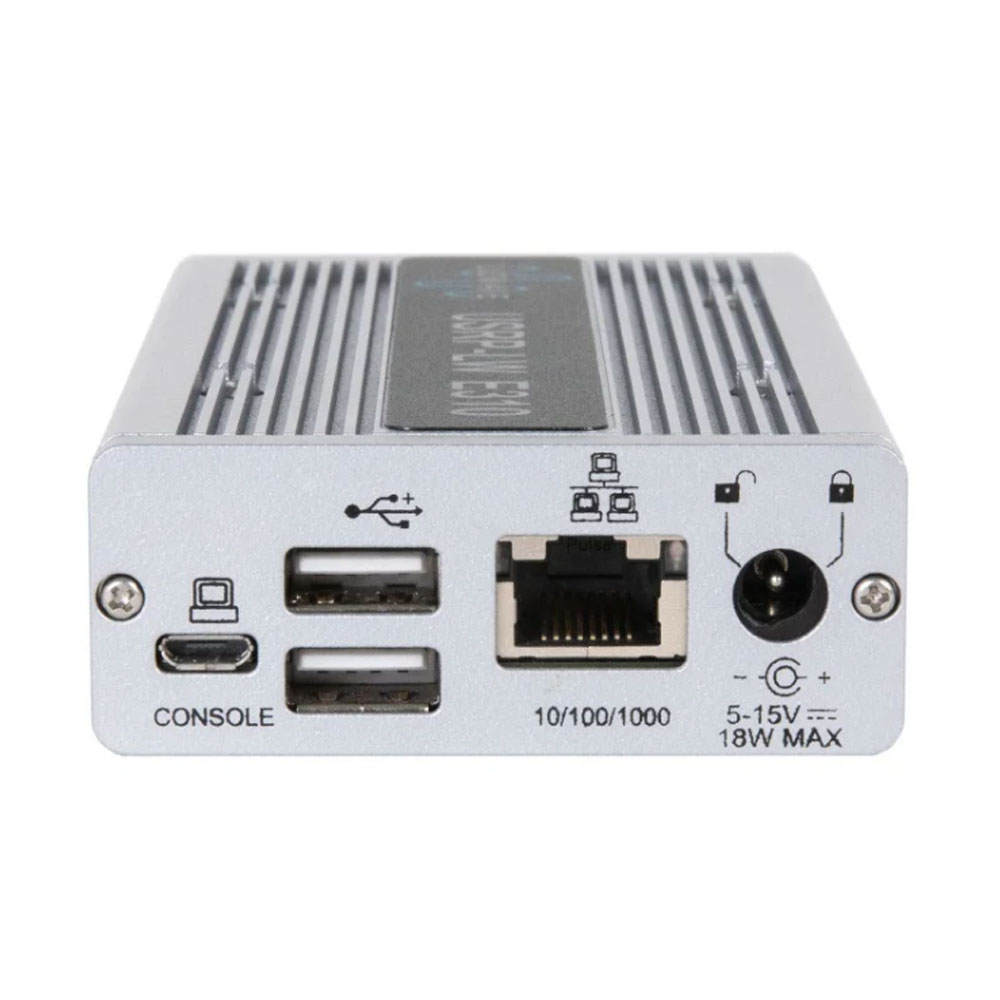

SDR-LW-E310 оснащён Gigabit Ethernet и двумя USB-портами, работает под управлением OpenEmbedded Linux, поддерживает UHD версии 3.8.0 и выше, GNU Radio и разработку RFNoC FPGA. Питание подаётся через вход постоянного тока 5–15 В. Комплект включает устройство, блок питания, USB- и Ethernet-кабели, документацию и компакт-диск с программным обеспечением и драйверами.
Комплектация
- Программно-определяемое радиоустройство SDR-LW-E310
- Блок питания постоянного тока 5-15 В
- USB-кабель подключения
- Ethernet-кабель
- Документация пользователя
- Компакт-диск с ПО и драйверами
