| Вычислительный модуль |
Raspberry Pi CM4 с BCM2711 quad-core ARM Cortex-A72 1,5 ГГц |
|---|---|
| Объем оперативной памяти |
8 ГБ |
| Встроенная память |
32 ГБ eMMC |
| SDR-модуль |
LimeSDR XTRX с FPGA AMD Artix 7 XC7A50T |
| RF-трансивер |
Lime Microsystems LMS7002M |
| Диапазон частот |
100 кГц — 3,8 ГГц |
| Режимы работы |
2×2 MIMO до 5 МГц, SISO до 10 МГц |
| Выходная мощность |
20 дБм максимум (P1dB) на канал |
| Поддерживаемые стандарты |
4G LTE, 5G (TDD и FDD) |
| Интерфейс SDR |
PCIe x1 Gen 2 (5 Гбит/с) |
| Сетевой интерфейс |
Gigabit Ethernet с поддержкой PoE+ |
| USB-порты |
1x USB-C (питание и загрузка), 2x USB 2.0 Type-A |
| Видеовыходы |
2x HDMI 2.0 (поддержка 4K@60p) |
| Дисплейные интерфейсы |
2x 15-pin FPC для MIPI DSI |
| Аудиовыход |
3,5 мм jack (аналоговый звук и композитное видео) |
| RF-разъемы |
4x SMA female + 4x U.FL female |
| Слот памяти |
microSD |
| SIM-карта |
nano-SIM |
| GPIO |
20-pin header Raspberry Pi CM4 (3,3В) |
| Синхронизация |
GNSS, IEEE 1588 PTP v2, внешний опорный вход |
| Опорный генератор |
OCXO высокой стабильности |
| Питание |
PoE+ / USB-C PD (12В, 1,5-2,5А) / Barrel jack (9-14В, 2-3А) |
| Потребляемая мощность |
0,048 кВт⋅ч (при максимальной нагрузке) |
| Габариты |
190x130x60 мм |
| Рабочая температура |
0°C до +70°C |
| Влажность |
до 95% без конденсации |
| Производитель |
Lime Microsystems |
| Модель |
LimeNET Micro 2.0 |
| Вес |
20 г |
| Страна производитель |
Великобритания |
LimeNET Micro 2.0 — автономная SDR-система на базе Raspberry Pi CM4 и LimeSDR XTRX для частных мобильных сетей, IoT, медиапотоков и радиочастотных измерений. Платформа работает в диапазоне 100 кГц–3,8 ГГц и поддерживает 4G LTE и 5G в режимах TDD и FDD.
Вычислительный модуль оснащён четырёхъядерным ARM Cortex-A72 1,5 ГГц, 8 ГБ ОЗУ и 32 ГБ eMMC. SDR-часть использует FPGA AMD Artix 7 и трансивер LMS7002M. В режиме 2×2 MIMO поддерживается полоса до 5 МГц, в SISO — до 10 МГц. Выходная мощность достигает 20 дБм на канал. Предусмотрены Gigabit Ethernet, PCIe, USB-C, USB 2.0, HDMI, GPIO и microSD.
Синхронизация выполняется через GNSS, IEEE 1588 PTP v2 или внешний опорный вход; установлен OCXO. Питание возможно через PoE+, USB-C PD или источник 9–14 В. В комплект входят плата с установленными модулями, Linux, лицензии ПО и год обновлений, документация. Габариты — 190 × 130 × 60 мм.
Комплектация

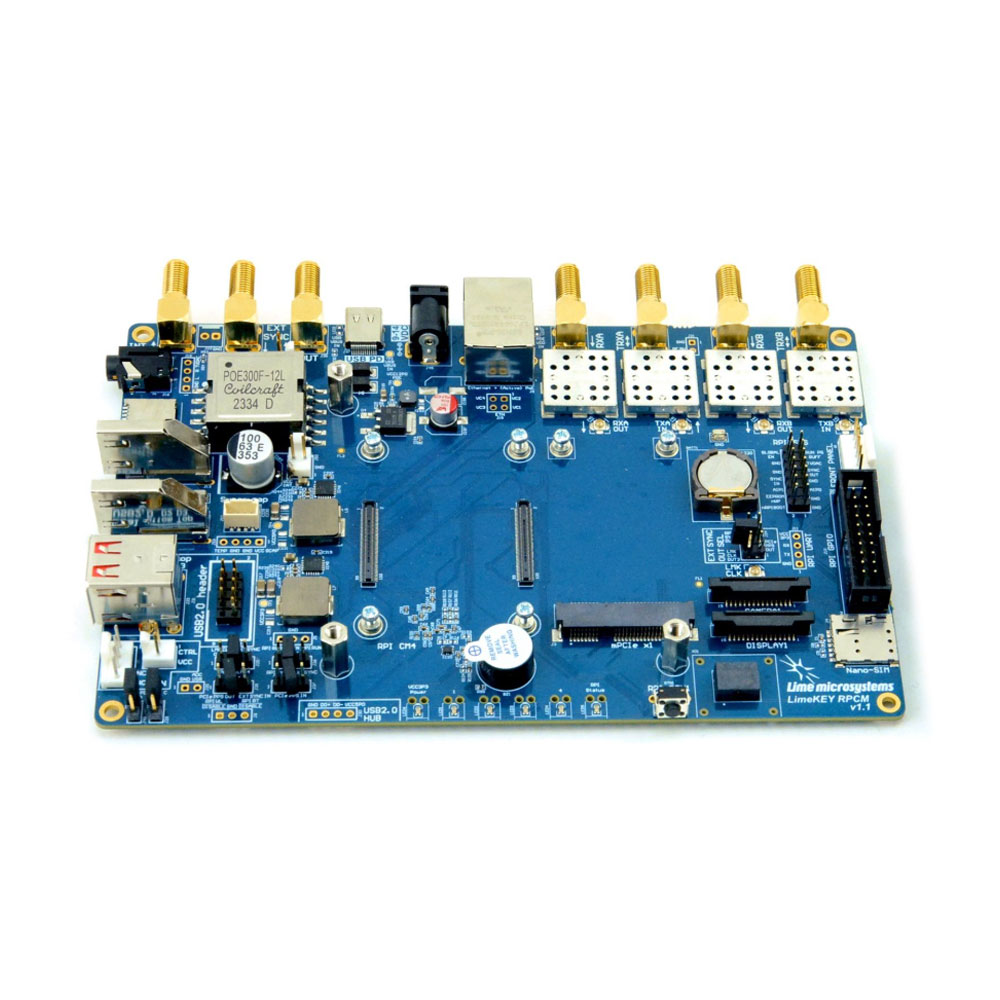

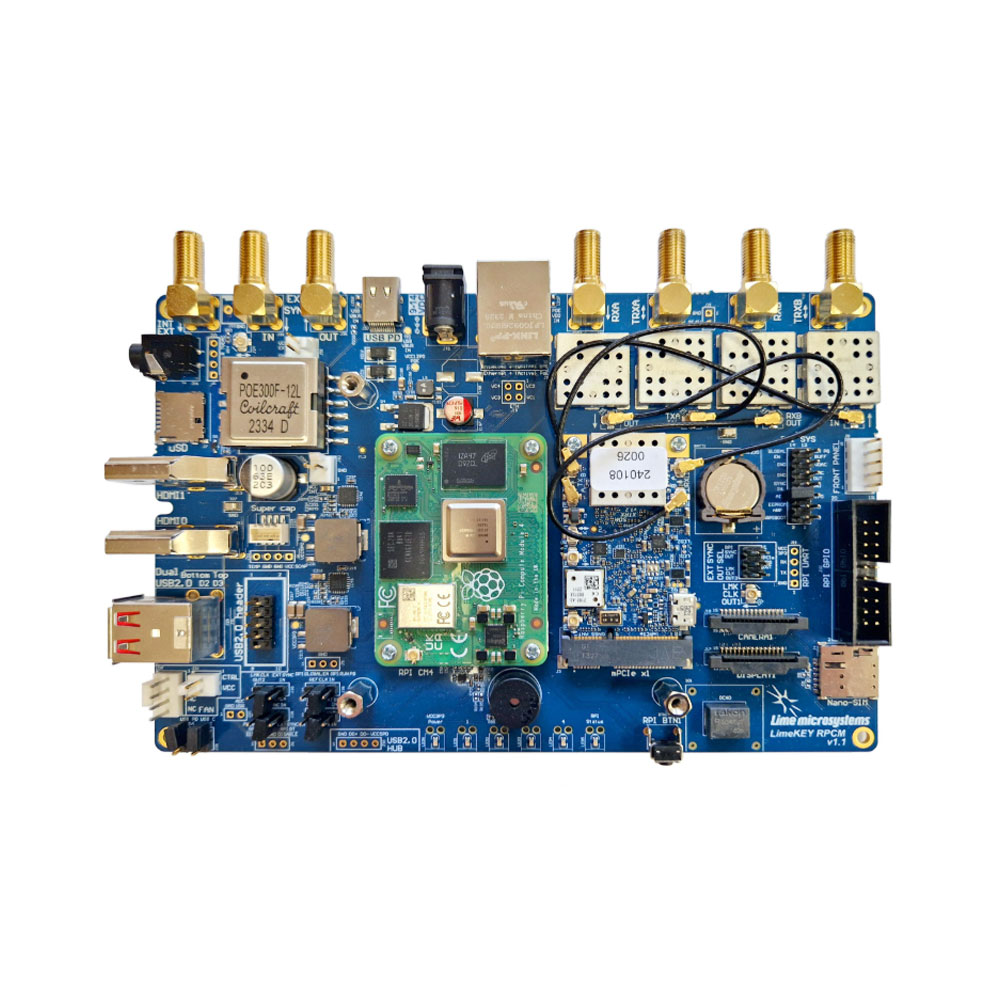

- Плата LimeNET Micro 2.0 с установленными модулями Raspberry Pi CM4 и LimeSDR XTRX
- Предустановленная операционная система Linux с сетевым стеком
- Лицензия на ПО eNodeB, gNodeB, EPC, 5GC и IMS функции
- Один год обновлений программного обеспечения
- Техническая документация и руководство пользователя
