| Полоса пропускания |
до 28 МГц |
|---|---|
| FPGA |
Altera Cyclone IV EP4CE40F23 |
| Логические элементы FPGA |
40000 |
| Трансивер |
Lime Microsystems LMS6002D |
| Разрешение частотной настройки |
37,5 Гц |
| АЦП/ЦАП |
12 бит |
| Частота дискретизации |
до 40 МВ/с |
| Динамический диапазон |
>70 дБ |
| Интерфейс |
USB 3.0 |
| Пропускная способность |
до 400 Мбит/с |
| Встроенная память |
256 МБ |
| Опорная частота |
38,4 МГц |
| Внешняя синхронизация |
поддерживается |
| Питание |
от USB, 5В |
| Потребляемая мощность |
0,008 кВт⋅ч |
| Производитель |
Nuand |
| Модель |
BladeRF x40 |
| Процессор |
Altera Cyclone IV EP4CE40F23 (40KLE FPGA) |
| Диапазон частот |
300 МГц – 3,8 ГГц |
| Страна производитель |
США |

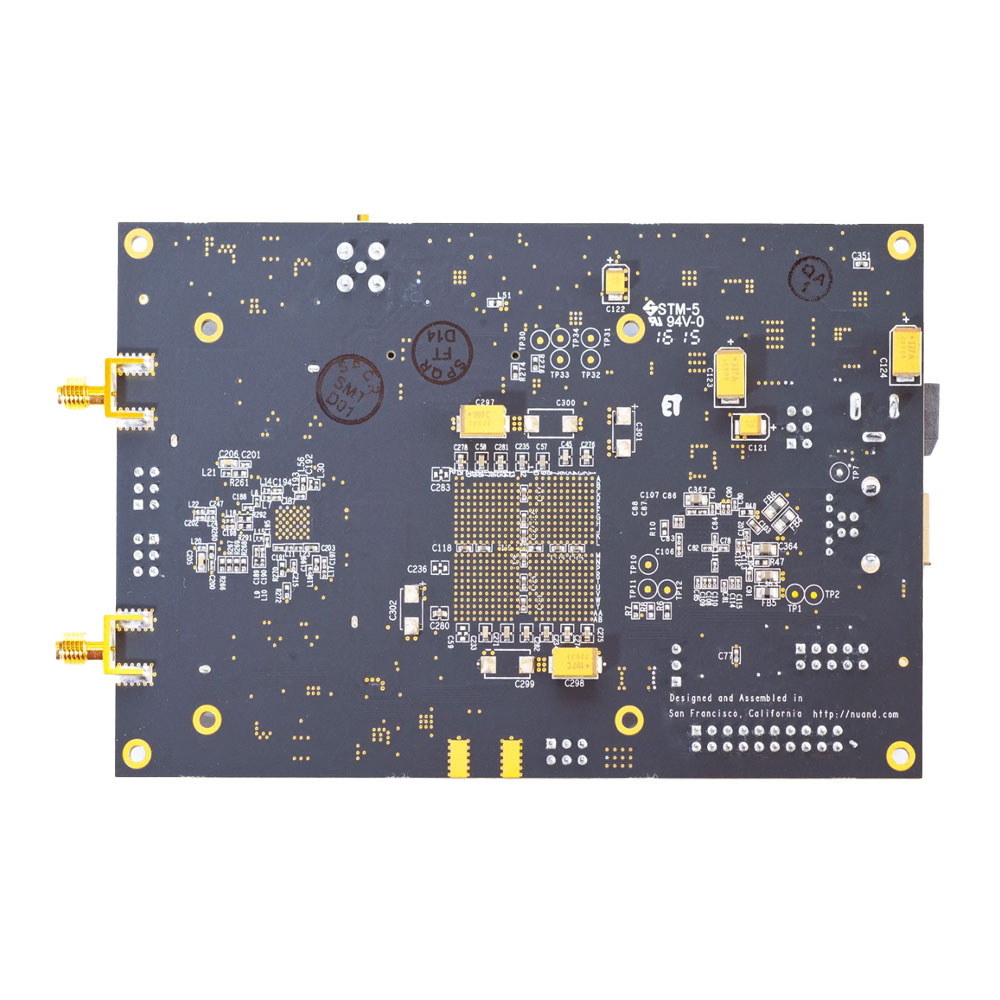

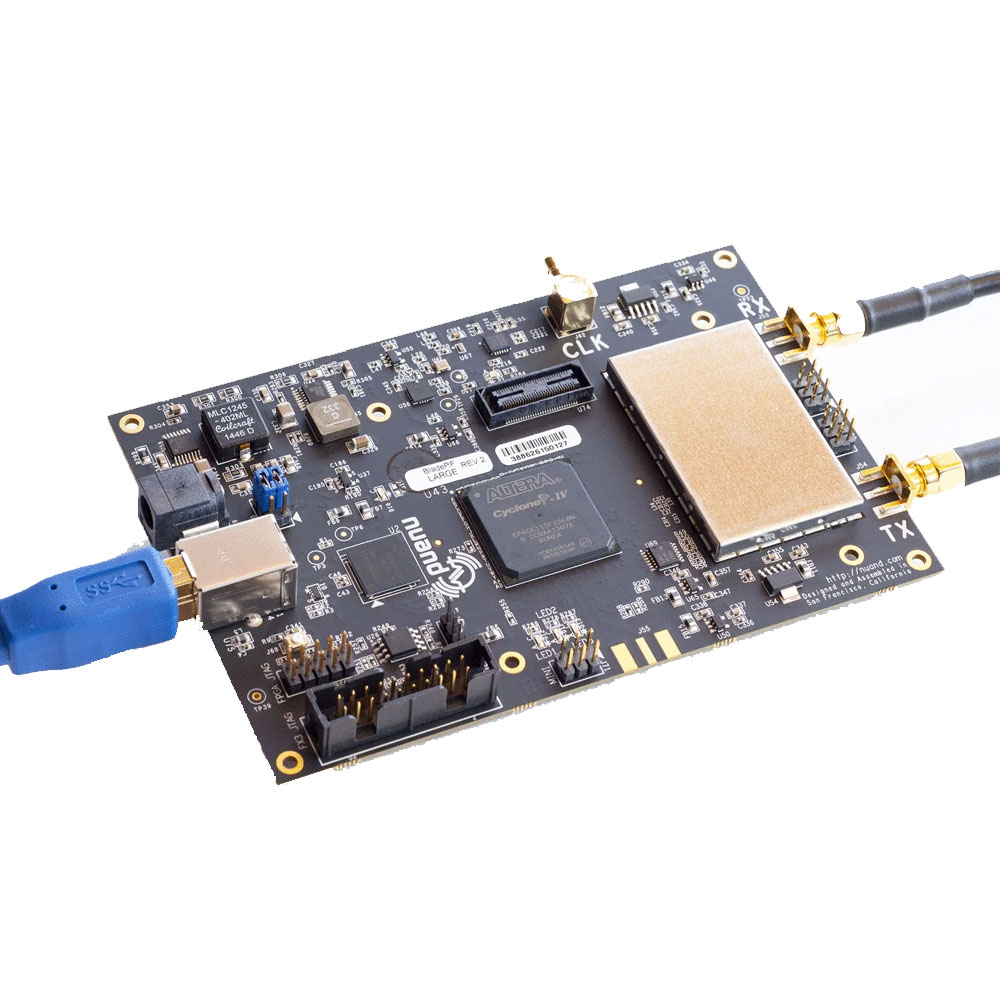

Nuand BladeRF x40 — компактная SDR-платформа для разработки и тестирования радиочастотных систем в диапазоне 300 МГц–3,8 ГГц. Устройство поддерживает полнодуплексный режим и предназначено для исследовательских, учебных и прикладных задач.
В основе находятся FPGA Altera Cyclone IV EP4CE40F23 и трансивер Lime Microsystems LMS6002D. Полоса пропускания составляет до 28 МГц, частота дискретизации — до 40 МВ/с, разрядность АЦП/ЦАП — 12 бит, динамический диапазон превышает 70 дБ. USB 3.0 обеспечивает передачу данных до 400 Мбит/с. Предусмотрена внешняя синхронизация от опорной частоты 38,4 МГц.
BladeRF x40 подходит для прототипирования радиосвязи, анализа спектра и учебных экспериментов. Питание осуществляется от USB 5 В. В комплект входят модуль, USB-кабель 3.0, антенны для диапазонов 300 и 900 МГц, документация и CD с программным обеспечением. Производитель — Nuand, страна производства — США.
Комплектация
- Модуль BladeRF x40
- USB-кабель 3.0
- Антенны для диапазонов 300 МГц и 900 МГц
- Документация пользователя
- CD с программным обеспечением
