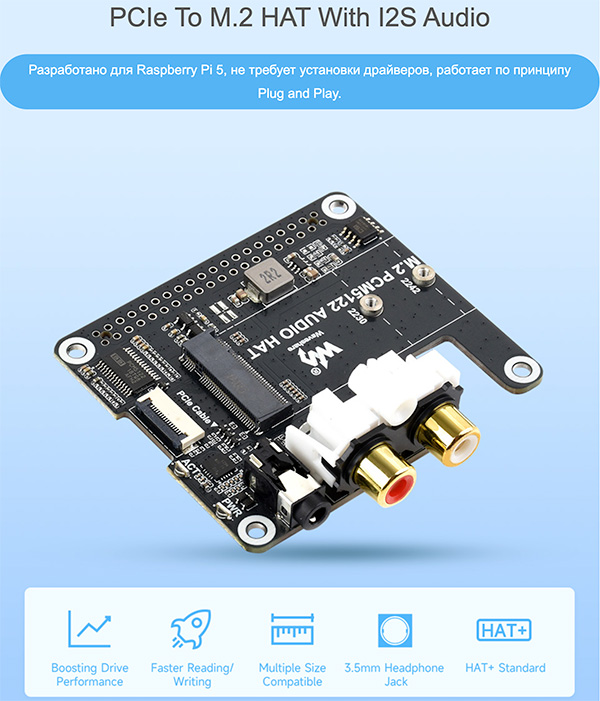

Звуковая карта PCIe-to-M.2 HAT с расширением аудио I2S для Raspberry Pi

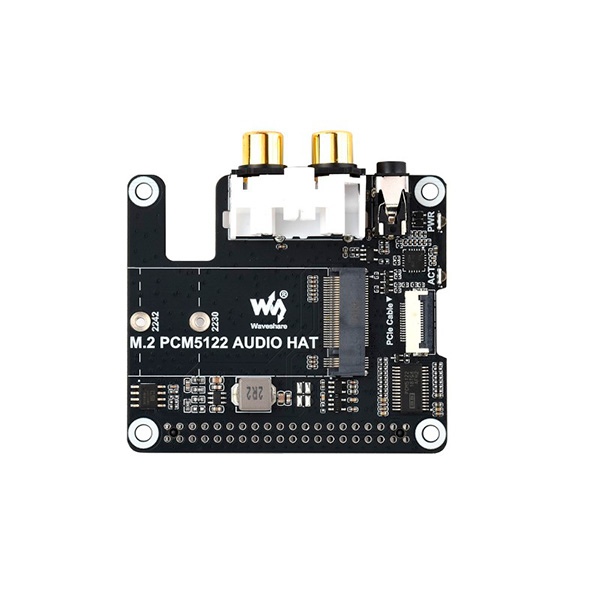

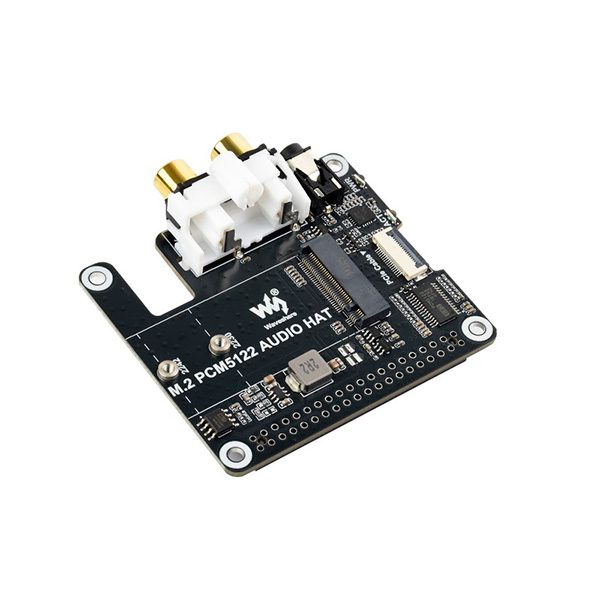

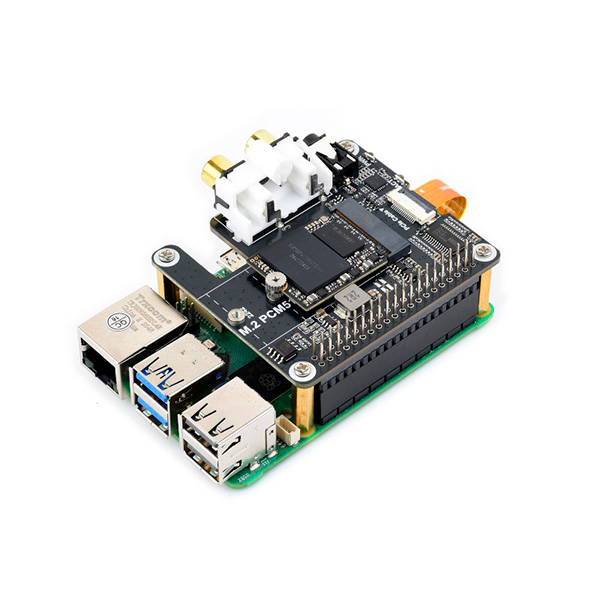

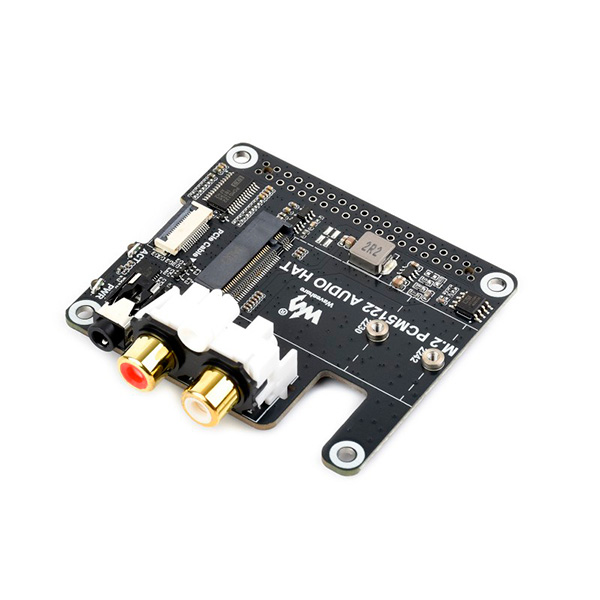

Плата расширения Waveshare на базе PCM5122 предназначена для добавления высококачественного аудиовывода к Raspberry Pi через 40-контактный GPIO. Она подходит для сетевых проигрывателей, аудиосистем, мультимедийных проектов и инженерных устройств, где требуется I2S-звук и подключение накопителя M.2.

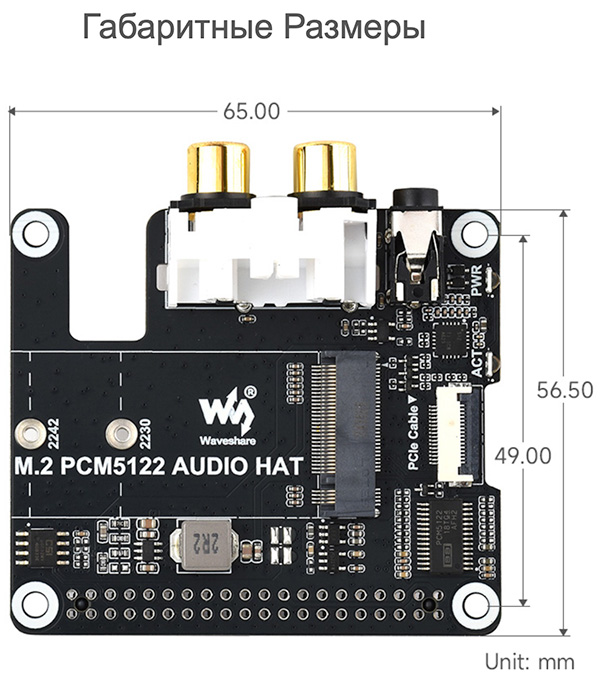

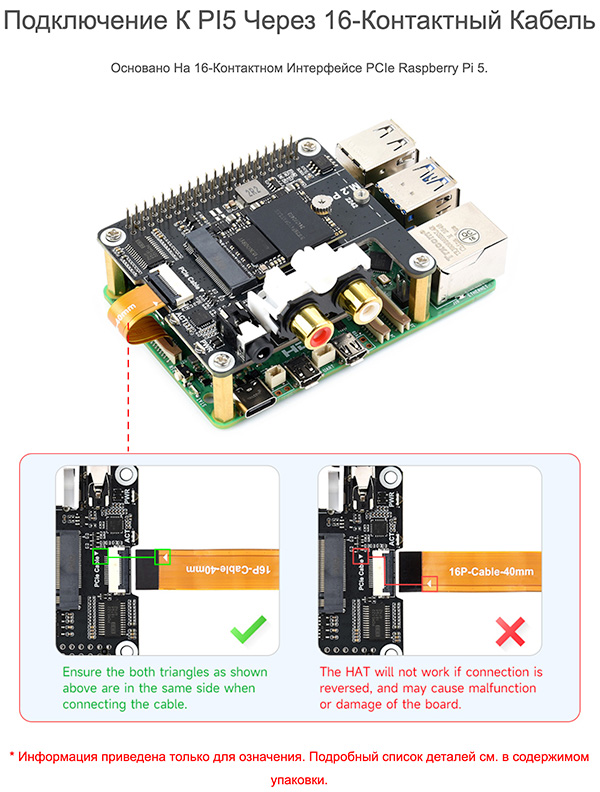

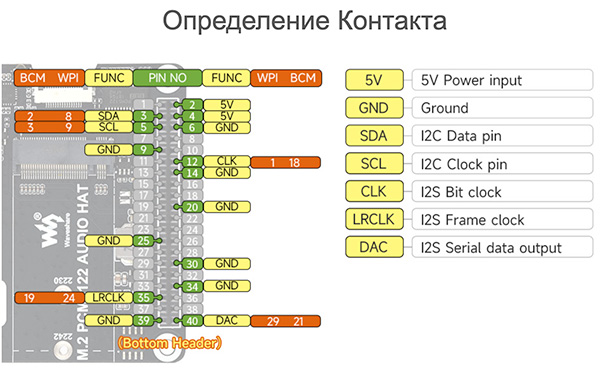

Передача аудио выполняется по I2S, управление ЦАП — по I2C. Плата оснащена выходом для наушников 3,5 мм и RCA-разъёмом для внешней акустики. Поддерживаются аудиоданные до 32 бит и частота дискретизации до 384 кГц. 16-контактный PCIe-интерфейс и разъём M.2 M KEY предназначены для SSD типоразмеров 2230/2242 или M.2 M KEY AI-модулей; заявлена скорость M.2 до 8 Гбит/с. Размер платы — 65×56,5 мм, масса — 41 г. Совместимость указана с платами серии Raspberry Pi через 40-контактный GPIO.

• ЦАП: PCM5122
• Аудиовыходы: 3,5 мм и RCA
• Хранилище: M.2 2230/2242

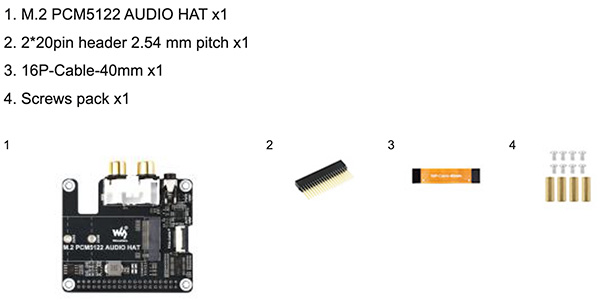

Комплектация

• Основана на 40-контактном GPIO-разъеме Raspberry Pi, совместим с платами серии Raspberry Pi.

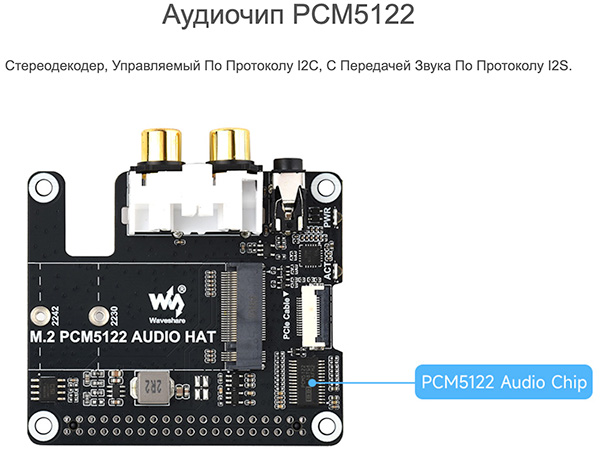

• В устройстве используется профессиональный стереофонический ЦАП PCM5122, управляемый по протоколу I2C, а передача звука осуществляется через интерфейс I2S.

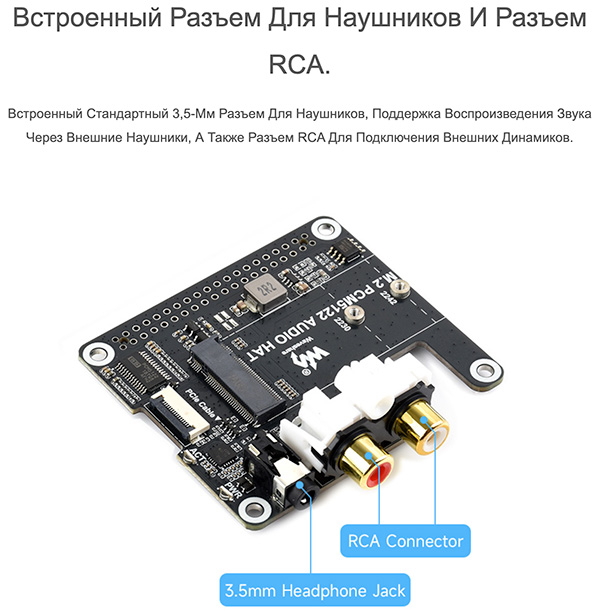

• Встроенный стандартный 3,5-мм разъем для наушников, поддержка воспроизведения звука через внешние наушники.
• Встроенный разъем RCA для использования с акустическими системами и другими устройствами в различных сценариях.
• Поддерживает частоту дискретизации до 384 кГц.
• Поддерживает аудиоданные с разрешением до 32 бит.

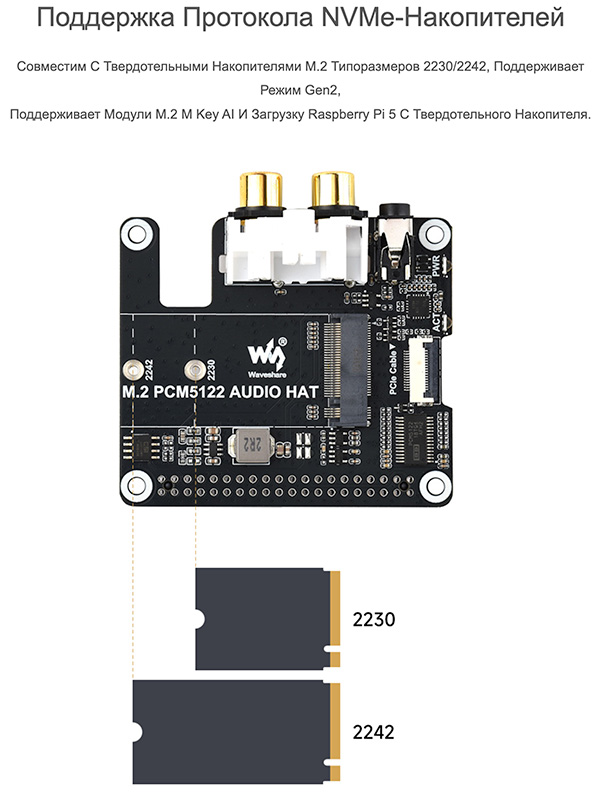

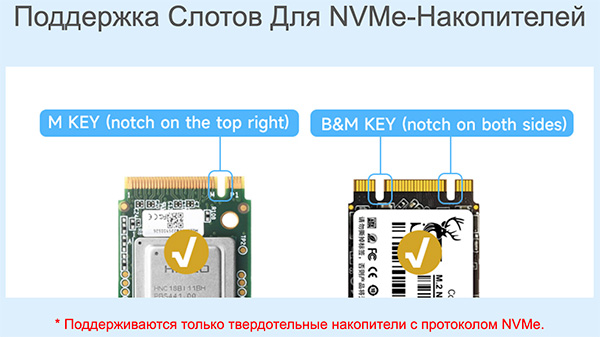

• Поддерживает твердотельные накопители M.2 типоразмеров 2230/2242 или модули M.2 M KEY AI.

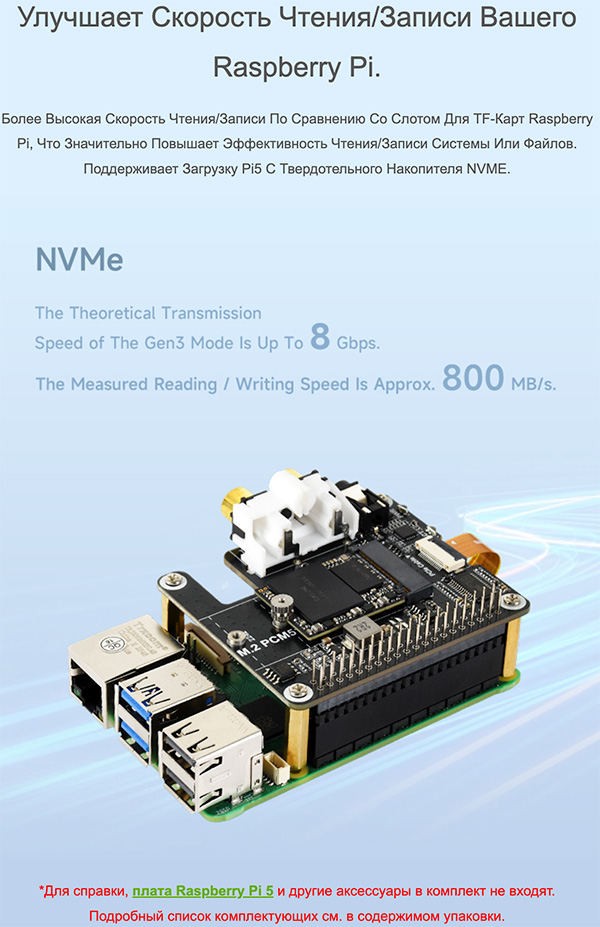

• Поддерживает M.2 M KEY со скоростью передачи данных до 8 Гбит/с.
