| SKU |
23229 |
|---|---|
| Бренд |
Waveshare |
| Рабочее напряжение |
3,3 В |
| Интерфейс связи |
I2C |
| Логическое напряжение |
3,3 В |
| Характеристики акселерометра |
Разрешение – 16 бит |
| Прочее |
Диапазон измерения (влажность) -30 ~ 100°C |
| Характеристики гирометра |
Разрешение – 16 бит |
| Характеристики магнитометра |
Разрешение – 16 бит |
| Характеристики барометра |
Разрешение – 24-битные данные давления, 16-битные данные температуры; |
| Характеристики датчика температуры и влажности |
Точность измерения (влажность) ±2% отн. вл. |
| Разрешение датчика распознавания цвета |
4 канала RGBC, 16 бит на канал |
| Разрешение микросхемы АЦП |
16 бит |

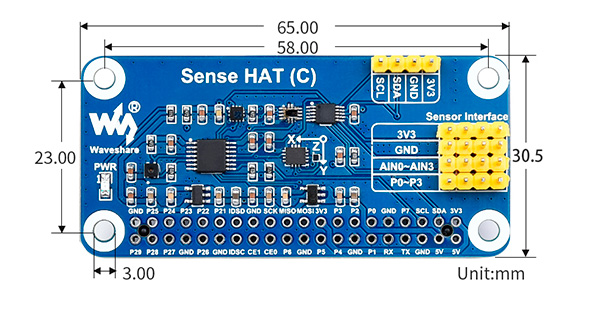

| Размеры |
65х30,5 мм |
| Вес |
0,01 кг |

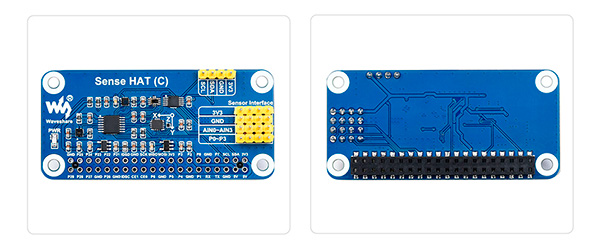

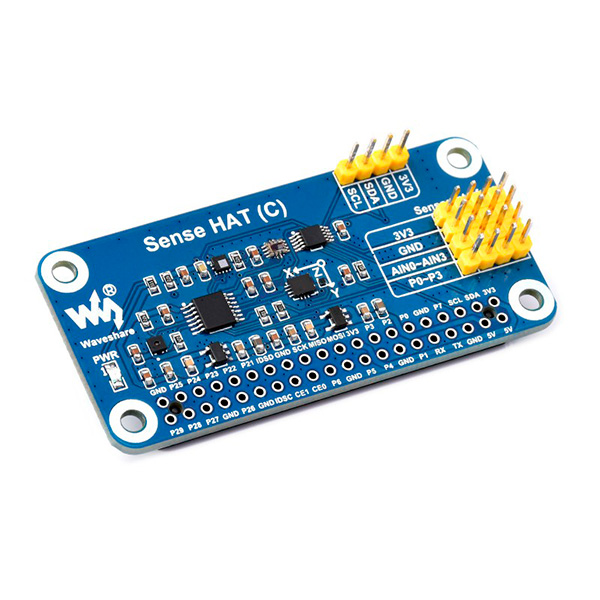

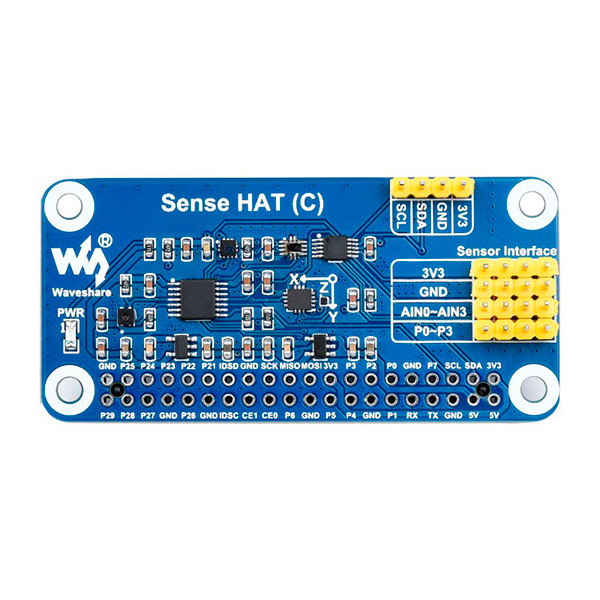

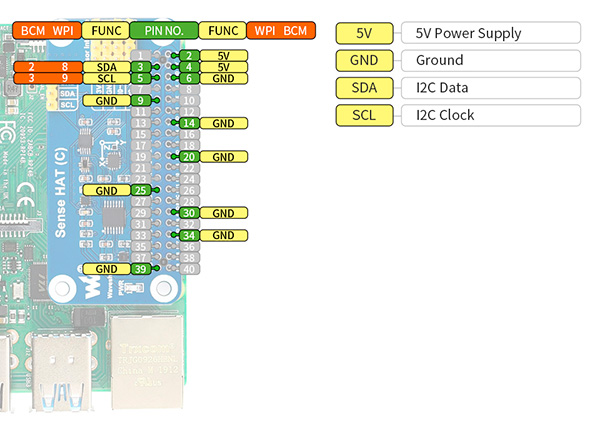

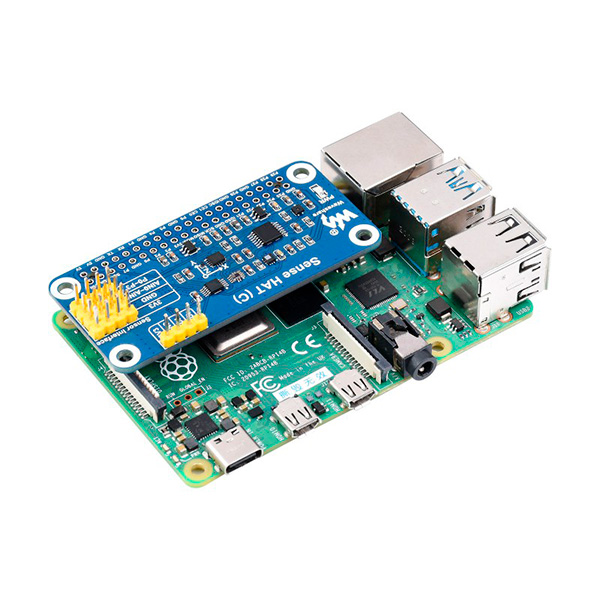

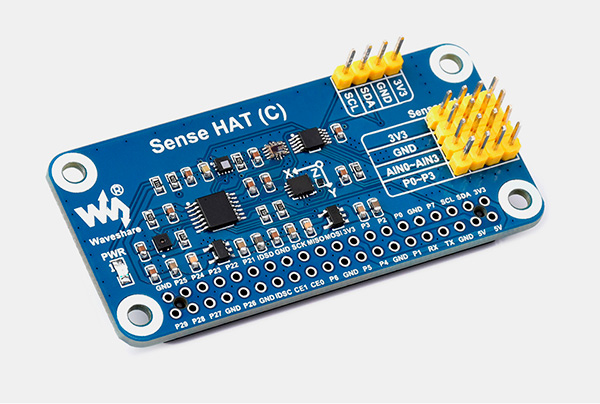

Sense HAT (C) — плата расширения для Raspberry Pi с набором датчиков движения, ориентации и параметров окружающей среды. Она подходит для учебных и исследовательских проектов, робототехники, регистрации измерений и разработки устройств на базе Raspberry Pi. Подключение выполняется через стандартный 40-контактный GPIO-разъём и интерфейс I2C.

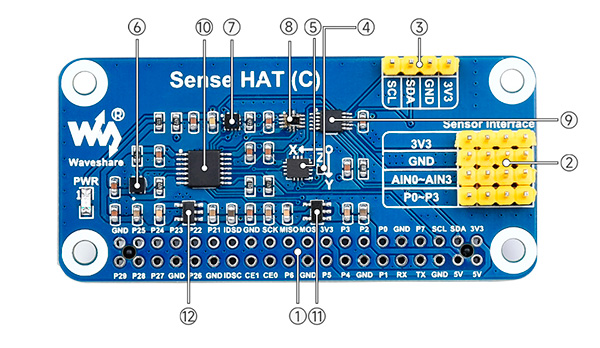

На плате установлены 3-осевой акселерометр, 3-осевой гироскоп и 3-осевой магнитометр QMI8658C+AK09918, датчики температуры и влажности SHTC3, барометрического давления LPS22HB и цвета TCS34725. Четырёхканальный 16-битный АЦП SGM58031 позволяет подключать аналоговые внешние датчики. Управляющие контакты I2C выведены для работы с другими хост-платами, включая STM32 и Arduino. Разрешение датчиков движения и магнитометра составляет 16 бит, барометр формирует 24-битные данные давления и 16-битные данные температуры. Плата работает при напряжении 3,3 В, имеет размеры 65×30,5 мм и весит 0,01 кг. В комплекте предусмотрены ресурсы разработки и руководства с примерами для Raspberry Pi, STM32 и Arduino.

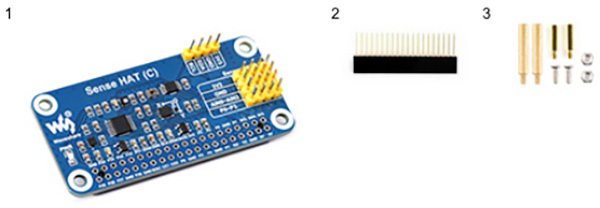

Комплектация

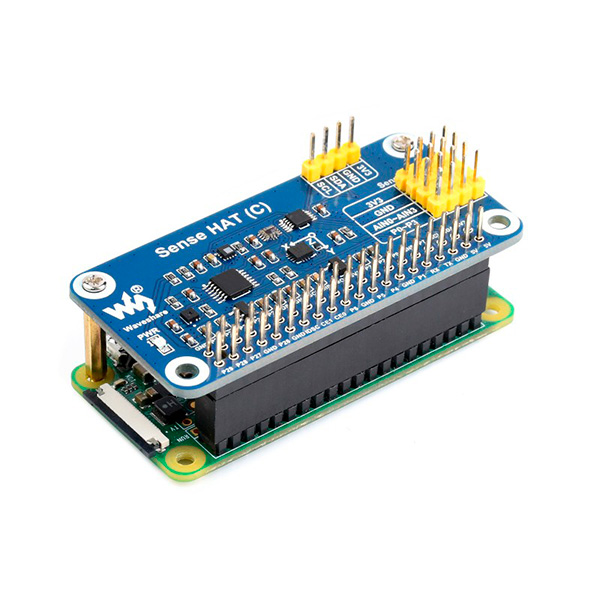

- Стандартный разъем расширения Raspberry Pi 40PIN GPIO, поддерживает платы серии Raspberry Pi.
- Встроенный QMI8658C+AK09918 (3-осевой акселерометр, 3-осевой гироскоп и 3-осевой магнитометр), определяет движение, ориентацию и магнитное поле.
- Встроенный цифровой датчик температуры и влажности SHTC3, позволяет контролировать окружающую среду.
- Встроенный датчик барометрического давления LPS22HB, позволяет контролировать окружающую среду.
- Встроенный датчик цвета TCS34725, определяет цвет близлежащего объекта.

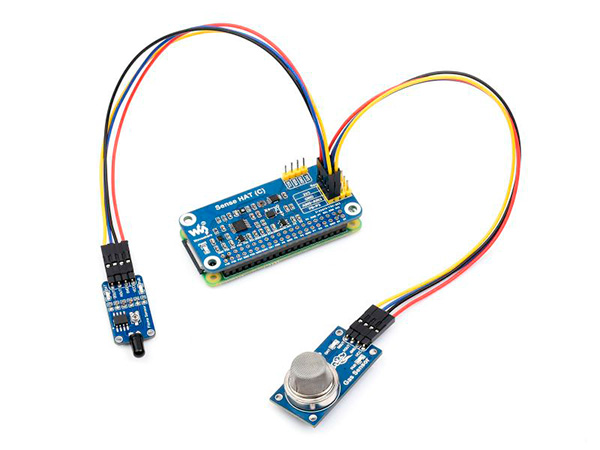

- Встроенный SGM58031, 4-канальный 16-битный прецизионный АЦП, расширение АЦП для поддержки большего количества внешних датчиков.

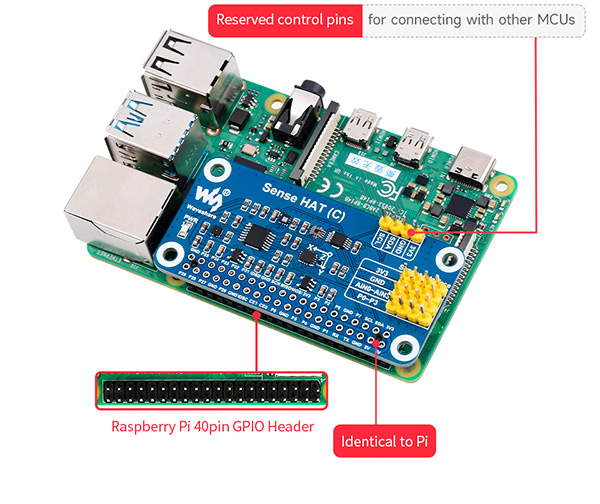

- Управляющие контакты Breakout I2C для подключения других хост-плат, таких как STM32 и Arduino.
- Поставляется с ресурсами разработки и руководством (примеры для Raspberry Pi/STM32/Arduino).
