| Производитель |
Waveshare |
|---|---|
| SKU |
15141 |
| Part Number |
Li-ion Battery HAT (EN) |
| Выходное напряжение |
5 В |
| Применимая батарея |
3.7V 14500 литиевая батарея (4.2V при полной зарядке) |

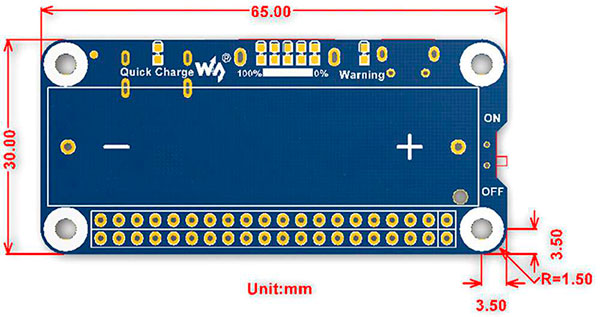

| Размеры |
65 мм × 30 мм |
| Размер монтажного отверстия |
3,0 мм |
| Встроенные индикаторы |
быстрая зарядка, предупреждение и мощность |
| USB |
Type-C x1, Type-A x1, Micro USB x1 |

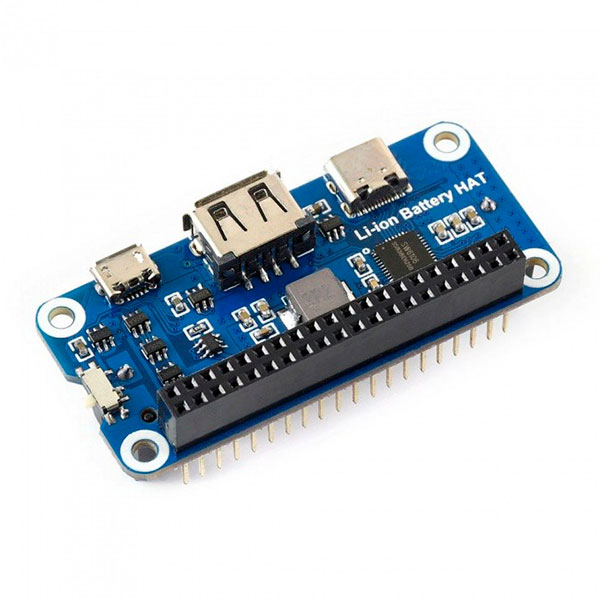

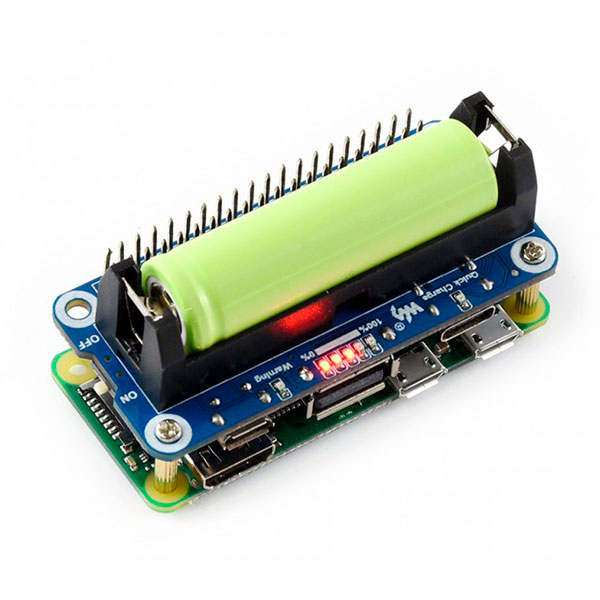

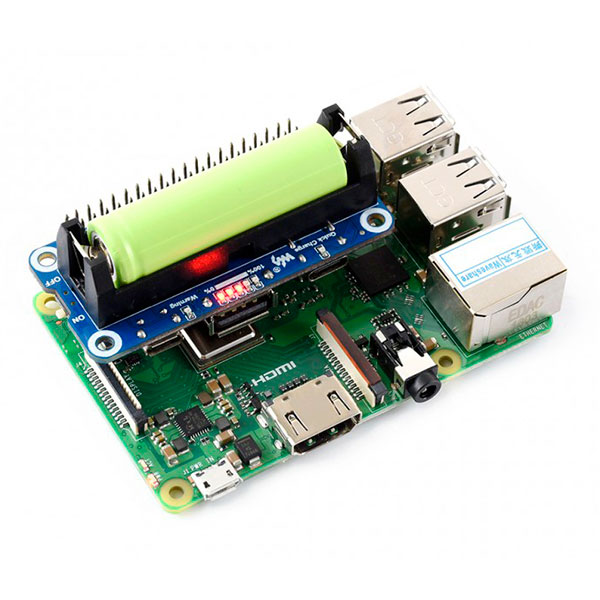

Waveshare Battery HAT — плата питания для Raspberry Pi с держателем литий-ионного аккумулятора 14500 и выходом 5 В. Она предназначена для мобильных и автономных проектов, где Raspberry Pi требуется питать от сменной батареи. Модуль также может использоваться как небольшой источник 5 В для других устройств.

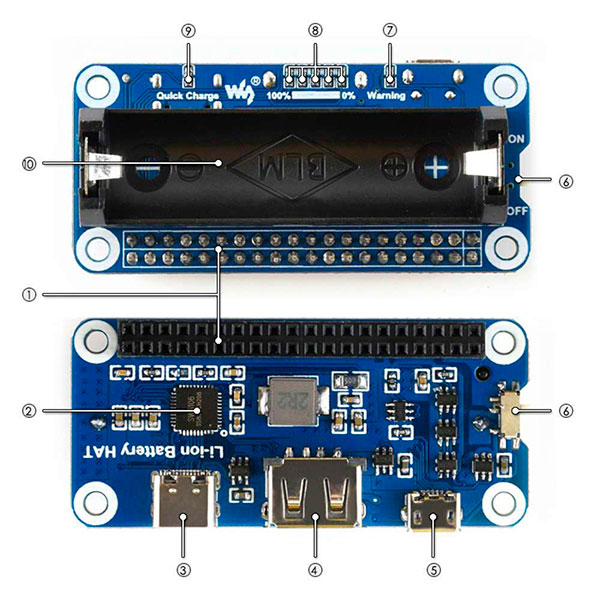

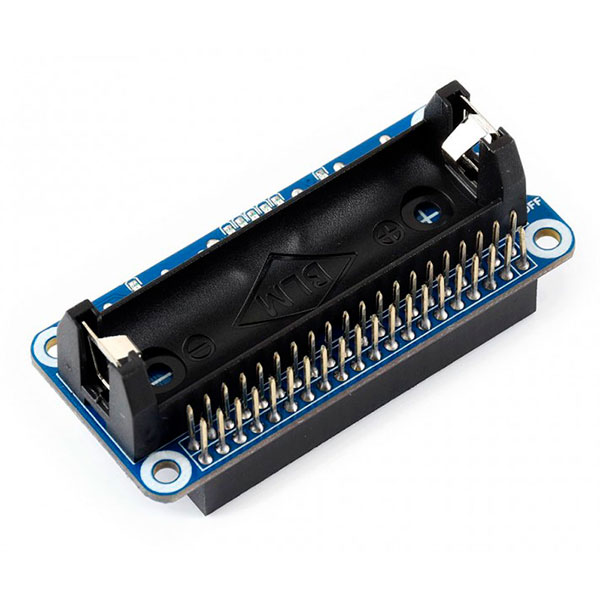

Управление питанием выполняет микросхема SW6106, поддерживающая двунаправленную быструю зарядку и протоколы PD, QC, FCP, PE и SFCP. Аккумулятор устанавливается в держатель 14500; применимая батарея имеет номинальное напряжение 3,7 В и 4,2 В при полной зарядке. Выходное напряжение платы составляет 5 В. Разъём USB Type-C используется для зарядки аккумулятора и выхода питания, USB Type-A — для выхода 5 В, Micro USB — для зарядки. Пять светодиодов отображают ёмкость и состояние зарядки, отдельные индикаторы показывают быструю зарядку, предупреждение и питание. Защитная схема предотвращает неправильное подключение, перезаряд и переразряд, перегрузку по току и короткое замыкание. В комплект входит модуль с литий-ионной батареей, стойки, винты и гайки. Размеры платы — 65×30 мм.
Комплектация
- Модуль (с литий-ионной батареей) – 1 шт.
- Стойки – 2 шт.
- Винты – 3 шт.
- Гайки – 3 шт.
