| Бренд |
Waveshare |
|---|---|
| SKU |
28557 |
| Part No. |
EG25-G 4G GbE USB3.2 HAT+ |
| Стандарт |
HAT+ |
| Совместимость |
Raspberry Pi 5 |
| USB |
3xUSB 3.2 Gen1 |
| Ethernet |
1x Gigabit Ethernet port |
| miniPCIe |
1 х miniPCIe |
| Внешние размеры |
85 х 56,5 мм |
| Вес |
0.202 кг |
| Коммуникационные протоколы модуля EG25-G mPCIe |
TCP, UDP, PPP, FTP, HTTP, NTP, PING, QMI, NITZ, SMTP, MQTT, CMUX, HTTPS, FTPS, SMTPS, SSL, MMS, FILE |
| Передача данных LTE-FDD |
150 Mbps (DL) / 50 Mbps (UL) |
| Передача данных LTE-TDD |
130 Mbps(DL) / 30 Mbps(UL) |
| Передача данных HSPA+ |
42 Mbps (DL) / 5.76 Mbps (UL) |
| Передача данных EDGE |
296 Kbps (DL) / 236.8 Kbps (UL) |
| Передача данных GPRS |
107 Kbps (DL) / 85.6 Kbps (UL) |

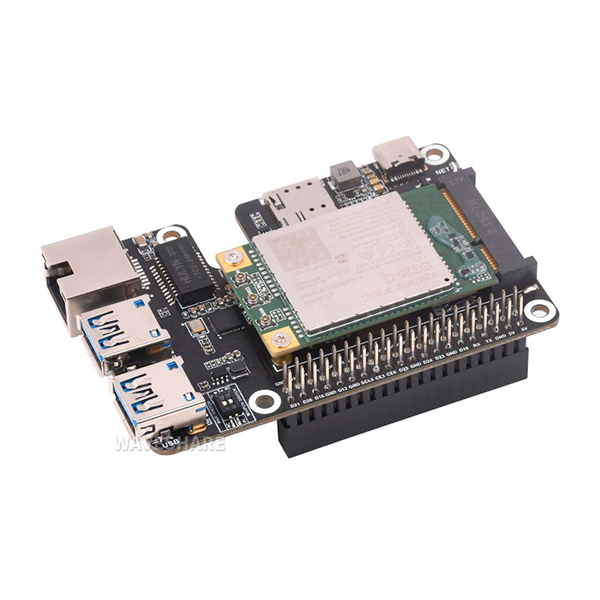

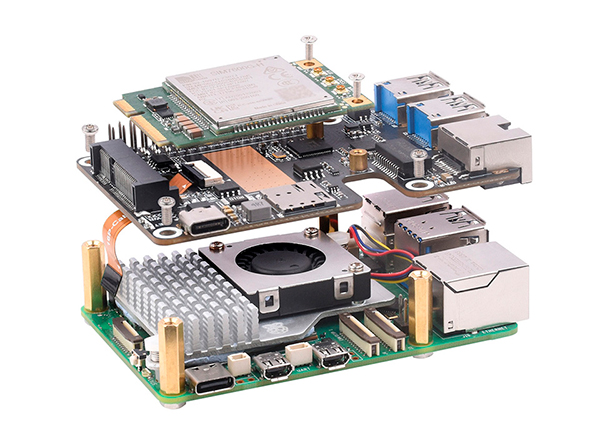

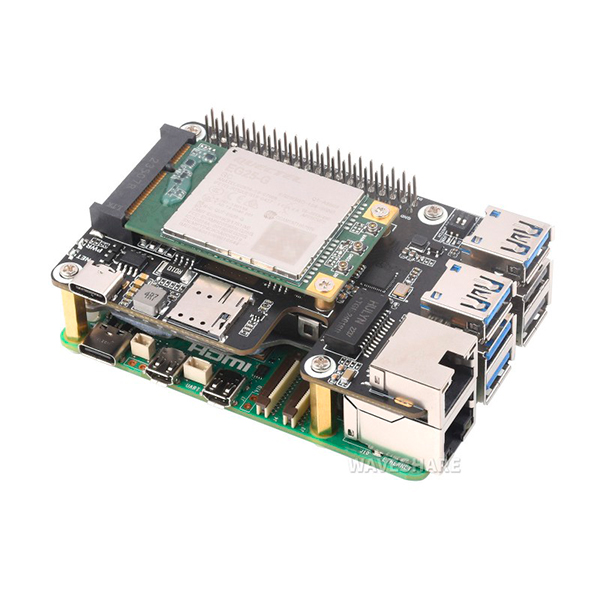

Плата PCIe HAT+ с модулем EG25-G-mPCIe предназначена для Raspberry Pi 5 и добавляет мобильную связь, гигабитный Ethernet и порты USB 3.2 Gen1. Она подходит для сетевых шлюзов, систем удалённого доступа, телеметрии и инженерных устройств, использующих 4G-соединение.

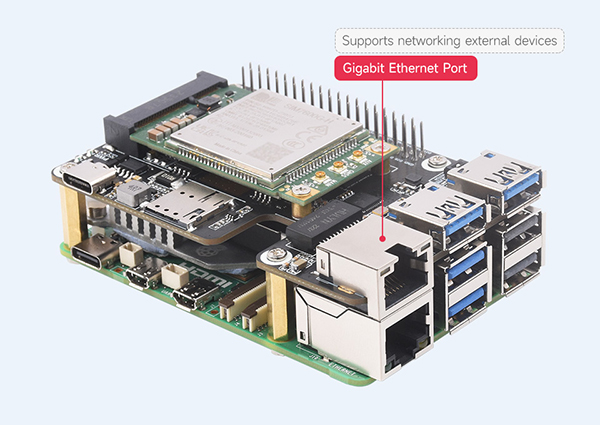

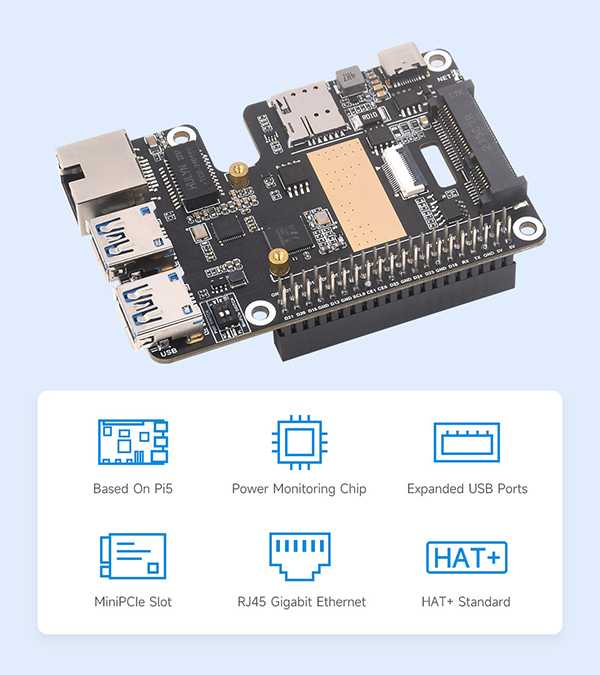

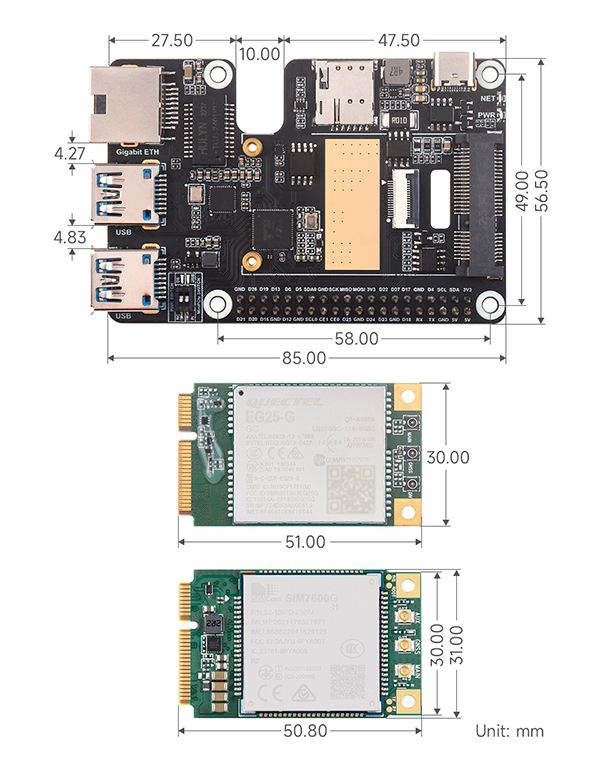

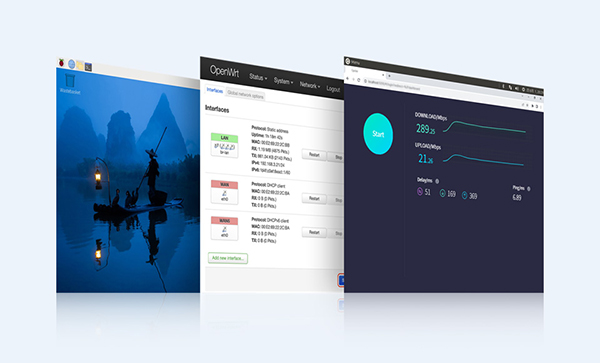

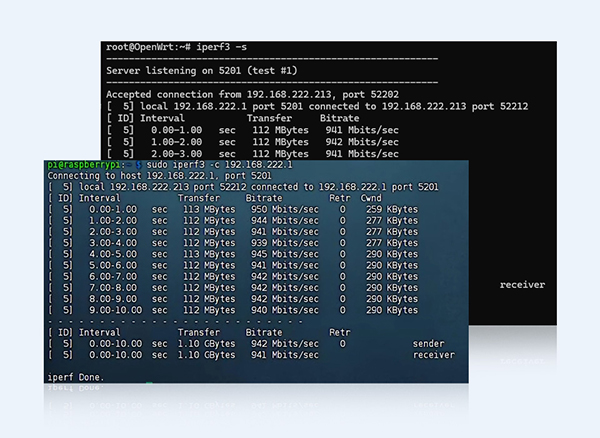

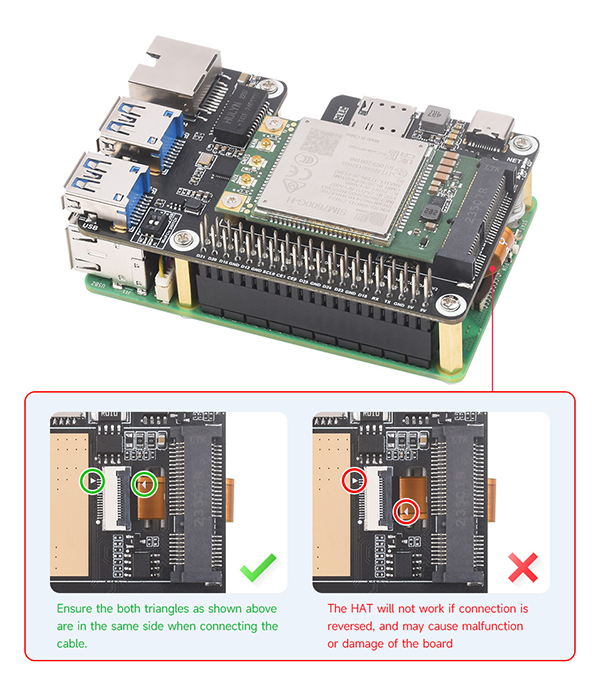

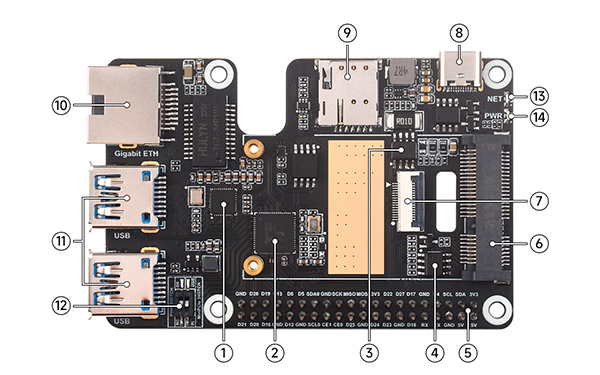

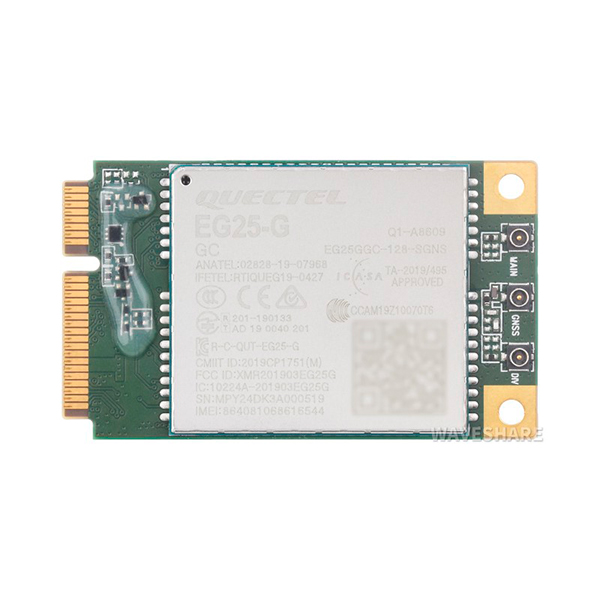

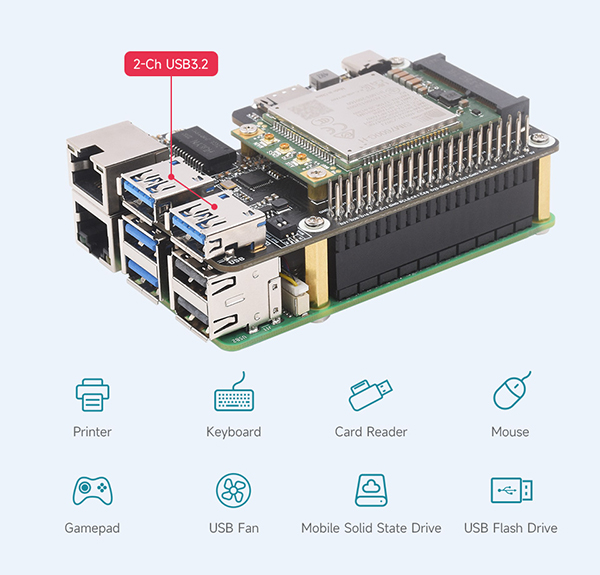

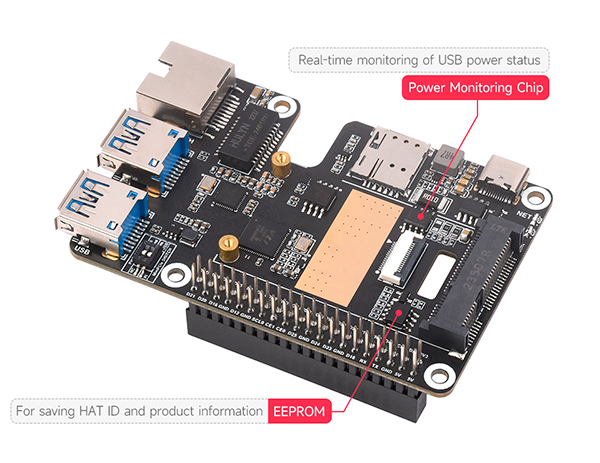

Подключение к Raspberry Pi 5 выполняется через 16-контактный интерфейс PCIe. На плате установлен разъём miniPCIe для EG25-G, слот Nano-SIM, два расширенных порта USB 3.2 Gen1 и гигабитный Ethernet на RTL8153B. Сетевой порт работает со скоростью до 1000 Мбит/с и совместим со скоростью 100 Мбит/с. Модуль поддерживает TCP, UDP, PPP, FTP, HTTP, MQTT, HTTPS и другие протоколы. Максимальная скорость LTE-FDD составляет 150 Мбит/с на приём и 50 Мбит/с на передачу, LTE-TDD — 130 и 30 Мбит/с. Поддерживаются Raspberry Pi OS, Ubuntu и OpenWRT. EEPROM используется для хранения идентификатора HAT и информации о плате, а INA219 — для контроля энергопотребления. Размеры — 85×56,5 мм, вес — 0,202 кг.

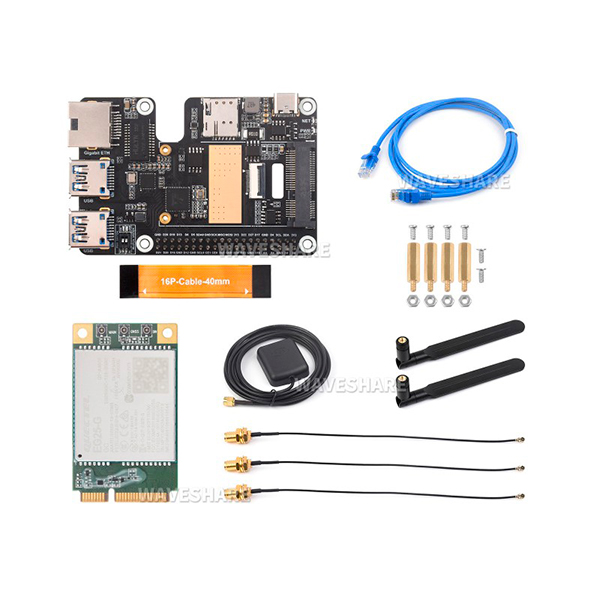

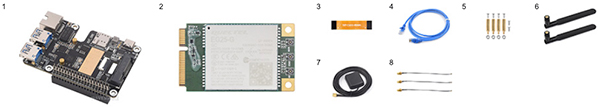

Комплектация
- Новый обновленный стандарт HAT+
- Поддерживает автоматическое определение программного обеспечения/прошивки Raspberry Pi
- Основанный на оригинальном стандарте HAT, HAT + – это новый стандарт, представленный Raspberry Pi.
- Совместим с Raspberry Pi 40PIN GPIO,
- Подключаем и работаем.
- Интегрирован чип EEPROM для автоматической загрузки конфигурации платы, что упрощает процесс разработки.
- Имеет стандартные размеры, что обеспечивает идеальную совместимость с Raspberry Pi.

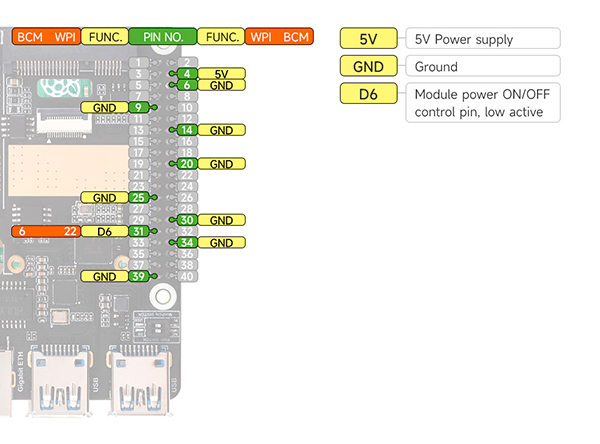

- Поддерживает питание через Raspberry Pi 40PIN GPIO
