| Производитель |
Waveshare |
|---|---|
| SKU |
17852 |
| Part No. |
2-CH TRIAC HAT |
| Напряжение переменного тока |
100 ~ 600 В |
| Переменный ток |
0–20 А |
| Контроллер |
STM32F030 |
| Коммуникационная шина |
I2C/UART |
| Скорость передачи данных UART |
1,2 ~ 921,6 кбит/с |
| Скорость передачи данных I2C |
1024 кбит/с |
| Напряжение логического уровня |
3,3 В/5 В |

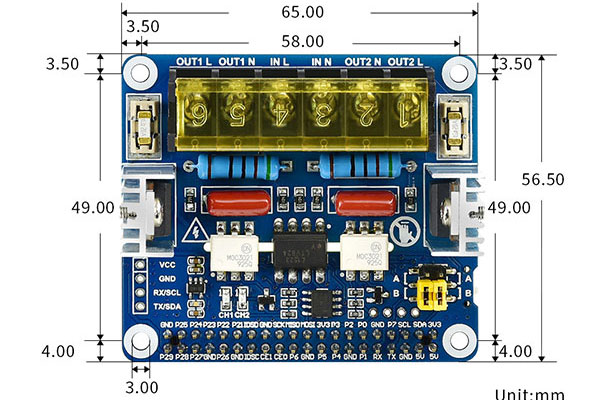

| Размеры |
65 × 56,5 (мм) |
| Вес |
0,052 кг |

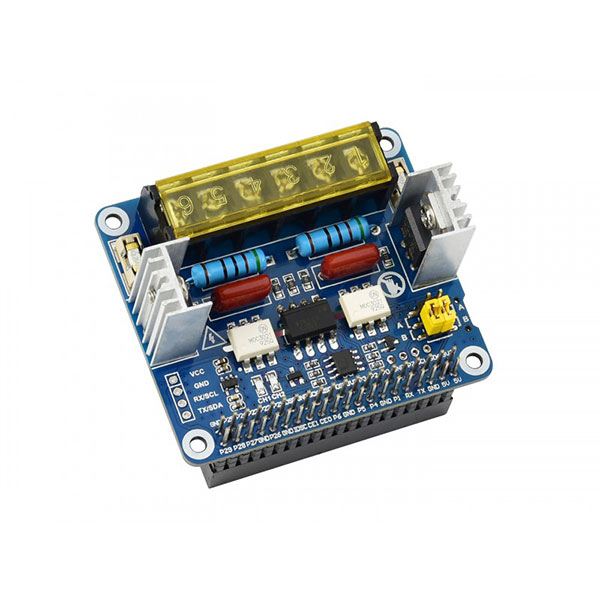

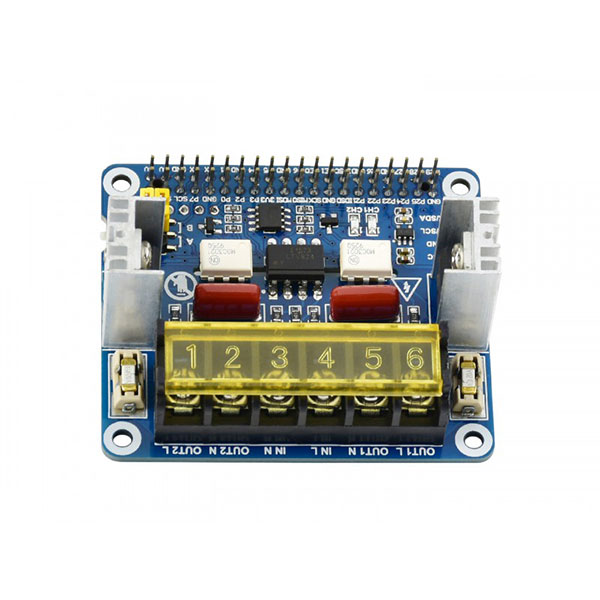

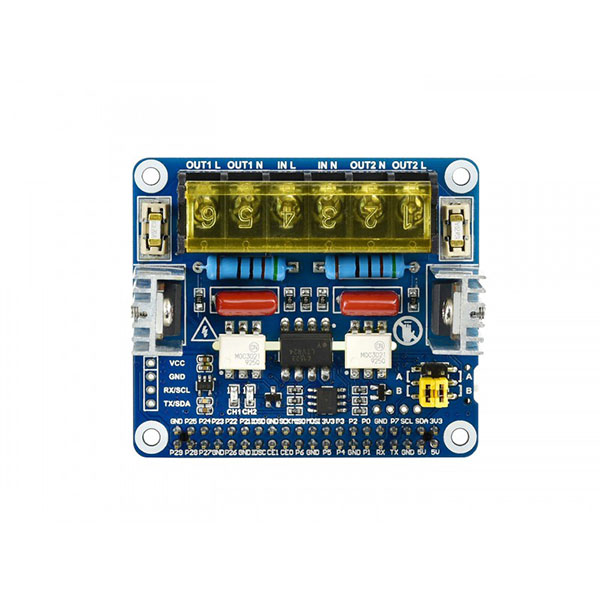

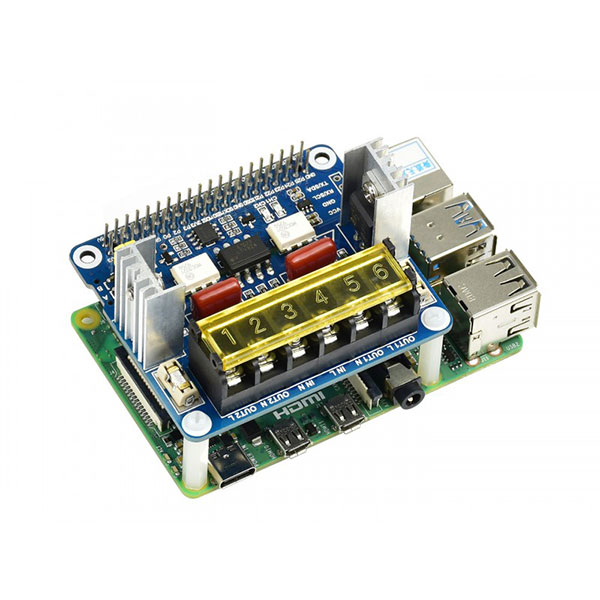

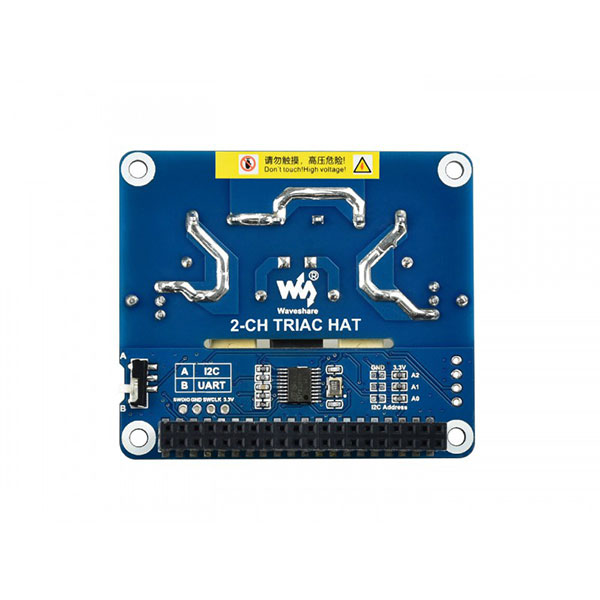

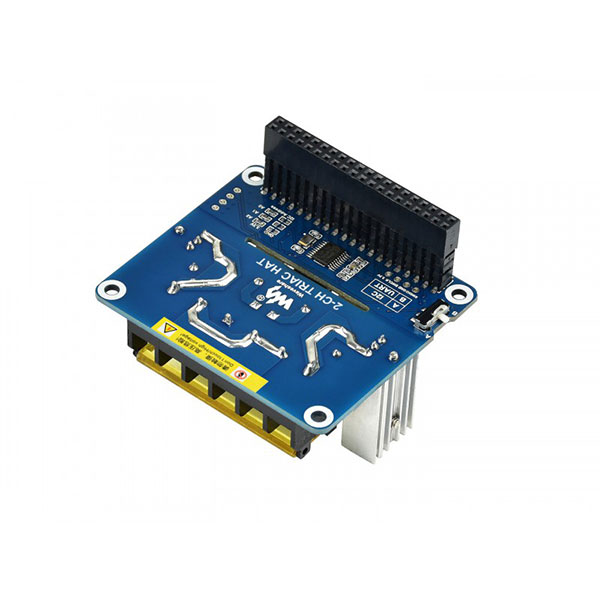

Двухканальный симисторный HAT Waveshare предназначен для управления нагрузками переменного тока через Raspberry Pi. Модуль подходит для автоматизации, силовых исполнительных устройств и управления бытовой техникой при соблюдении электрических требований к нагрузке, охлаждению и монтажу.
Плата использует контроллер STM32F030 и поддерживает обмен по I2C или UART. Диапазон переменного напряжения составляет 100–600 В, ток — 0–20 А, заявленная выходная мощность — до 4400 Вт при идеальных условиях теплоотвода. Оптопара изолирует цепь управления от высоковольтной части, RC-демпфер снижает влияние перепадов напряжения, а индикаторы показывают состояние каналов. Скорость UART достигает 921,6 кбит/с, I2C — 1024 кбит/с. Предусмотрены предохранитель на 20 А и стандартный 40-контактный GPIO-разъём. Работа с сетевым напряжением требует квалифицированного монтажа и соблюдения мер безопасности.
- Каналы: два симисторных выхода
- Напряжение: 100–600 В AC
- Ток: до 20 А
Комплектация

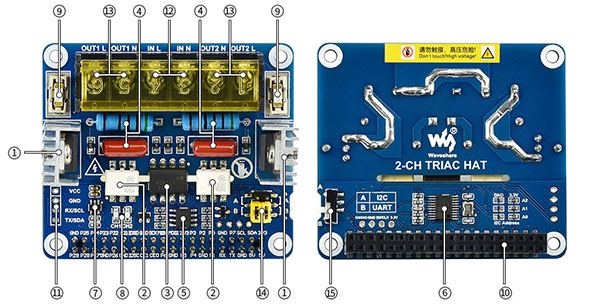

- Контроллер STM32F0 MCU требует минимальных ресурсов Raspberry Pi, поддерживает связь по UART / I2C
- Схема RC-демпфера защищает симистор от перепадов напряжения
- Выходная мощность до 4400 Вт при идеальных условиях теплоотвода
- Изоляция с помощью оптопары предотвращает помехи от цепи высокого напряжения
- Индикатор для удобной проверки состояния симистора
- Зарезервированный интерфейс UART и I2C для работы с другими платами управления хостом
- Скорость передачи данных: до 921,6 кбит/с для UART, до 1024 кбит/с для I2C
- Поставляется с ресурсами для разработки и руководством (примеры на C и Python)
