| Тип продукта |
Промышленная изолированная плата расширения интерфейса для Raspberry Pi |
|---|---|
| Совместимость |
Raspberry Pi 4B, Raspberry Pi 5 |
| КОММУНИКАЦИОННЫЙ ИНТЕРФЕЙС |
SPI + UART |
| Интерфейс |
1-канальная изолированная CAN FD, 1-канальная изолированная CAN, 2-канальный изолированный RS485, 1-канальный изолированный RS232 |
| Cхема микросхемы |
MCP2518FD+, MCP2562FD, MCP2515+, SN65HVD230, SC16IS752+, SP485, SP3232EEN |
| Способы подачи питания (выберите один из двух) |
Порт питания 5V Type-C адаптера с разъемом Pi5 (B), Внешняя винтовая клемма для ввода напряжения постоянного тока с напряжением 7-36 В |
| Размеры |

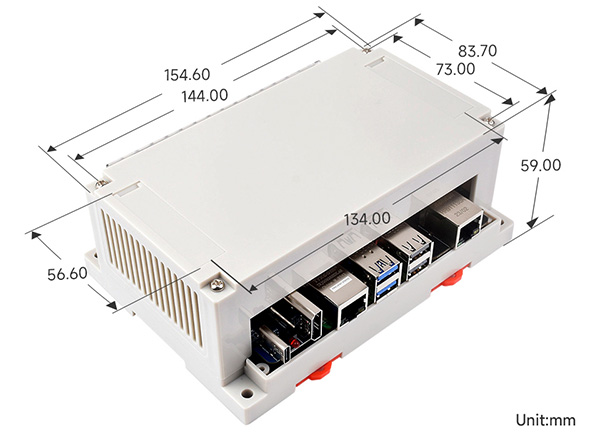

154,6 × 83,7 × 59 мм |
| Размещение |

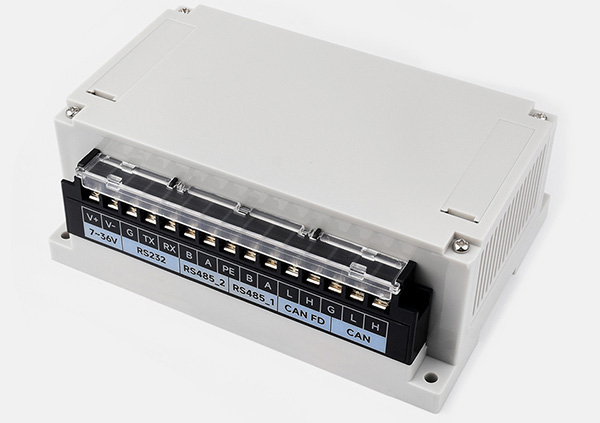

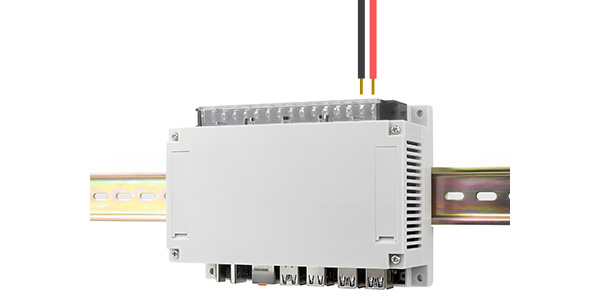

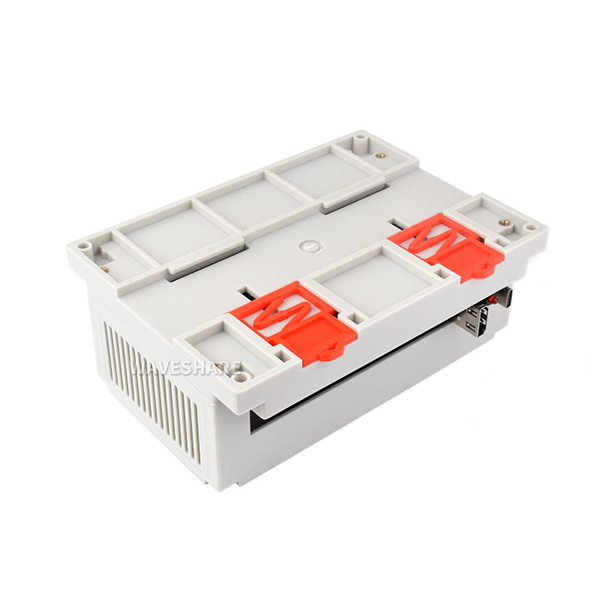

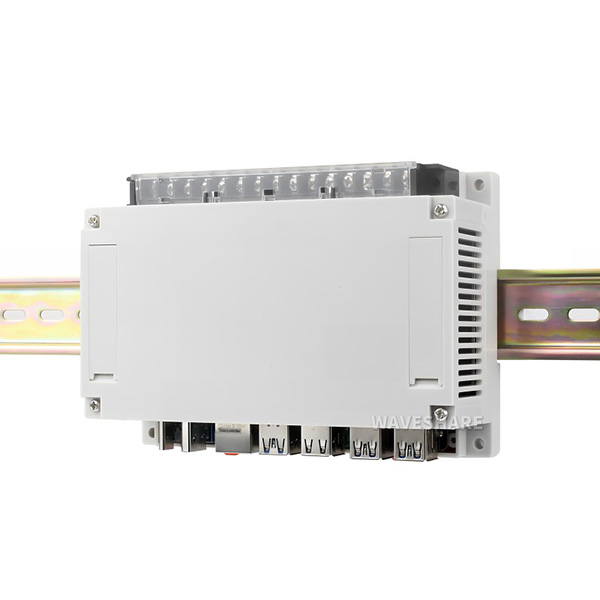

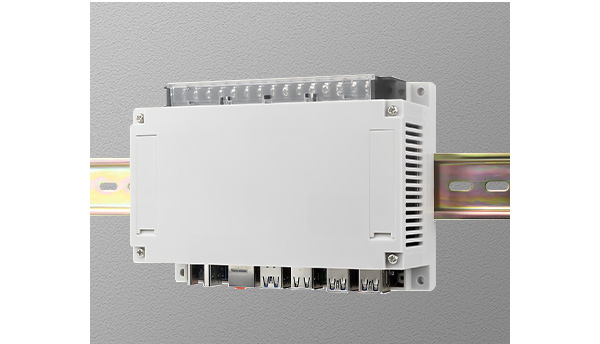

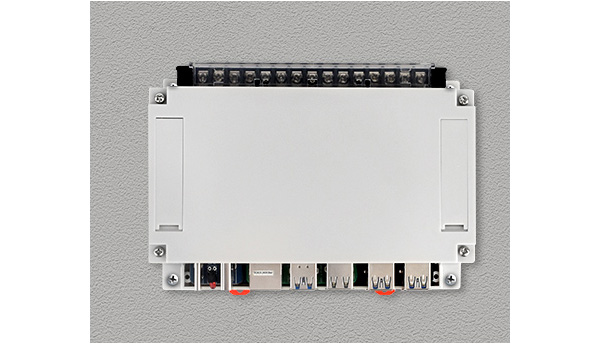

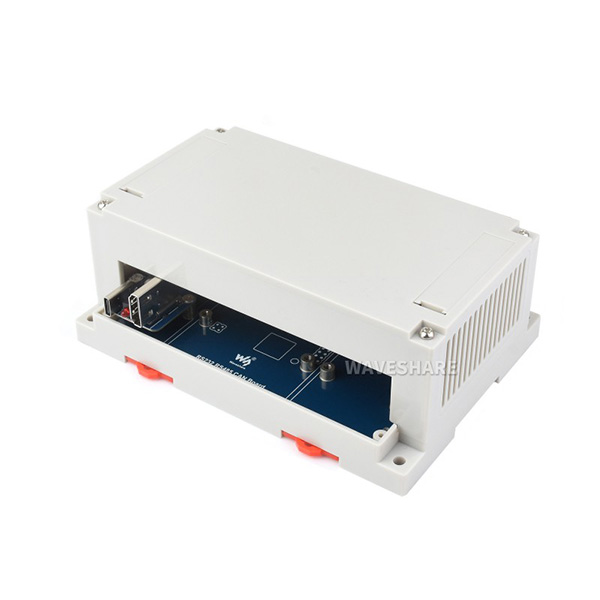

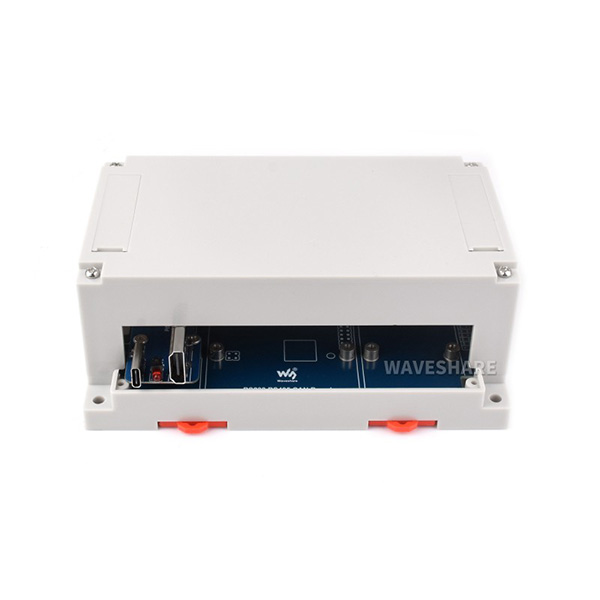

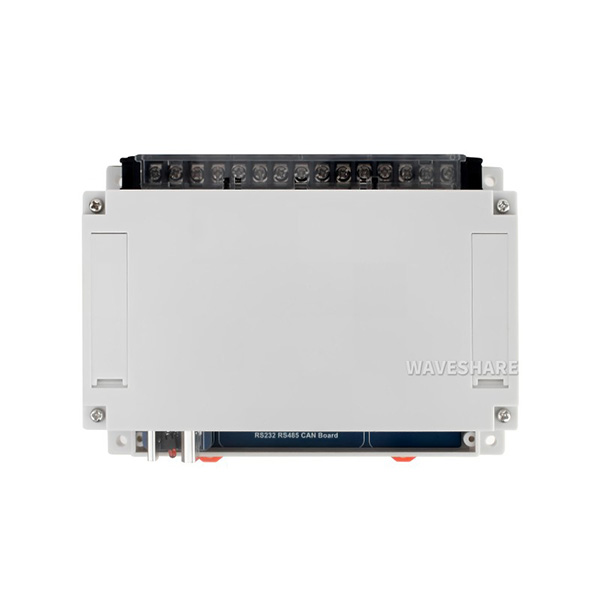

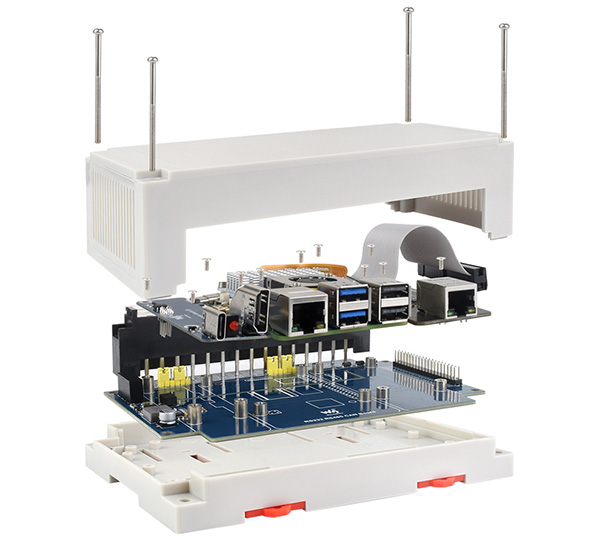

Экологически чистый пластиковый корпус, поддерживает настенный монтаж и крепление на рейку |

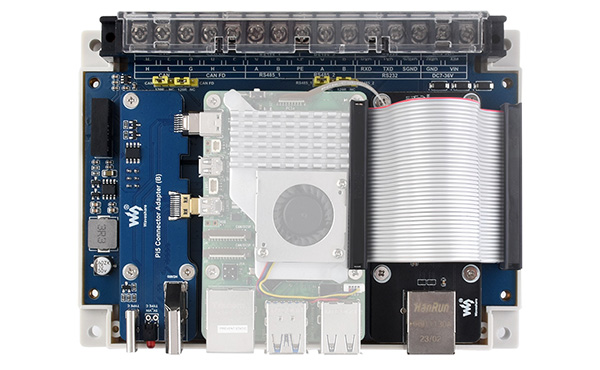

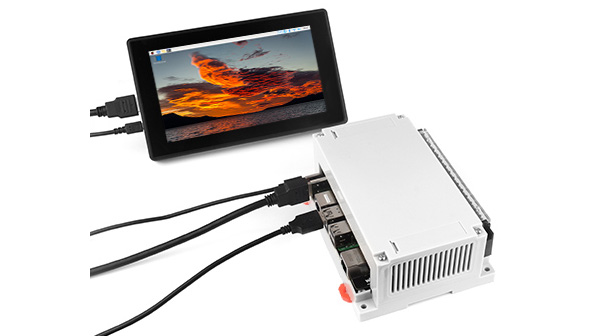

Изолированная плата расширения для Raspberry Pi 4B и Raspberry Pi 5 предоставляет промышленные интерфейсы RS232, RS485, CAN и CAN FD. Она подходит для автоматизации, контроллеров, измерительных систем и интеграции одноплатного компьютера с промышленными шинами. Плата устанавливается в экологически чистый пластиковый корпус, рассчитанный на настенный монтаж и крепление на рейку.

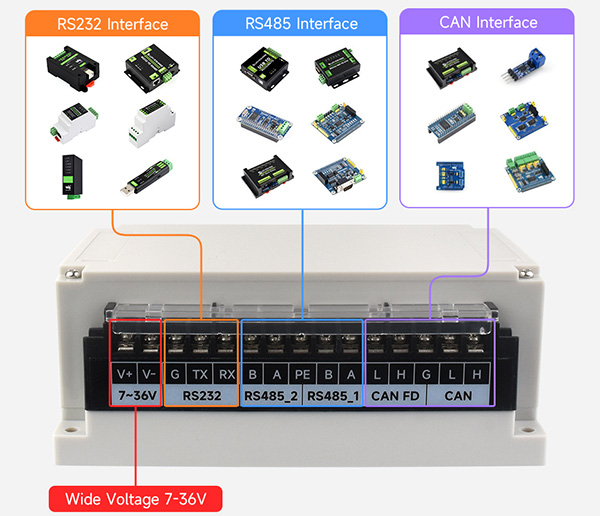

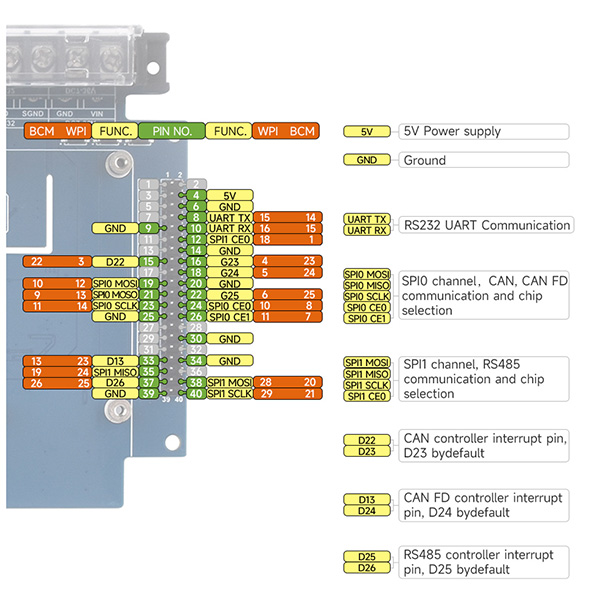

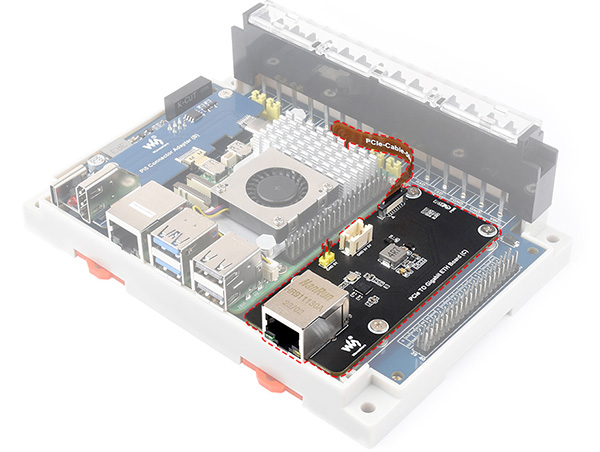

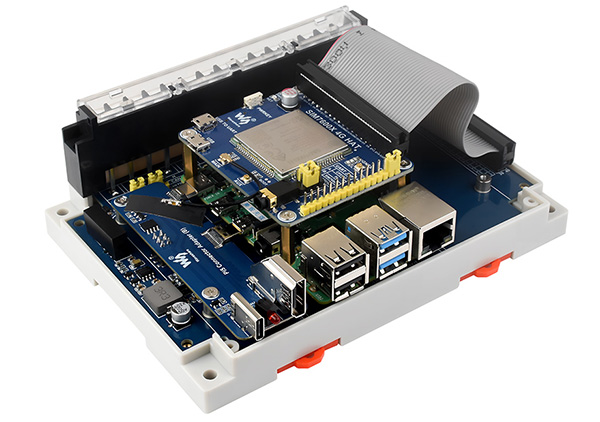

Через 40-контактный GPIO-разъём доступны два изолированных канала RS485, один изолированный RS232, один CAN и один CAN FD. Связь с Raspberry Pi выполняется по SPI и UART. Встроенные цифровая и силовая изоляция, TVS-защита, самовосстанавливающийся предохранитель и защитные диоды повышают устойчивость интерфейсов к помехам, перенапряжению и перегрузке. Предусмотрен клеммный резистор 120 Ом с настройкой перемычкой. Питание возможно через адаптер 5 В Type-C с разъёмом Pi5 (B) либо через внешнюю винтовую клемму постоянного тока 7–36 В. Через PCIe Raspberry Pi 5 допускается дальнейшее расширение функциями NVMe, Ethernet, USB и 4G/5G при отсутствии конфликтов контактов. Габариты корпуса — 154,6×83,7×59 мм.
Комплектация
- Основан на 40-контактном разъеме GPIO Raspberry Pi, подходит для Raspberry Pi 4B и Raspberry Pi 5
- Использует комбинационную схему SC16IS752 и SP485, расширяет SPI до 2x интерфейсов RS485
- Использует комбинационную схему MCP2515 и SN65HVD230, расширяет SPI до 1x CAN интерфейса.
- Использует комбинационную схему MCP2518FD и MCP2562FD, расширяет SPI до 1x интерфейса CAN FD
- Использует комбинационную схему Raspberry UART и SP3232EEN, расширяет UART до 1x интерфейса RS232
- Встроенные TVS (подавитель переходного напряжения), эффективно подавляют перенапряжение и переходные скачки напряжения в цепи, защищают от молний и электростатического разряда.
- Встроенный предохранитель самовосстановления и защитные диоды обеспечивают стабильные выходные значения тока/ напряжения, защиту от перегрузки по току / перенапряжения, повышают ударопрочность.
- Встроенная цельная изоляция источника питания, не требует дополнительного источника питания для изолированной клеммы, обеспечивает стабильные выходные сигналы тока/ напряжения интерфейсов RS232, RS485, CAN и CAN FD, а также улучшает характеристики защиты от помех и ударов.
- Встроенный цифровой изолирующий чип обеспечивает более безопасную передачу сигнала с изоляцией, а также лучшую стабильность и помехозащищенность.
- Винтовая клемма встроенного внешнего источника питания для питания с широким напряжением 7 ~ 36 В в сочетании с адаптером разъема Pi5 (B) обеспечивает одновременное питание Raspberry Pi и платы расширения.
- Встроенный клеммный резистор 120 ОМ, сконфигурированный перемычкой
- Зарезервированная накладка резистора прерывания для гибкого переключения вывода прерывания в случае конфликта выводов при работе с другими HAT
- Поставляется с онлайн-ресурсами разработки и руководством (примеры для Raspberry Pi Python / C)
