| Производитель |
Waveshare |
|---|---|
| SKU |
17009 |
| Part No. |
2.23inch OLED HAT |
| ДРАЙВЕР |
SSD1305 |
| Интерфейс |
SPI / I2C |
| Размер экрана |
диагональ 2,23 дюйма |
| Цвет дисплея |
белый |
| Разрешение |
128×32 |
| Угол обзора |
> 160 ° |
| Напряжение питания |
3,3 В/5 В |
| Логический уровень |
3,3 В |
| Вес |
0,019 кг |

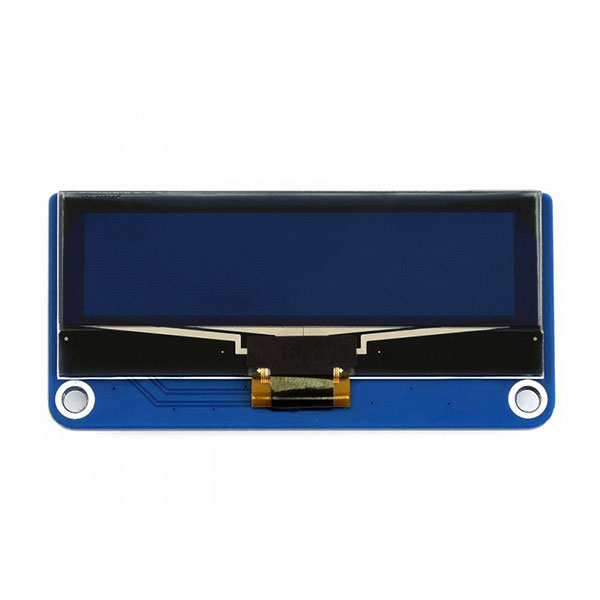

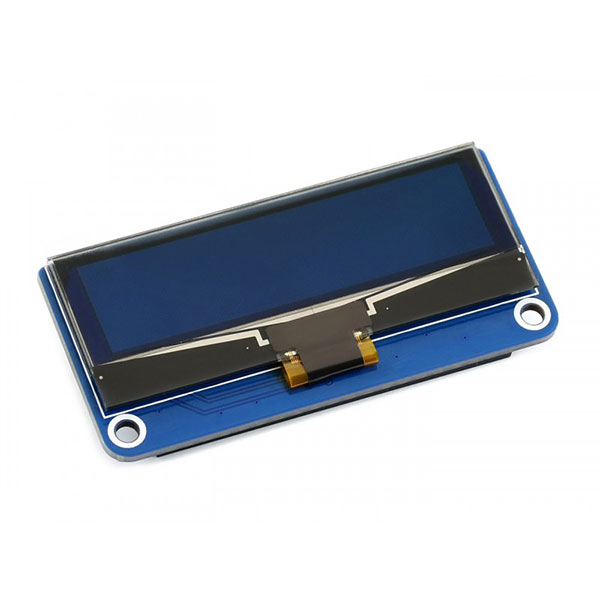

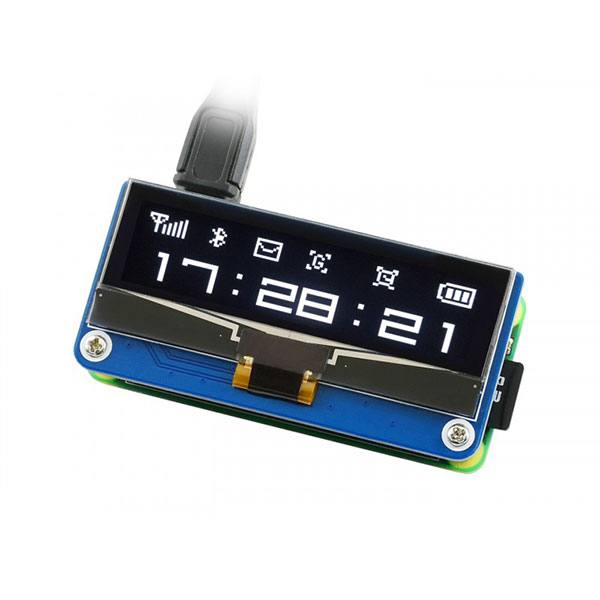

OLED-дисплей HAT с диагональю 2,23 дюйма предназначен для вывода текстовой и служебной информации в проектах на базе Raspberry Pi. Модуль выполнен в формате платы расширения и оснащён стандартным 40-контактным разъёмом GPIO. Разрешение 128×32 пикселя и белый цвет свечения подходят для отображения меню, параметров работы, статусов подключённых устройств и других компактных информационных элементов.
В основе дисплея используется драйвер SSD1305. Для обмена данными доступны интерфейсы SPI и I2C: SPI выбран по умолчанию, а переход на I2C выполняется настройкой встроенного резистора. Логический уровень составляет 3,3 В, питание допускает 3,3 или 5 В. Угол обзора превышает 160°, поэтому информация остаётся читаемой при наблюдении не строго перпендикулярно экрану. Помимо Raspberry Pi, плата поддерживает использование с Jetson Nano, а предусмотренные контакты управления позволяют подключать её к основным платам Arduino и STM32. Для разработки предоставляются руководство и примеры, рассчитанные на Raspberry Pi, Jetson Nano, Arduino и STM32. Вес модуля составляет 0,019 кг.
Комплектация

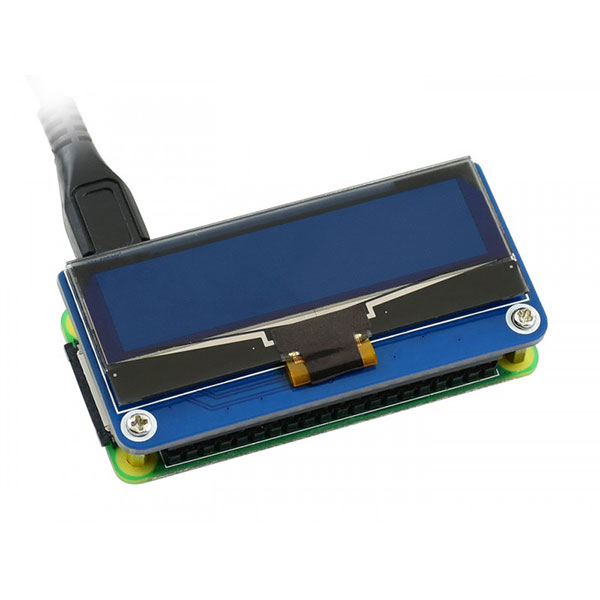

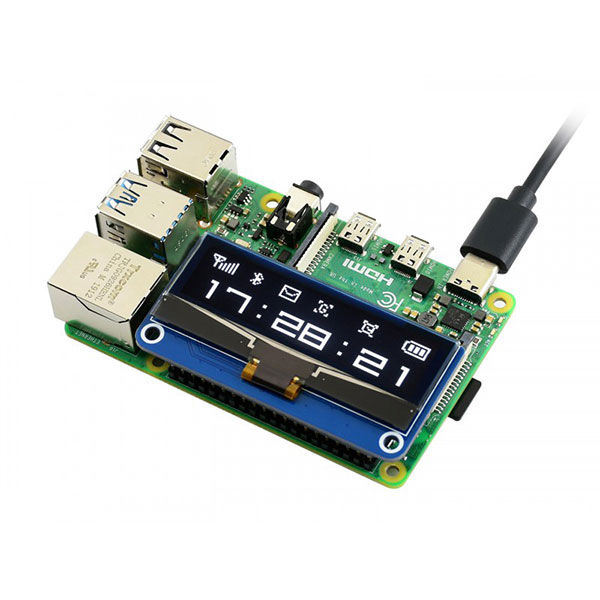

- Стандартный 40-контактный разъем расширения GPIO для Raspberry Pi, поддерживает платы серии Raspberry Pi, Jetson Nano

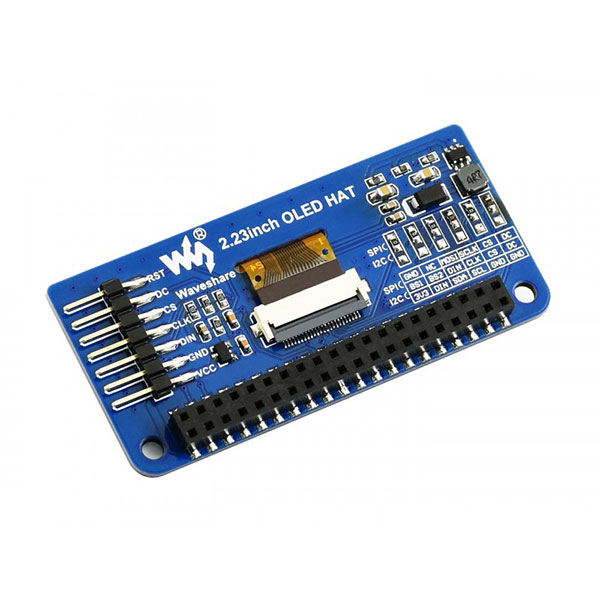

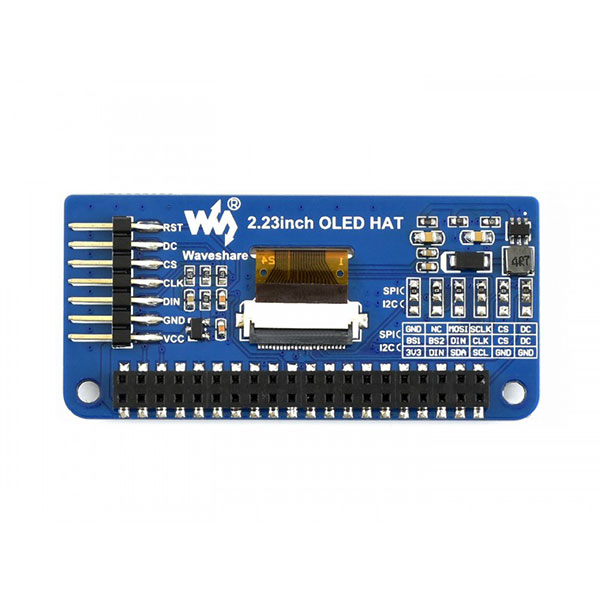

- Дополнительные интерфейсы: SPI (по умолчанию) или I2C, настраиваемый с помощью встроенного резистора

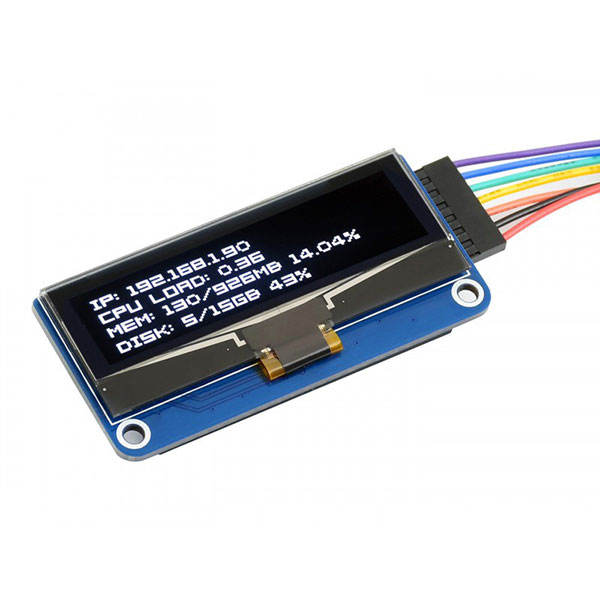

- Содержит контакты управления для основных плат, таких как Arduino/STM32
- Поставляется с ресурсами для разработки и руководством (примеры для Raspberry Pi/Jetson Nano/Arduino/STM32)
