4″ сенсорная панель управления Smart 86 Box на базе контроллера ESP32-S3

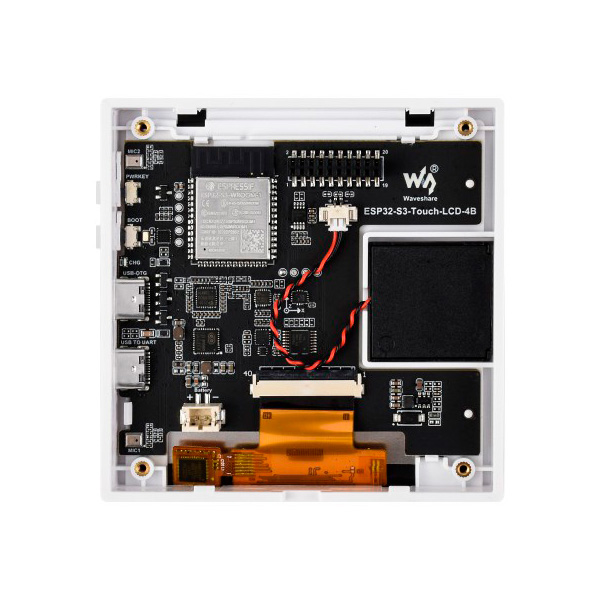

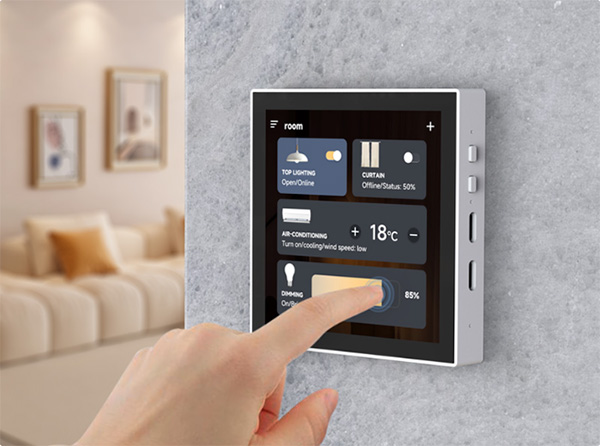

ESP32-S3 Smart 86 Box — компактная сенсорная панель управления и плата для разработки приложений на базе контроллера ESP32-S3. Устройство подходит для создания человеко-машинных интерфейсов, домашних шлюзов, интерактивных панелей, систем управления освещением и промышленных решений, где требуется локальный цветной экран и беспроводная связь.

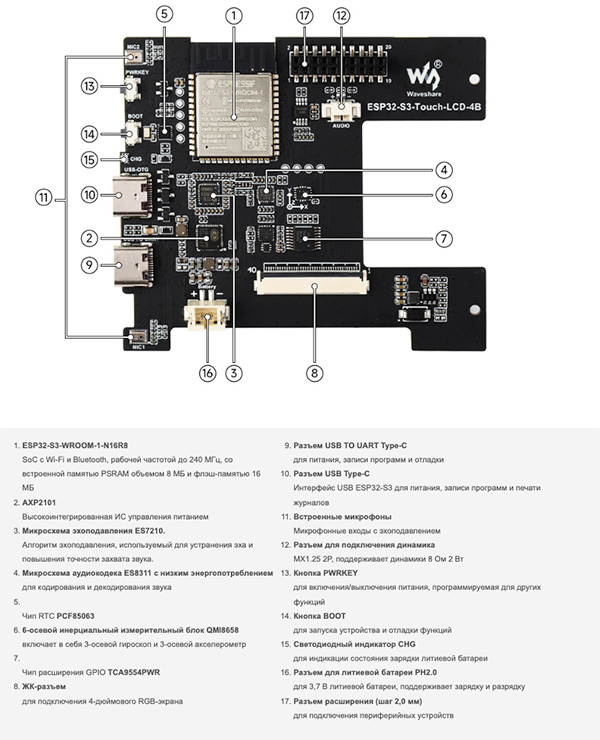

В основе платы установлен 32-битный двухъядерный процессор Xtensa LX7 с частотой до 240 МГц. Для программ и данных предусмотрены 16 МБ флеш-памяти, 8 МБ PSRAM, а также 512 КБ SRAM и 384 КБ ROM. Встроенный 4-дюймовый дисплей имеет разрешение 480 × 480 пикселей и отображает до 65 тысяч цветов. Емкостный сенсор поддерживает одновременное распознавание до пяти касаний и подключён через I2C, что удобно для экранных меню и элементов управления.

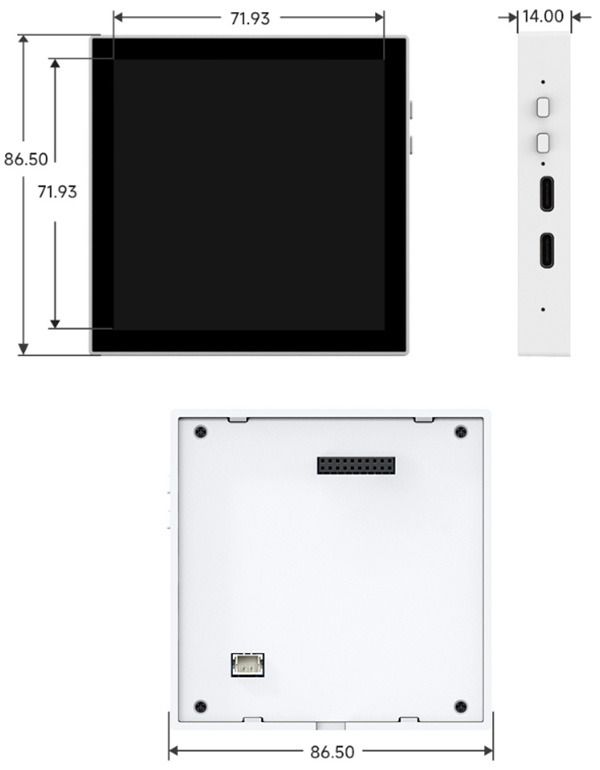

Беспроводные возможности включают Wi-Fi 2,4 ГГц стандарта 802.11 b/g/n и Bluetooth 5 (LE), используется встроенная антенна. Плата рассчитана на вторичную разработку и интеграцию в прикладные проекты. Размеры корпуса составляют 86,5 × 86,5 × 14 мм, вес — 0,095 кг.

Комплектация

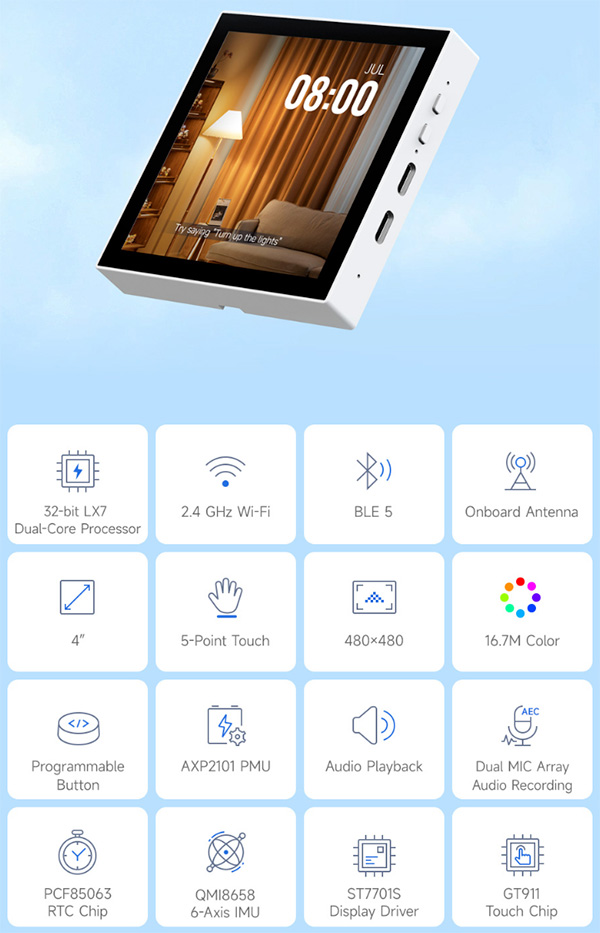

• Оснащен высокопроизводительным 32-битным двухъядерным процессором Xtensa LX7 с частотой до 240 МГц.

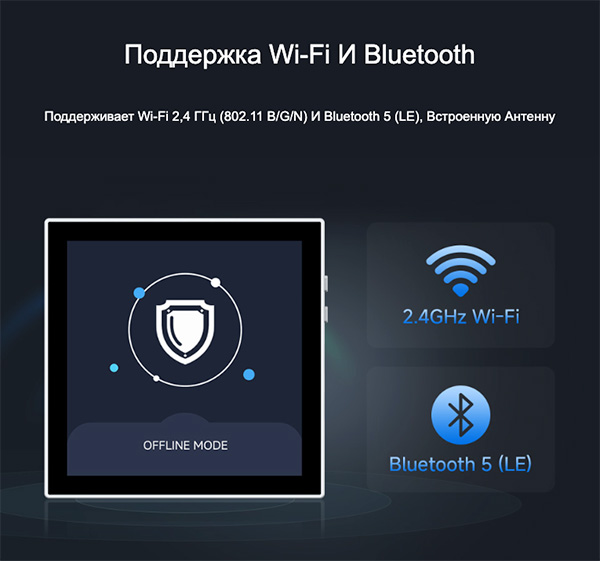

• Поддерживает Wi-Fi 2,4 ГГц (802.11 b/g/n) и Bluetooth 5 (LE) со встроенной антенной
• Встроенная память SRAM объемом 512 КБ и ROM объемом 384 КБ, а также встроенная флэш-память объемом 16 МБ и PSRAM объемом 8 МБ

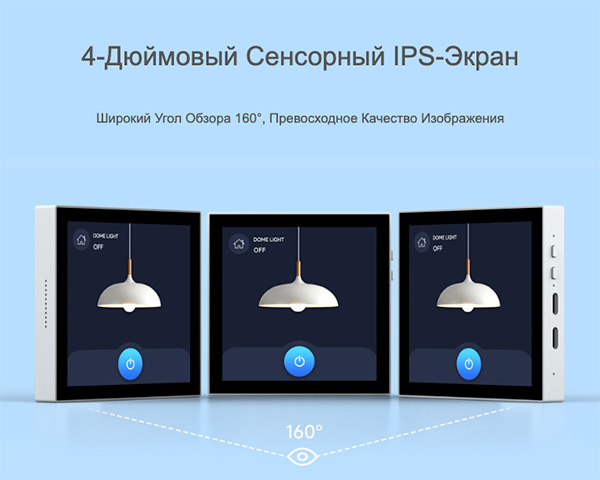

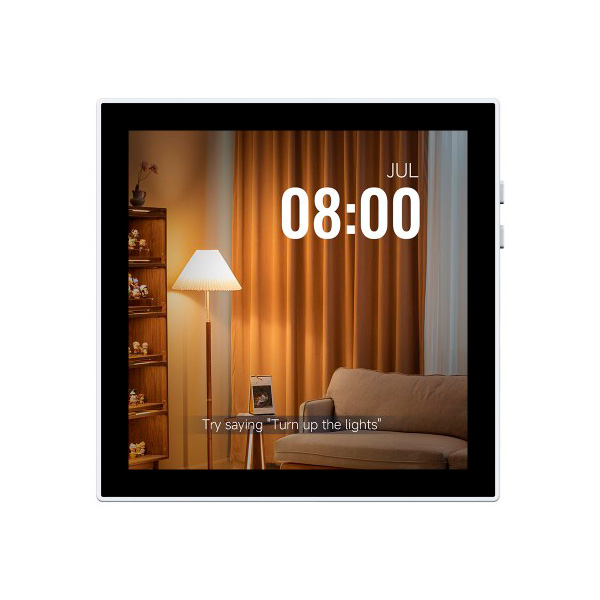

• Встроенный 4-дюймовый ЖК-дисплей, разрешение 480 × 480, 65 тыс. цветов
• Поддерживает емкостный сенсорный экран с управлением через интерфейс I2C, 5-точечное касание
• Поддерживает точное управление, такое как гибкая синхронизация и независимое управление питанием модулей, для реализации низкого энергопотребления в различных сценариях.
