| Прочее |
Всего 400 контактов (центральное поле 300 точек и два боковых поля по 50 точек) |
|---|---|
| Размеры макетной платы (длина x ширина x высота) |
83 x 55 x 8,5 мм |
| Материал |
пластик ABS plastic |
| Материал контактов |
позолота (фосфорная бронза нанесена на сплав никеля) |
| Максимально допустимая кратковременная температура |
до + 150°C |
| Рабочая температура эксплуатации |
от -20°C до + 80°C |
| Количество соединений для контактов |
≥ 10000 раз |
| Диапазон захвата контактов |
от 0,4 мм до 0,7 мм (от 20AWG до 29AWG) |
| Сопротивление контакта |
100mΩ (Max) |
| Сопротивление изолятора |
1000mΩ (Min.) @DC 500V |
| Вес макетной платы |
45 грамм |

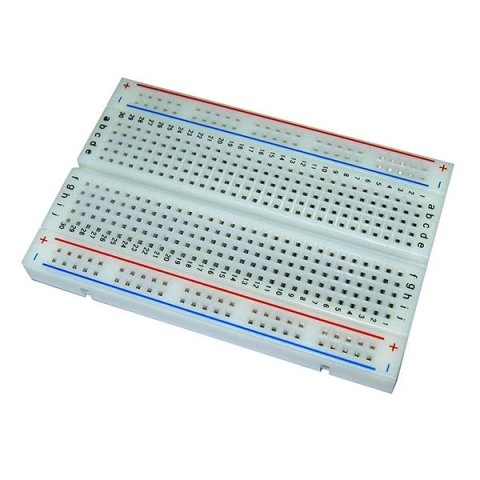

Беспаечная макетная плата Prototype Breadboard BB‑400 предназначена для сборки временных электронных схем без пайки. Она подходит для учебных макетов, прототипирования устройств на Raspberry Pi и микроконтроллерах, а также для проверки подключения датчиков, модулей и дискретных компонентов.
Макетное поле содержит 400 контактов: центральную область на 300 точек и два боковых поля по 50 точек. Размеры платы — 83 × 55 × 8,5 мм, вес — 45 г. Основание изготовлено из ABS‑пластика, контакты имеют позолоченное покрытие; в описании указана фосфорная бронза на никелевом сплаве. Рабочая температура эксплуатации составляет от −20 до +80 °C, кратковременно допустима температура до +150 °C. Ресурс соединений — не менее 10 000 раз. Диапазон захвата контактов — 0,4–0,7 мм, что соответствует проводам 20–29 AWG по приведённым данным. Максимальное сопротивление контакта — 100 мОм, сопротивление изолятора — не менее 1000 мОм при DC 500 В.
