| Соединитель плата-плата |
df40c-100ds-0.4v |
|---|---|
| Оперативная память |
Карта MicroSD (TF) |
| USB |
1*USB3.0 (поддерживается режим хоста или устройства) |
| Прочее |
• Настраиваемые UART, PWM, I2C, SPI, CAN, GPIO и другие функциональные интерфейсы |
| Видео выход |
HDMI 2.1 с поддержкой до 8K при 60 Гц |
| Камера |
4*MIPI 2-полосная |
| Ethernet PHY |
1*10/100/1000M(YT8531C) |
| IR |
есть удаленный инфракрасный приемник |
| АЦП |
Зарезервировано для двух 12-битных входов АЦП, максимальные входы 1,8 В |
| RTC |
Разъем RTC 2pin с шагом 1,25 мм |
| Вентилятор |
1,25 мм |
| Порт расширения |
12-контактный разъем FPC |
| Кнопка |
Кнопка включения/выключения питания, кнопка MASKROM, пользовательская кнопка, кнопка сброса |
| Блок питания |
Type-C,5В @ 5А |
| LED |
Светодиод 1* красный (ПИТАНИЕ), 3* зеленый (WAN, LAN1, LAN2) |
| Отладка |
3-контактный отладочный последовательный порт (UART) |
| Поддерживаемые ОС |
Orangepi OS（Droid）、Orangepi OS（Arch）、Ubuntu、Debian、Android12 |
| Размеры |
длина х 90 мм, ширина х 66 мм, толщина х 1,6 мм |
| Вес |
57,5 г |

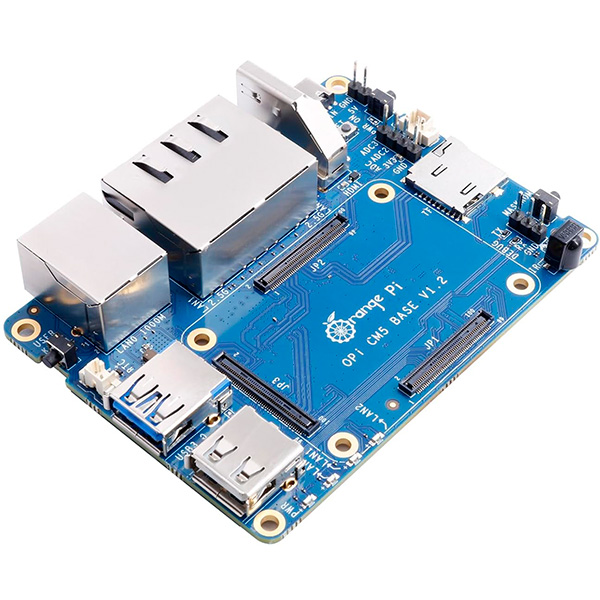

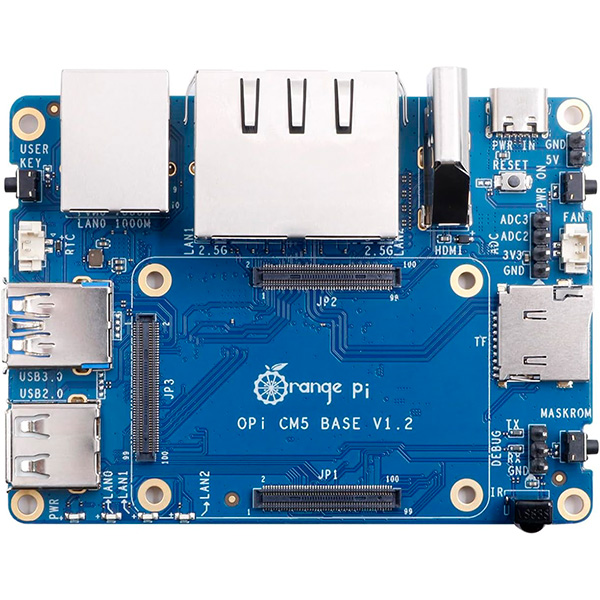

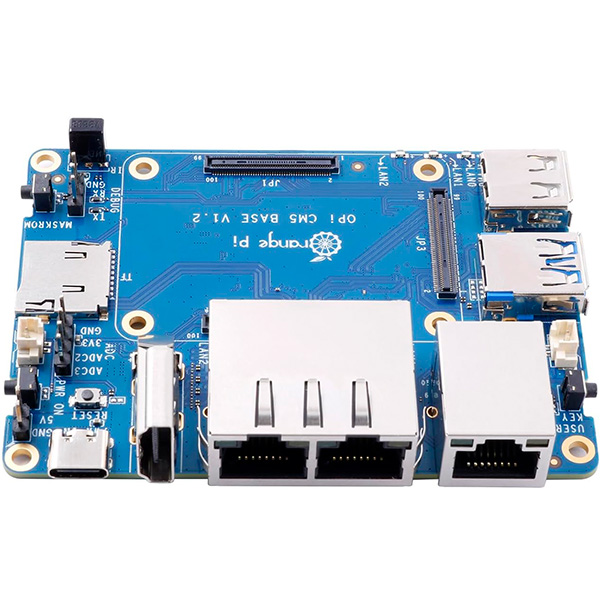

OrangePi CM5 Base Board — официальная базовая плата для вычислительного модуля Orange Pi CM5. Она подходит для разработки, тестирования интерфейсов и интеграции модуля в конечные устройства с сетевыми, мультимедийными и периферийными функциями.

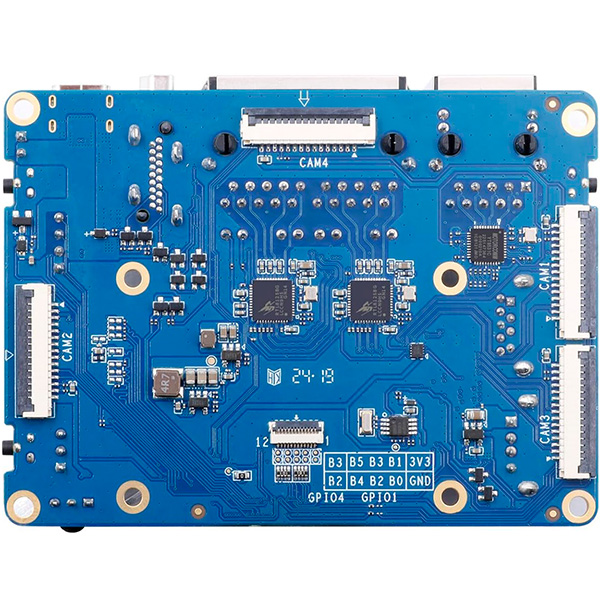

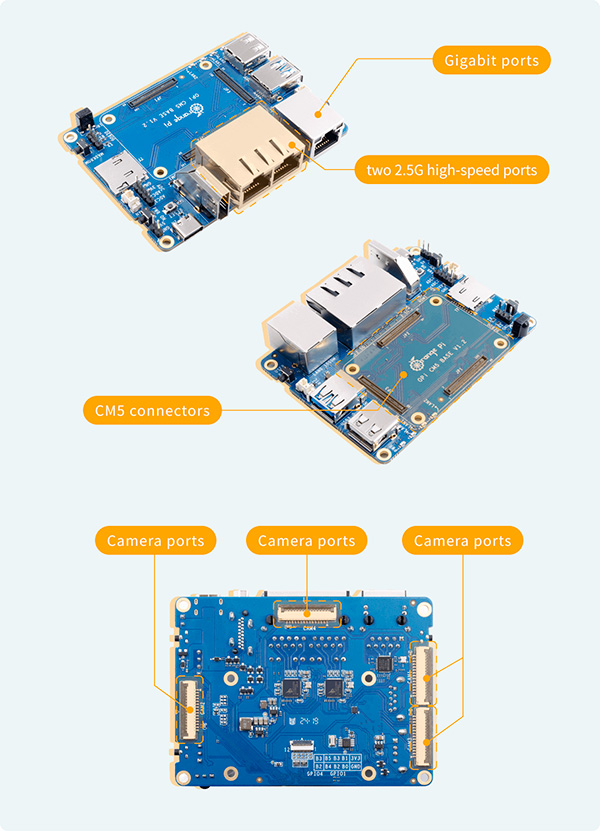

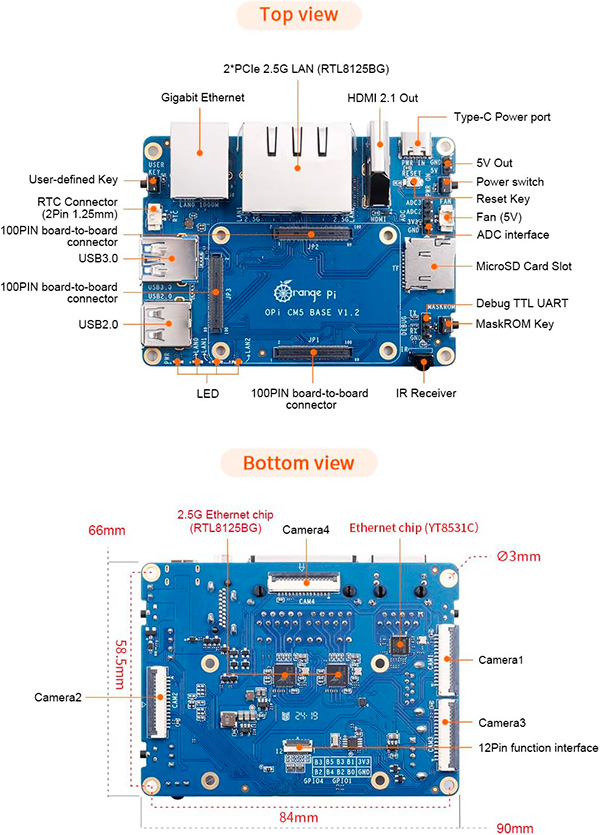

Плата оснащена двумя высокоскоростными портами LAN 2.5G и одним гигабитным LAN-портом, а также четырьмя двухполосными MIPI-разъёмами для камер. HDMI 2.1 поддерживает вывод до 8K при 60 Гц. Для расширения доступны USB 3.0 с режимом HOST или DEVICE, 12-контактный FPC и настраиваемые UART, PWM, I2C, SPI, CAN и GPIO. Предусмотрены microSD, RTC, инфракрасный приёмник, отладочный UART и кнопки питания, MASKROM, пользователя и сброса. Питание подаётся через Type-C, 5 В/5 А. Поддерживаются OrangePi OS Droid, OrangePi OS Arch, Ubuntu, Debian и Android 12. Размер платы — 90 × 66 × 1,6 мм, вес — 57,5 г. Вычислительный модуль CM5 в комплект не входит, если не указано иное.
