Корпус ODROID-H4 Type 1 — сборная конструкция для размещения одноплатных компьютеров семейства ODROID-H4. Он предназначен для защиты платы, организации доступа к разъёмам и установки компонентов в компактной настольной системе.
Корпус изготовлен из жёстких печатных плат и имеет размеры 130 × 132 × 66 мм. На задней панели предусмотрена перфорированная отделяемая перегородка для адаптации под модели ODROID-H4+ и ODROID-H4 Ultra. Отверстие второго Ethernet-порта пользователь формирует самостоятельно, отделяя секцию резаком. Конструкция включает верхнюю, нижнюю, переднюю, заднюю и боковые панели, опоры для печатных плат, крепёжные болты и прозрачные круглые резиновые ножки. В комплект входят четыре стойки 10 мм M/F и четыре стойки 50 мм F/F. Вентилятор охлаждения в поставку не входит; при необходимости внутри можно установить тонкий вентилятор 92 × 92 × 15 мм. Корпус не совместим с моделями серий H2 и H3.
Комплектация
- Размер: 130 мм x 132 мм x 66 мм (высота)
- Отверстие для второго порта Ethernet в моделях H4+ и H4 Ultra настраивается пользователем: отделите его от задней панели с помощью резака.
- Этот корпус не совместим с моделями серий H2/H3.
- Вентилятор охлаждения не входит в комплект поставки данного устройства.

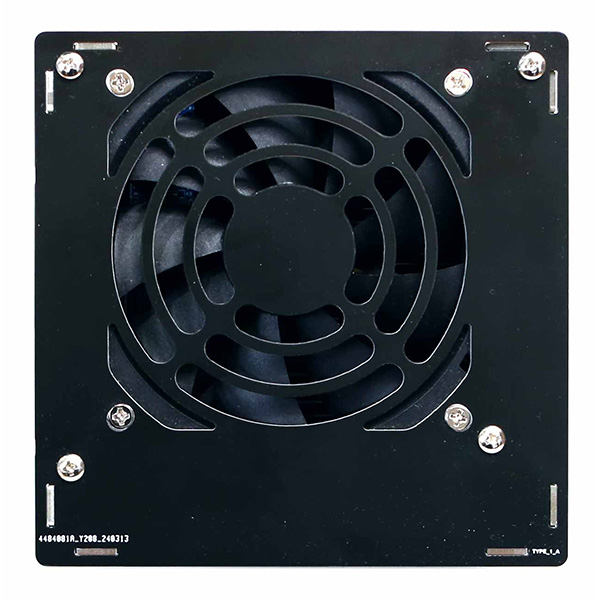

- В качестве опции внутри может быть установлен тонкий охлаждающий вентилятор размером 92x92x15 мм.

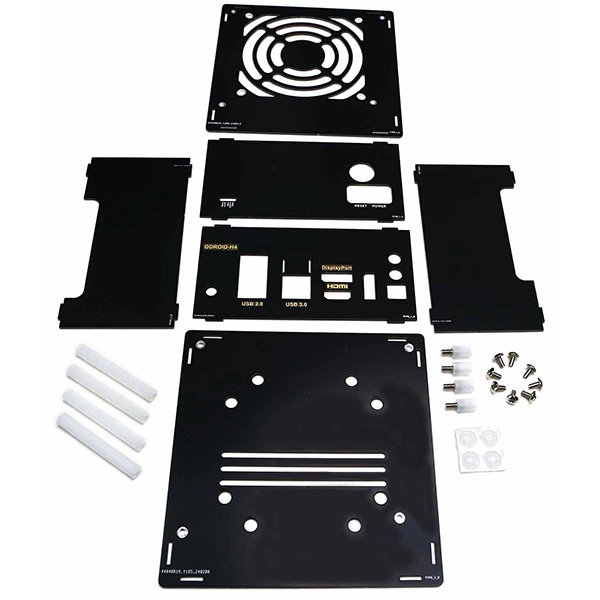

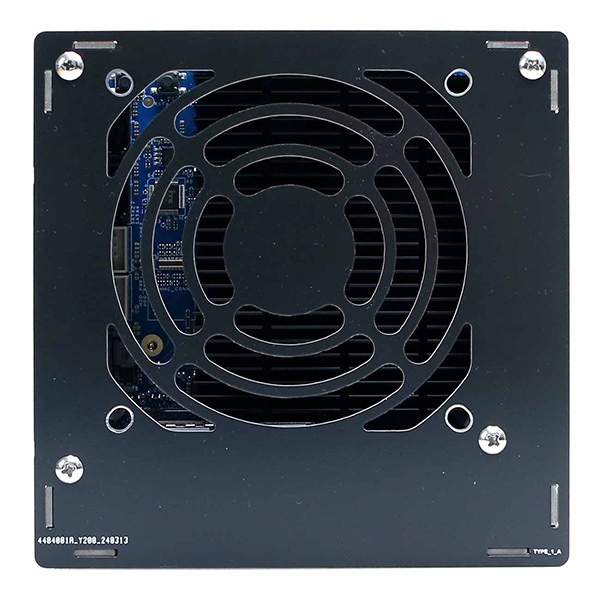

- Верхняя панель
- Задняя панель
- Передняя панель

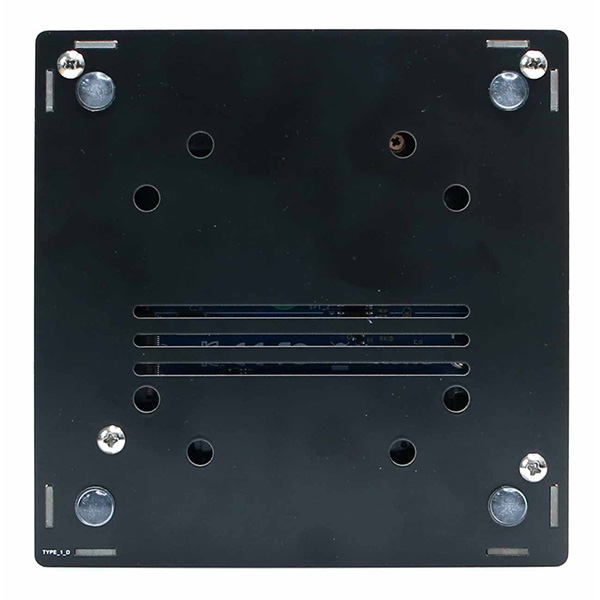

- Нижняя панель
- Левая/Правая панель
- 4 опоры для печатных плат по 10 мм (M/F)
- 4 опоры для печатных плат по 50 мм (F/F)
- 8 болтов с ферменной головкой по 6 мм
- 4 резиновые ножки (круглые / прозрачные)
