| SKU |
33495 |
|---|---|
| Артикул производителя |
JETSON-ORIN-IO-BASE-H |
| Бренд |
Waveshare |
| Совместимость |

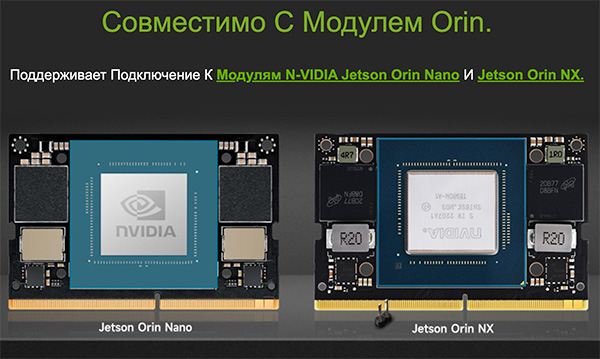

Модули Jetson Orin Nano, Jetson Orin NX |
| Разъем для модуля |
260-контактный разъем DO-DIMM |

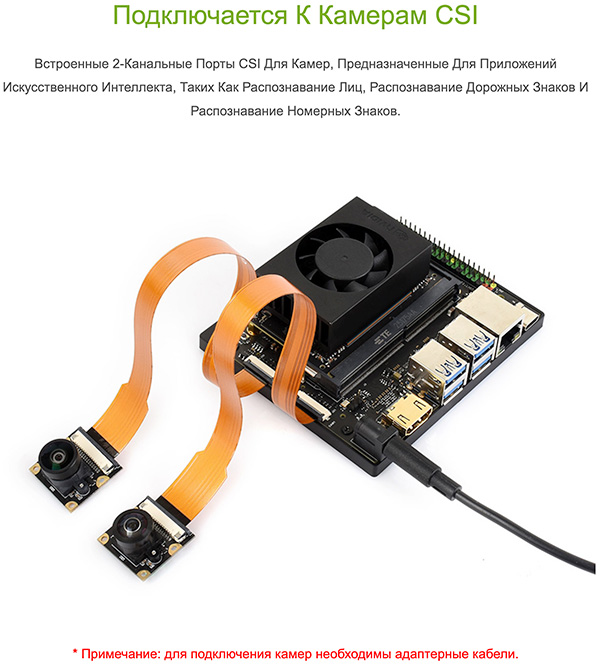

| Разъем для камеры |
2x MIPI CSI-2 |
| Видео выход |
1x HDMI |
| USB |
4 х USB 3.2, 1х USB Type-C |
| Ethernet |
1x Gigabit Ethernet por 10/100/1000 |
| Прочее |
– Хранение -40 ⁰C … 85 ⁰C |
| RTC |
Есть разъем. Батарейка приобретается отдельно |
| Разъем вентилятора |
4-контактный |
| Питание |
DC jack 19V, поддерживает 9V~19V (5.5 × 2.4mm male plug |

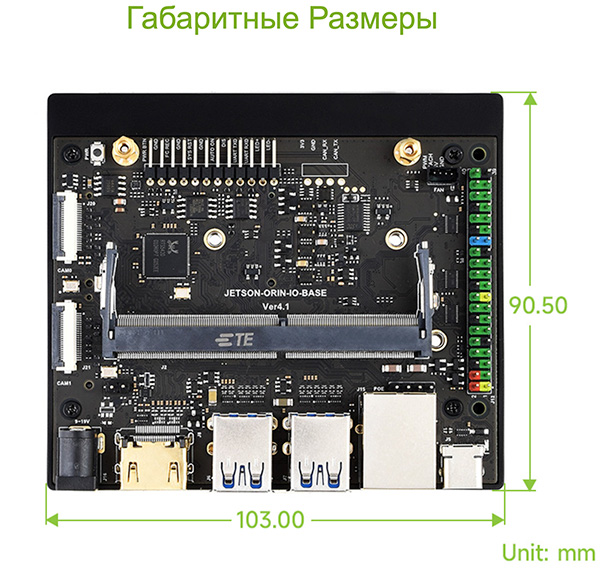

| Размеры |
103x90x29мм |
| Вес |
93 грамма |

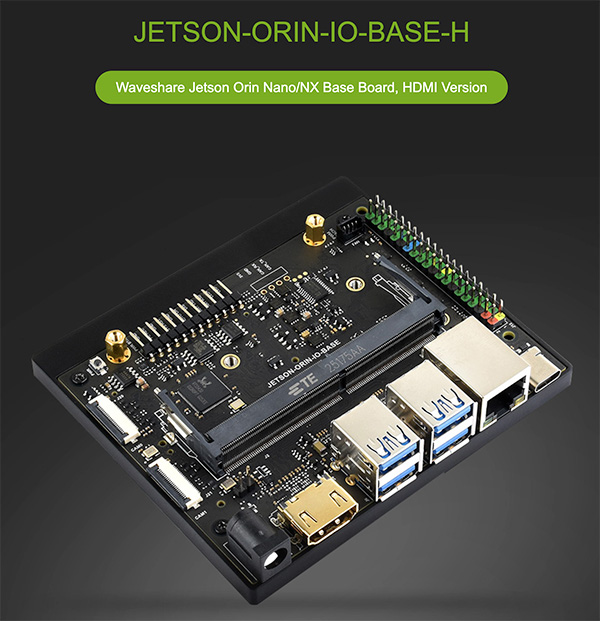

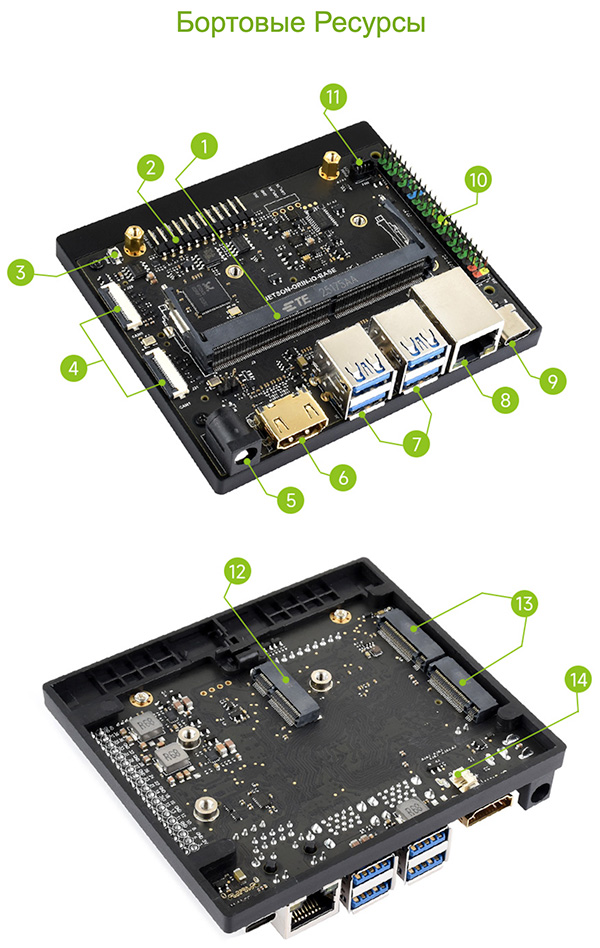

Плата разработчика Waveshare JETSON-ORIN-IO-BASE-H предназначена для модулей NVIDIA Jetson Orin Nano и Jetson Orin NX. Она подходит для разработки AI-приложений, робототехнических систем и встраиваемых устройств, которым требуется компактная несущая плата с интерфейсами хранения, камер, USB и GPIO.

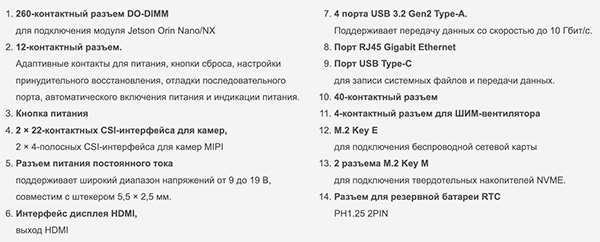

Плата оснащена 260-контактным разъёмом DO-DIMM, двумя MIPI CSI-2, HDMI, четырьмя USB 3.2 и одним USB Type-C. Для сети предусмотрен Gigabit Ethernet 10/100/1000, для расширения — 40-контактный GPIO и два M.2 Key M с одним M.2 Key E. Есть 4-контактный разъём вентилятора и RTC-разъём; батарейка приобретается отдельно. Питание подаётся через DC jack 19 В, поддерживается диапазон 9–19 В, используется штекер 5,5×2,4 мм. Рабочая температура хранения указана как −40…85 °C. Размеры платы — 103×90×29 мм, вес — 93 г.
- Для Jetson Orin Nano/NX
- HDMI и два CSI-2
- Gigabit Ethernet
- Два M.2 Key M

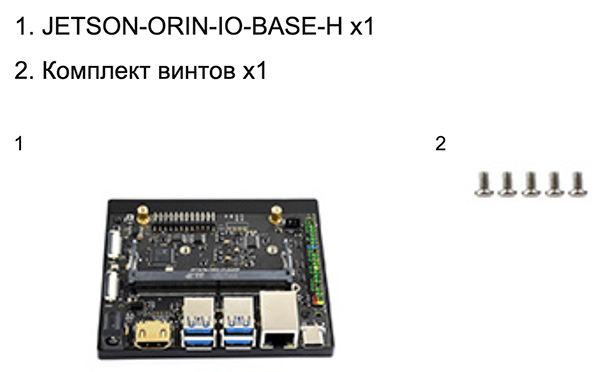

Комплектация
- Компактные габариные размеры 1x Gigabit Ethernet RJ-45
- 1х HDMI порт
- Поддержка NVIDIA Jetson ORIN Nano, ORIN NX

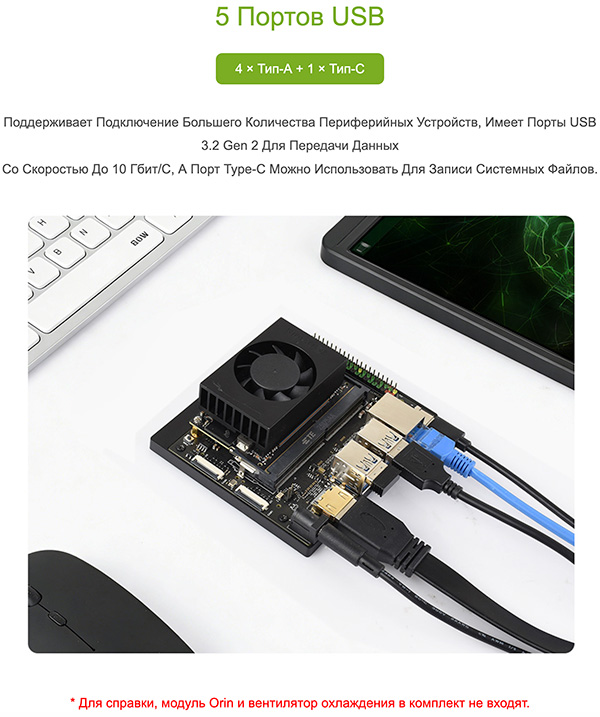

- 5 х USB портов: 4х Type-A +, 1x Type-C +

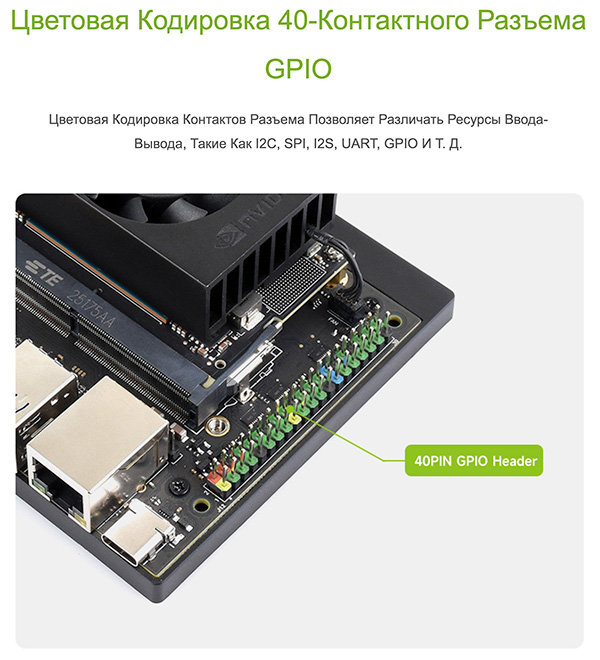

- 40PIN GPIO header

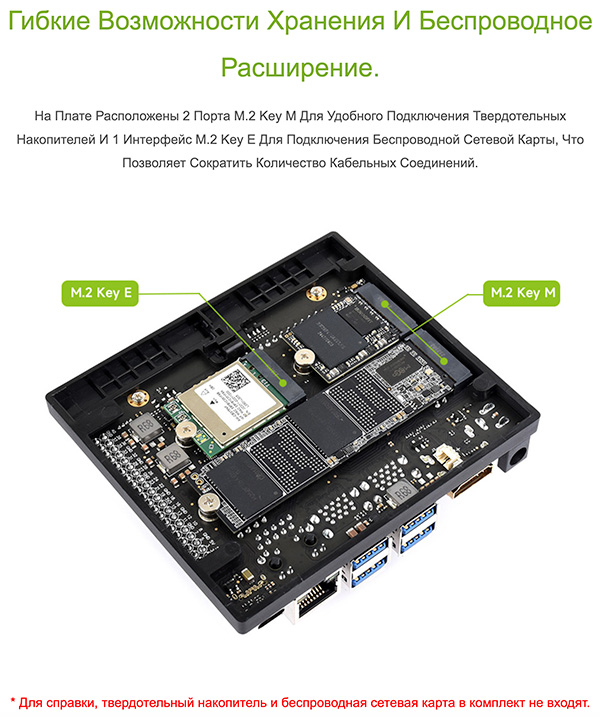

- 2х M.2 Key M + 1х M.2 Key E
- 1х FAN connector
