| MCU |
STMicro STM8S003 с программируемой EEPROM для управления питанием, настройки загрузочного носителя |
|---|---|
| Системная память и хранение |
2 ГБ LPDDR4 RAM, 16 ГБ eMMC 5.1 flash |
| Прочее |
40-контактный 2,54-миллиметровый заголовок с шагом |
| Видео |
4K UHD H.265 75fps 10-битный видео декодер с малой задержкой 1080p H.265 / H.264 60fps |
| Аудио |
8-канальный I2S для приложений с микрофонным массивом поверх M2. |
| Камера |
30-контактный разъем FPC с шагом 0,5 мм для 4-полосного MIPI CSI с поддержкой двух камер; 8MP ISP |
| USB |
1 порт USB 3.0 / 2.0 типа A, 1 порт USB 2.0 типа A, 1 порт USB 2.0 OTG типа C с поддержкой USB PD |
| Датчик |
KXTJ3-1057 3-осевой цифровой акселерометр |
| Расширение |

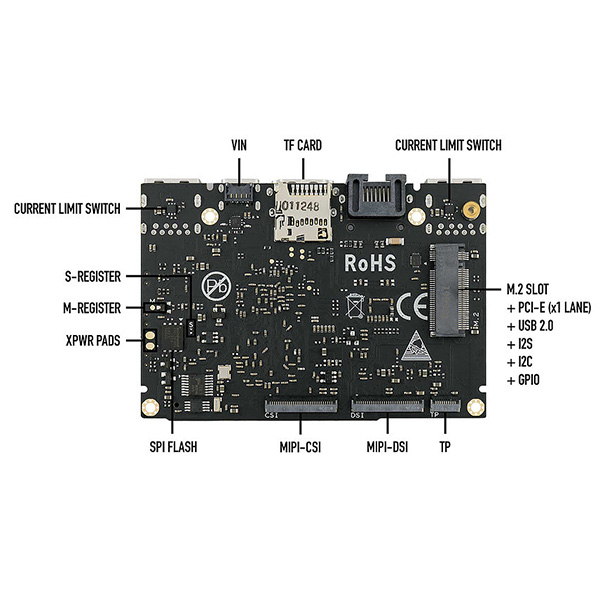

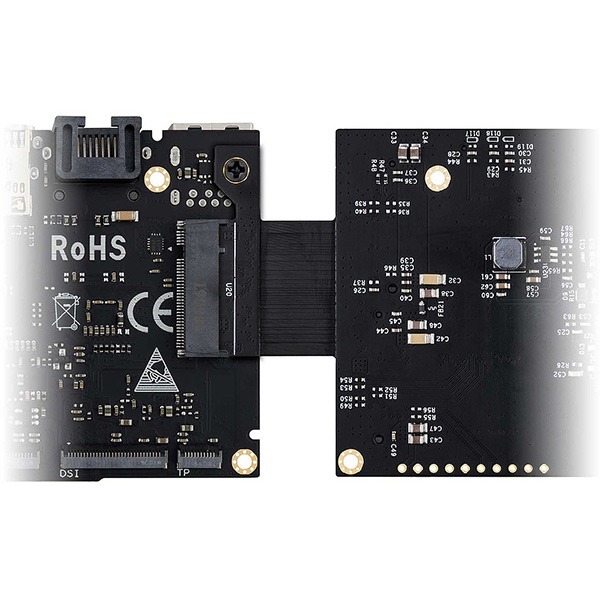

Разъем M.2 с однополосным PCIe 2.0, USB 2.0, I2S, I2C, ADC, 100M Ethernet PHY интерфейс, GPIO, MCU_PA2 |
| Сигналы процессора |
USB, I2C, I2S, SPDIF, UART, PWM, ADC |
| Сигналы MCU |
SWIM, NRST, PA1 |
| Питание |
от 5 до 20 В через порт USB-C |
| Размеры |
82,0 x 58,0 x 11,5 мм (4 монтажных отверстия M2) |
| Вес |
28,5 грамм |

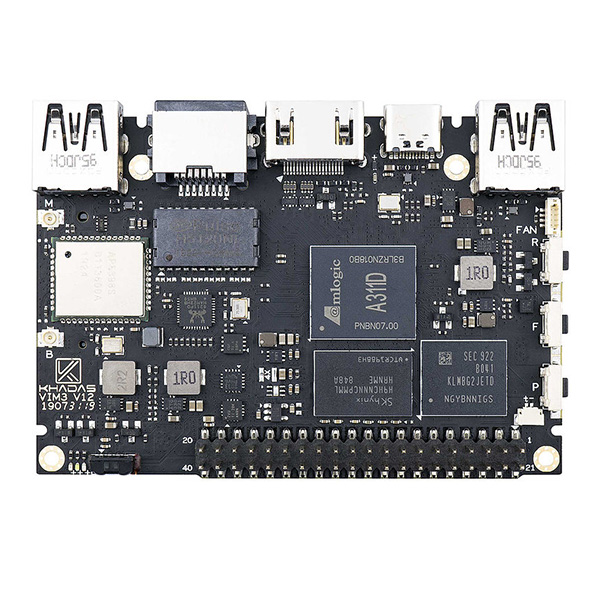

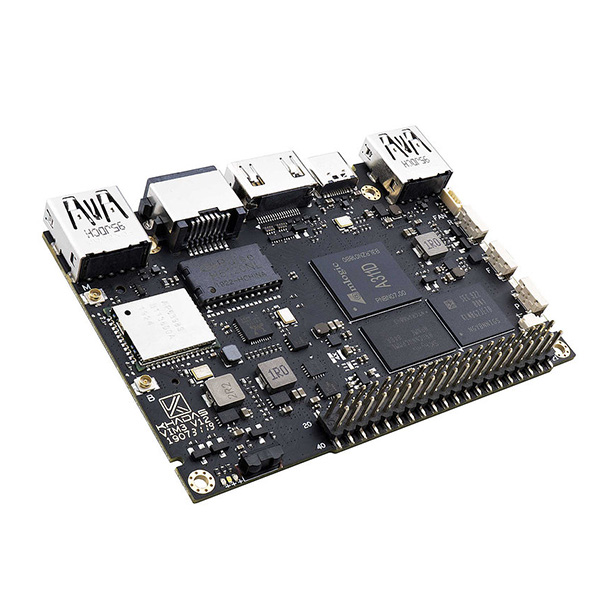

Khadas VIM3 Basic — одноплатный компьютер на базе Amlogic A311D с 2 ГБ LPDDR4 и 16 ГБ eMMC 5.1. Плата подходит для разработки мультимедийных и сетевых устройств, цифровых интерфейсов, проектов с камерами, микрофонными массивами и аппаратным ускорением нейронных вычислений.
Процессор имеет четыре ядра Cortex-A73 до 2,2 ГГц и два Cortex-A53 до 1,8 ГГц. Встроенный NPU обеспечивает до 5 TOPS при частоте до 800 МГц. Видео может декодироваться в нескольких потоках до 4K×2K при 60 кадрах/с. Доступны HDMI, USB 3.0, USB 2.0, USB-C OTG с поддержкой USB PD и разъём M.2 с PCIe 2.0.
- Wi-Fi 802.11ac 2T2R.
- Bluetooth 5.0.
- Гигабитный Ethernet с Wake-on-LAN.
- 40-контактный GPIO для USB, I2C, I2S, UART и ADC.
- Камера подключается через MIPI-CSI.
Питание подаётся через USB-C в диапазоне от 5 до 20 В. Размеры платы — 82,0 × 58,0 × 11,5 мм, масса — 28,5 г. Поддерживаются Android, Ubuntu, Debian, LibreELEC, Buildroot и U-Boot.
Комплектация
- Высокая производительность:
- Двухъядерный Cortex-A73 до 1,8 ГГц
- Четырехъядерный процессор Cortex-A53 до 1,5 ГГц
- 2T2R AC Wi-Fi с функциями RSDB
- Bluetooth 5.0
- Гигабитный Ethernet с поддержкой WOL
- USB-C PD для тяжелых приложений
- 2 ГБ DDR4 и 16 ГБ eMMC.
- NPU: поддерживает максимальную частоту 800 МГц при 5,0 TOPSi
- Вывод INT8 до 1536 MAC
- Внутренний кэш L2 (512 КБ) и буфер рабочей области системы (1 МБ)
- Поддерживает все основные структуры глубокого обучения, включая TensorFlow и Caffe
- Стекируемый дизайн
- Программируемый MCU
- 3 программируемых светодиода (синий, красный и белый)
- XPWR для внешней кнопки питания
- Встроенная SPI Flash
- Двойные независимые дисплеи с GSensor
- Кодирование H.264 / H.265
- Поддерживает декодирование нескольких видео до 4Kx2K при 60 к / с + 1x1080P при 60 к / с

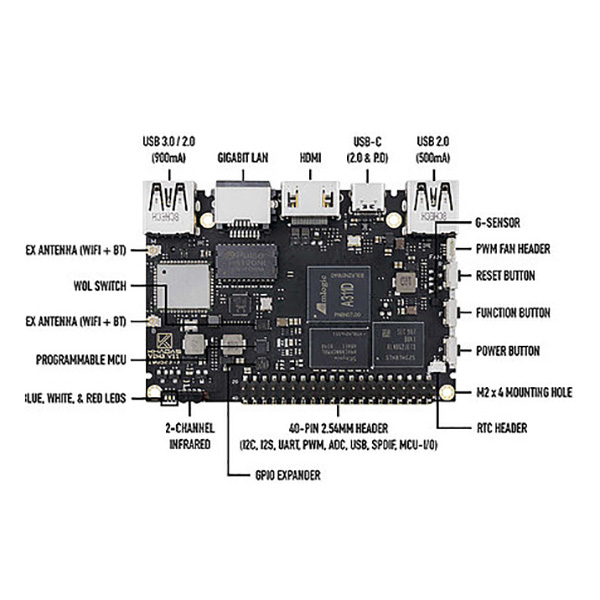

- 40-контактный разъем GPIO (USB, I2C, I2S, UART, ADC и т. д.)
- 8-канальный I2S для приложения Microphone Array (через разъем M.2)
- MIPI-DSI
- MIPI-CSI
- Разработано с чипом GPIO Extender

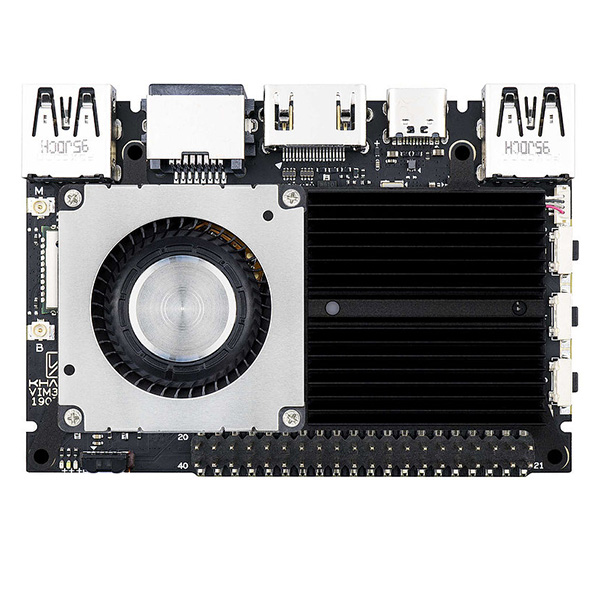

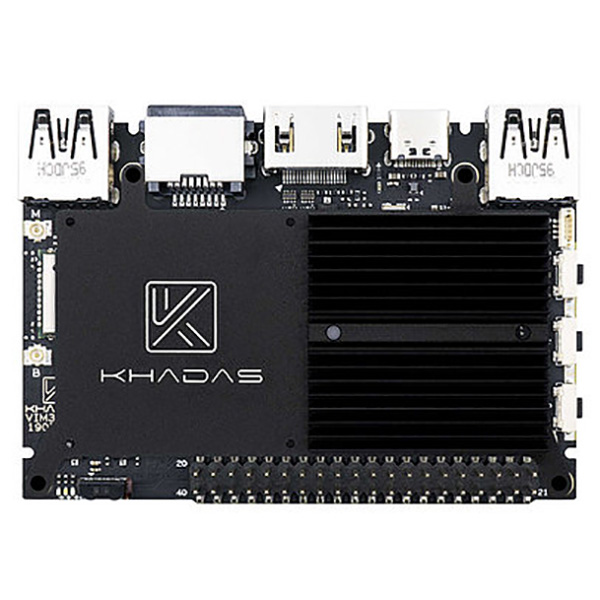

- Новый радиатор VIM
- 3705 Вентилятор охлаждения

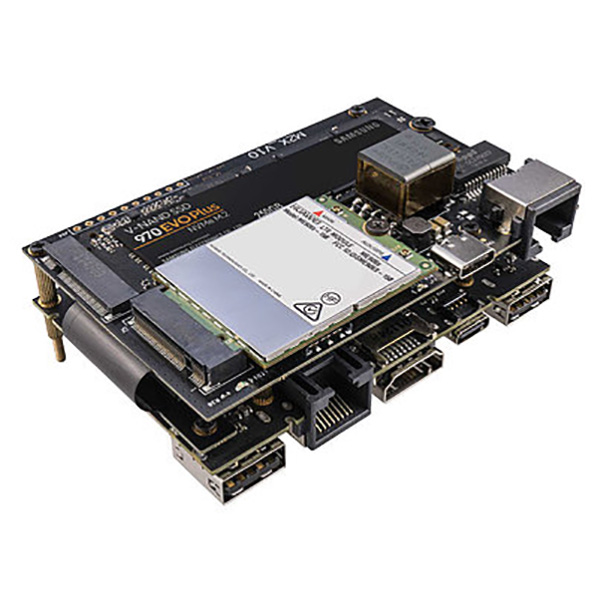

- M2X Extension Board
- TS050 сенсорный экран
- Khadas Tone Board
- DIY корпус
- ИК-пульт
- USB-C 24W адаптер
- USB-C кабель
- Кабель HDMI (19-контактный)
- Android
- Ubuntu
- Debian
- LibreELEC
- Двойная ОС
- Buildroot
- U-Boot
- Плата VIM3 Basic
- Wi-Fi Антенна x2
