| Производитель |
Khadas |
|---|---|
| Модель |
Tone Board VIMs Edition |
| Совместимость |
Khadas Vim/Khadas Vim 2 |
| Multicore MCU |
XMOS XU208-128-QF48 с 8x xCORE-200 ядрами до 500 MIPS |
| DAC |
ES9038Q2M 32-битный стереофонический аудиокабель для мобильного |
| THD + N |
≤ 0,000337% @ 1 кГц |
| SNR |
≥ 120 дБ при 10 Гц ~ 20 кГц |
| DNR |
≥ 120 дБ при 10 Гц ~ 20 кГц |
| Перекрестные помехи |
≥ 127 дБ при 10 Гц ~ 20 кГц |
| Частотная характеристика |
± 0,08 дБ при 10 Гц ~ 20 кГц |
| Частота дискретизации |
PCM – до 768 кГц @ 32 бит, DSD – до DSD256 @ 1 бит |
| Нестабильность тактовых импульсов |
Базовая нестабильность тактовых импульсов |
| Аудио форматы |
APE2, FLAC, OGG, WAV, ACC, ALAC, MP3, WMA … |
| Line Out |
1x Red RCA для правой стороны, 1 x белый RCA для левой |
| S/PDIF — IN |
до 192 кГц |
| S/PDIF OUT |
Да |
| Разъемы FPC |
30-контактный с шагом 0,5 мм для 8 каналов расширения, 10-контактный с шагом 0,5 мм для расширения VIMs I2S, 10-контактный с шагом 0,5 мм для OLED-дисплея |
| Разъемы расширений |
40-контактный разъем тип «мама» размером 2,54 мм, 20-контактный разъем тип «мама»размером 2,54 мм |
| Индикатор |
1x белый светодиод |
| Питание |
5 В / 500 мА через порт USB тип C |
| Монтажные отверстия |
5x размер M2 |
| Размеры |
82,0 x 74,5 x 24,0 мм |

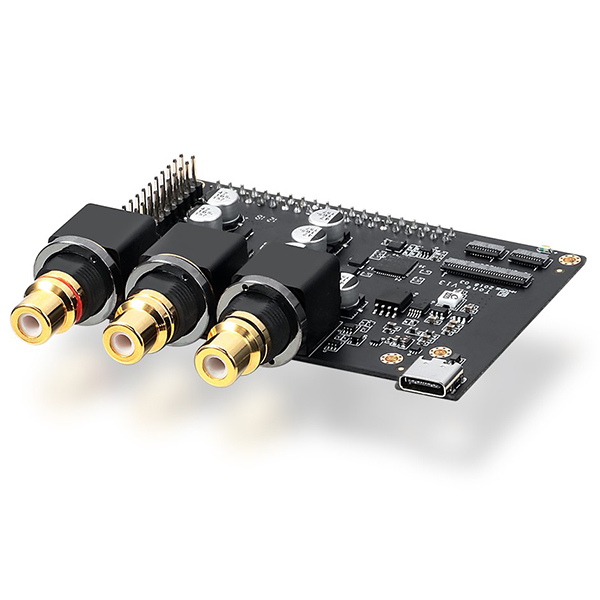

Khadas Tone Board VIMs Edition — плата расширения с USB-аудиоинтерфейсом для совместного использования с Khadas VIM и VIM 2. Она подходит для разработчиков аудиоустройств, мультимедийных систем и проектов, где требуется воспроизведение Hi-Res Audio через внешний ЦАП.
Плата построена на контроллере XMOS XU208-128-QF48 с восемью ядрами xCORE-200 и ЦАП ES9038Q2M. Поддерживаются PCM до 768 кГц при 32 битах и DSD256, а также форматы APE, FLAC, OGG, WAV, AAC, ALAC, MP3 и WMA. Показатели THD+N составляют не более 0,000337%, SNR и DNR — не менее 120 дБ, перекрёстные помехи — не менее 127 дБ. Есть стереовыход RCA, вход S/PDIF до 192 кГц и выход S/PDIF.

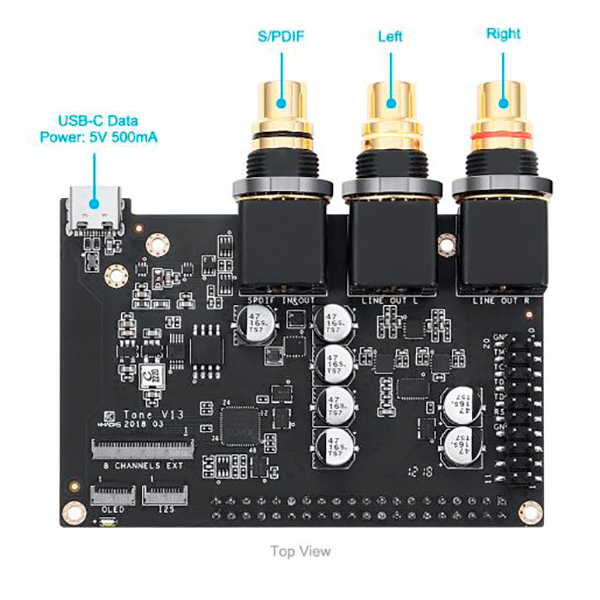

- 30-контактный FPC предназначен для расширения аналогового выхода до восьми каналов.
- Дополнительные FPC-разъёмы служат для OLED-дисплея и I2S.

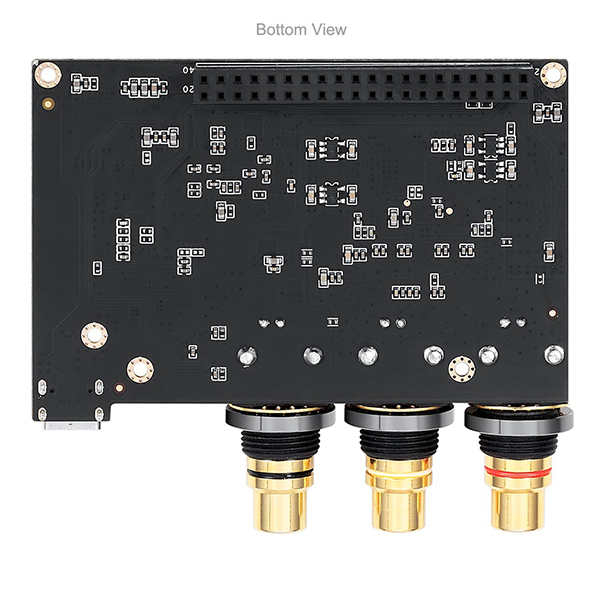

- 40-контактный разъём используется для подключения VIM, 20-контактный — для отладки.
- Питание подаётся через USB-C: 5 В / 500 мА.

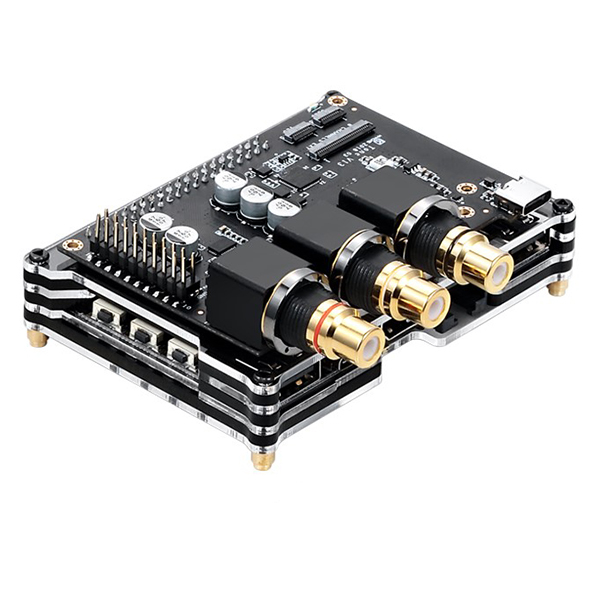

Размер платы — 82,0 × 74,5 × 24,0 мм. В комплект входят Tone Board, руководство на английском языке и набор принадлежностей.
