| Процессор |
Allwinner H3, Quad-core Cortex-A7 Up to 1.2GHz |
|---|---|
| Оперативная память |
512MB DDR3 RAM |
| Диск |
8GB eMMC |
| Wi-Fi |
802.11b/g/n |
| Bluetooth |
4.0 dual mode |
| MicroUSB |
OTG and power input |
| microSD |
Slot x 1 |
| Debug Serial Port |
4Pin,2.54mm pitch pin header |

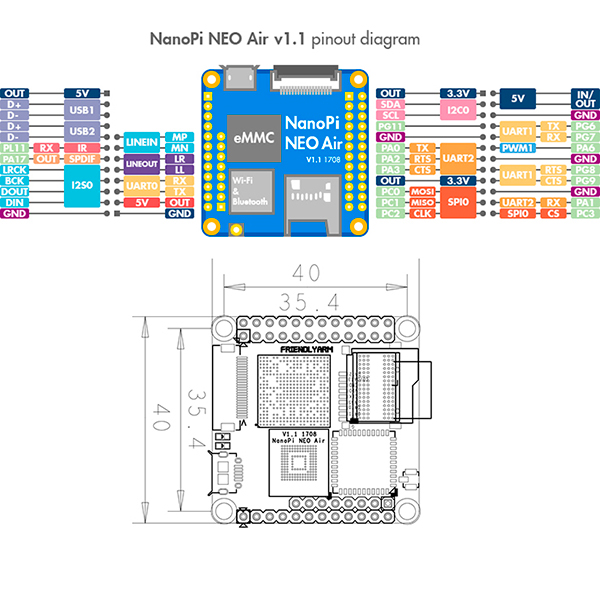

| GPIO1 |
2.54mm spacing 24pin,It includes UART,SPI,I2C,GPIO |
| GPIO2 |
2.54mm spacing 12pin,It includes USBx2,IR,SPDIF,I2S |
| Размеры платы |
40 x 40mm |
| Кол-во слоев платы |
6 |
| Питание |
DC 5V/2A |
| Програмнное обеспечение |
u-boot, UbuntuCore |
| Высота |
7.5g(WITHOUT Pin-headers) |
| Вес |
9.7g(WITH Pin-headers) |

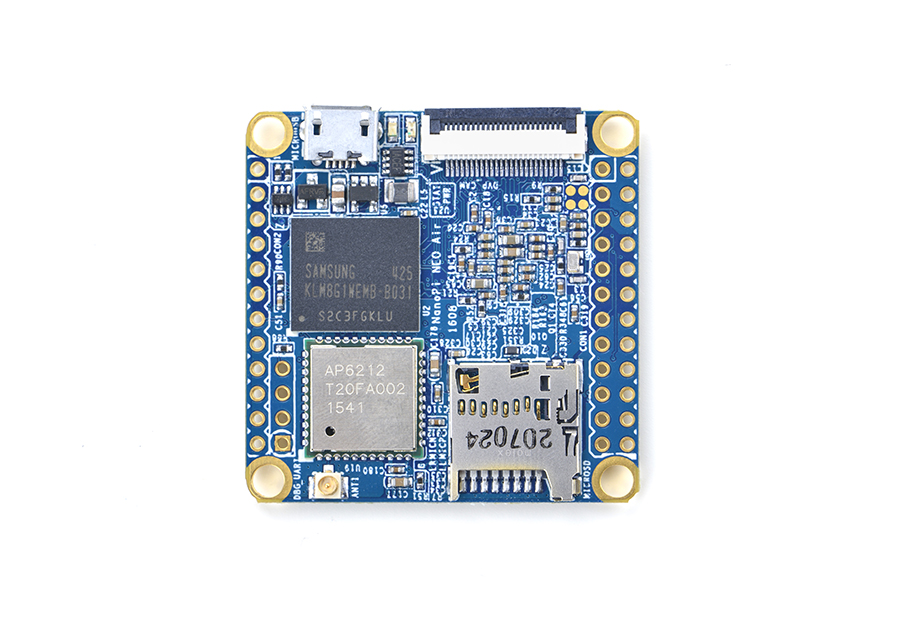

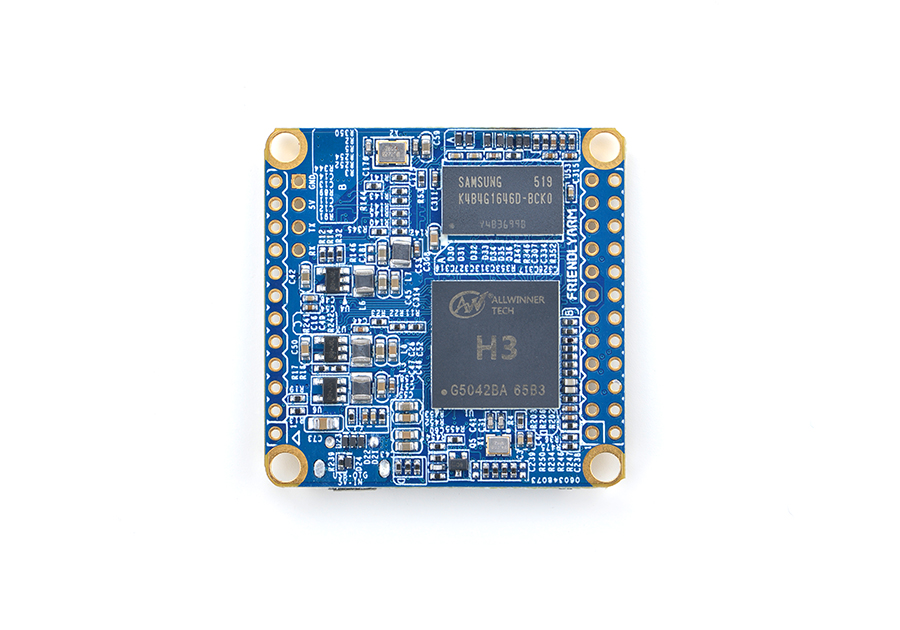

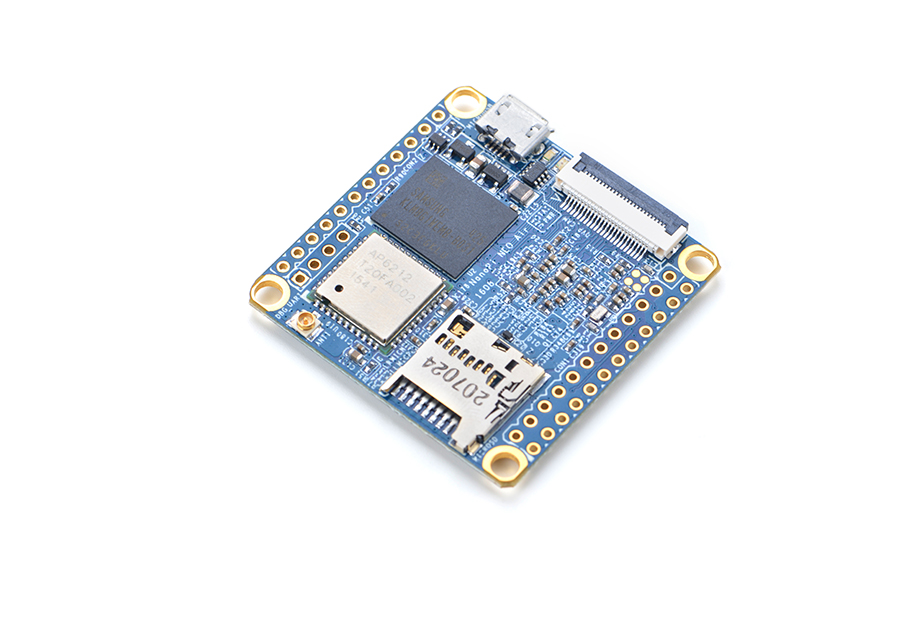

NanoPi NEO Air — компактный одноплатный компьютер на Allwinner H3 с четырьмя ядрами Cortex-A7 до 1,2 ГГц, 512 МБ памяти DDR3 и встроенной eMMC 8 ГБ. Плата размером 40×40 мм предназначена для малогабаритных IoT-устройств, контроллеров, камер и встраиваемых систем.

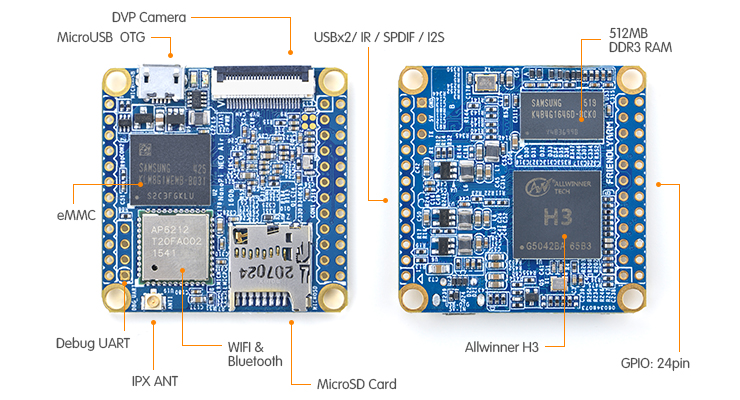

Беспроводной модуль поддерживает Wi-Fi 802.11b/g/n и Bluetooth 4.0. Для загрузки и дополнительного хранения предусмотрен слот MicroSD. Интерфейс MicroUSB работает в режимах OTG и подачи питания. Для камеры используется DVP-интерфейс, а через две GPIO-колодки доступны UART, SPI, I2C, GPIO, два USB, IR, SPDIF и I2S. Отладка выполняется через четырёхконтактный последовательный разъём с шагом 2,54 мм. Питание — 5 В/2 А. Плата имеет шесть слоёв; масса составляет 7,5 г без гребёнок и 9,7 г с гребёнками. В комплект входят плата, 24-, 12- и 8-контактные гребёнки, антенна и руководство по быстрому запуску. Поддерживаются u-boot и UbuntuCore.

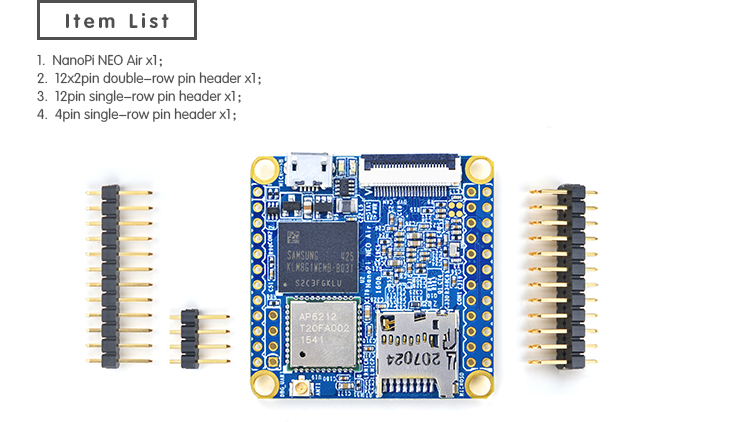

Комплектация
- 1 x NanoPi NEO Air
- 1 x 2-х рядная 24 штырьковая гребенка
- 1 x 1-рядная 12-ти штырьковая гребенка
- 1 х 1-рядная 8-и штырьковая гребенка
- 1 х Антенна
- 1 х Руководство по быстрому запуску
