| SoC |
RockChip RK3328, четырехъядерный 64-разрядный высокопроизводительный Cortex A53 |
|---|---|
| Оперативная память |
1 ГБ DDR4 |
| Lan |
10/100 / 1000M Ethernet с уникальным MAC |
| USB Host |
1x USB3.0 типа A и 2x USB2.0 на разъеме 2,54 мм |
| Слот microSD |
MicroSD x 1 для загрузки системы и хранения |
| Светодиод |
индикатор питания x 1, индикатор системы x 1 |
| Ключ |
Ключ пользователя x 1 |
| Вентилятор |
2-контактный разъем JST ZH 1,5 мм для вентилятора 5 В |
| GPIO |
26-контактный разъем с шагом 2,54 мм, включая I2C, UART, SPI, I2S, GPIO |
| Последовательный порт отладки |
3-контактный разъем с шагом 2,54 мм, 1500000 бит / с |
| Питание |
5 В / 1 А, через Type-C или GPIO |
| Размер печатной платы |
48 x 48 мм |
| Рабочая температура |
от -20 ℃ до 70 ℃ |
| Вес |
22 г |
| Корпус |
Отсутствует |

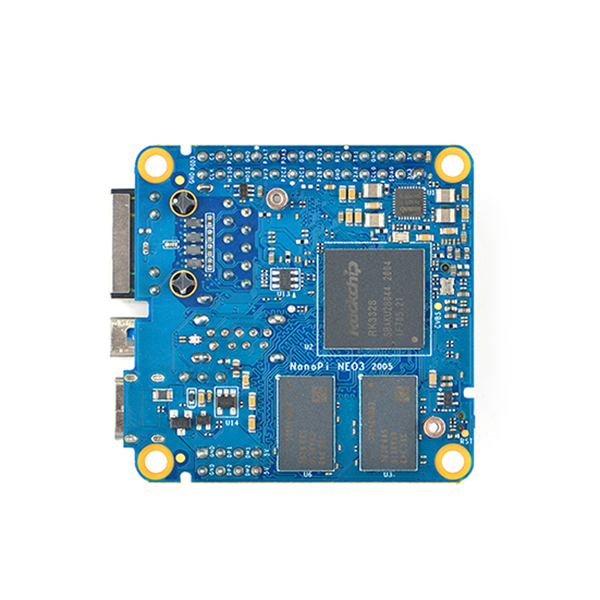

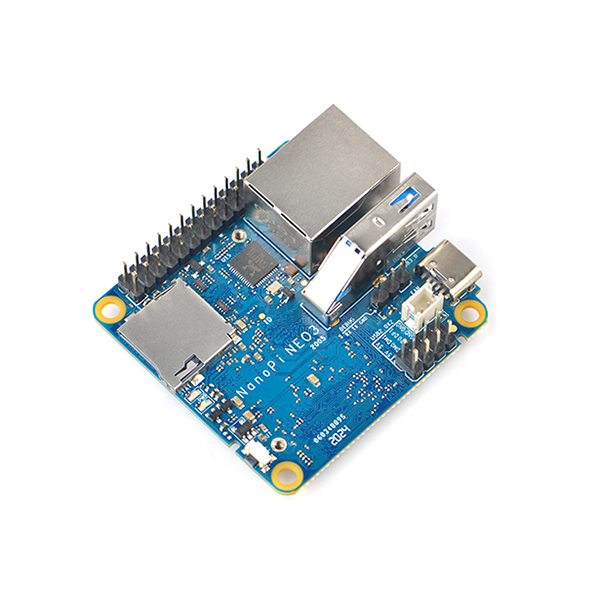

NanoPi NEO3 — компактный одноплатный компьютер на RockChip RK3328 с четырьмя ядрами Cortex-A53 и 1 ГБ памяти DDR4. Версия предназначена для встраиваемых сетевых устройств, IoT-систем и инженерных прототипов, когда требуется плата без штатного корпуса.

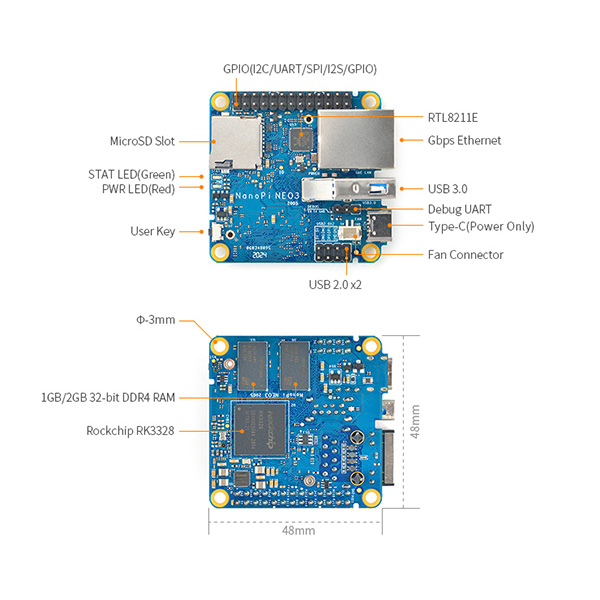

Сетевое подключение выполняется через Ethernet 10/100/1000M с уникальным MAC-адресом. Для периферии предусмотрены один USB 3.0 Type-A и два USB 2.0 на колодке с шагом 2,54 мм. Слот MicroSD используется для загрузки операционной системы и хранения данных. Через 26-контактный разъём GPIO доступны I2C, UART, SPI, I2S и дополнительные GPIO. Отладочный последовательный порт выполнен на трёхконтактном разъёме с шагом 2,54 мм и скоростью 1 500 000 бит/с. Плата оснащена индикаторами питания и системы, пользовательской кнопкой и разъёмом JST ZH для вентилятора 5 В. Питание — 5 В/1 А через USB-C или GPIO. Размер платы составляет 48×48 мм, масса — 22 г. Рабочая температура — от −20 до 70 °C. Корпус в комплект не входит.
