| Производитель |
FriendlyElec |
|---|---|
| Совместим |
NanoPi M4 |
| SATA |
Использует Marvell 88SE9215, четыре порта 6 Гбит/с SATA контроллеров ввода /вывода |
| Прочее |
для привода четырех 3,5-дюймовых жестких дисков требуется питание 12В/5А |
| Питание |
Два варианта ввода питания 12В. один DC-Jack 5.5*2.1мм и разъем 5566-04А |
| USB |
два 4-контактных PH2.0 USB 2.0 хост-разъема |
| Охлаждение |

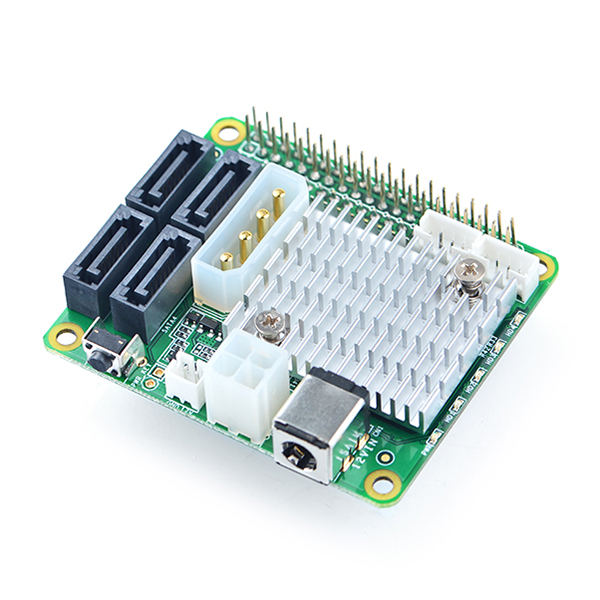

два отверстия для крепления радиатора над PCIE к SATA Один 2-контактный разъем PH2.0 для вентилятора. Выход 12В модулируется PWM1 |
| GPIO |
Все сигналы 40-контактного разъема NanoPi M4 заполнены |
| Питание дисков |
постоянный ток 12В/2А |
| OS/програмного обеспечение |
FriendlyCore 18.04 (64-bit) FriendlyDesktop 18.04 (64-bit) Lubuntu 16.04 (32-bit) Версии ядра Linux-4.4-LTS U-boot-2014.10 |
| Вес |
33,48 г |
| Размеры |
65 мм х 56 мм |

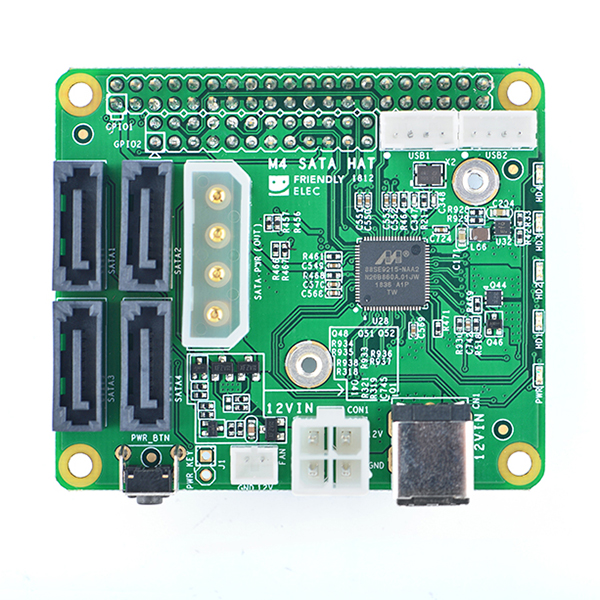

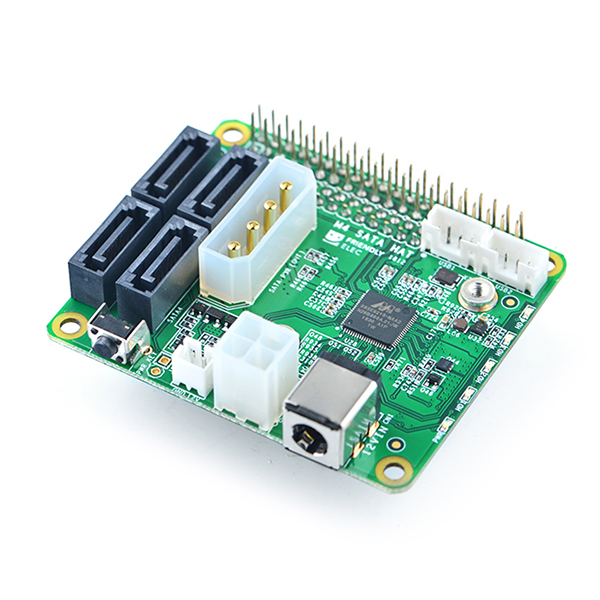

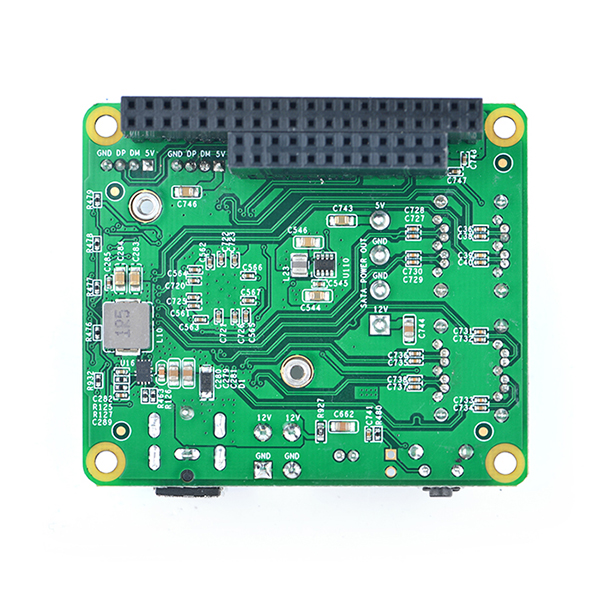

Плата 4x SATA HAT предназначена для подключения до четырех SATA-накопителей к одноплатному компьютеру NanoPi M4. Она подходит для создания компактных дисковых массивов, файловых хранилищ и тестовых систем хранения данных.
В основе платы используется контроллер Marvell 88SE9215 с четырьмя портами SATA 3.0 со скоростью 6 Гбит/с. Предусмотрены два варианта ввода питания 12 В: DC-Jack 5,5 × 2,1 мм и разъем 5566-04A. Питание накопителей рассчитано на постоянный ток 12 В/2 А, а для четырех 3,5-дюймовых жестких дисков требуется источник 12 В/5 А. Для расширения доступны два USB 2.0-разъема PH2.0 и полностью выведенные сигналы 40-контактного разъема NanoPi M4. Охлаждение предусматривает отверстия под радиатор и разъем вентилятора PH2.0 с PWM-управлением 12 В. Плата имеет размеры 65 × 56 мм и вес 33,48 г.
- Четыре порта SATA 6 Гбит/с
- Контроллер Marvell 88SE9215
- Совместима с NanoPi M4
- Питание 12 В
