| Экран |
10,1-дюймовый экран IPS |
|---|---|
| Разрешение |
16) |
| Тип экрана |
Многоточечный сенсорный экран |
| Яркость |
200 cd/m2 |
| Интерфейс |
Интерфейс LVDS (штырьковый разъем PH 2.0-24P, черный) |
| Touch |
Интерфейс данных сенсорного экрана ((PH2.0-8P Water socket, yellow) |
| Питание |
Интерфейс питания (PH2.0-8P Water socket, red) |
| Рабочая температура |
0℃-25℃,25℃-60℃ |
| Температура хранения |
-10℃-25℃,25℃-60℃ |
| Размеры |
260 x 171 x 18,5 мм (рама толщиной 6,5 мм и винтовая колонна высотой до 12 мм) |

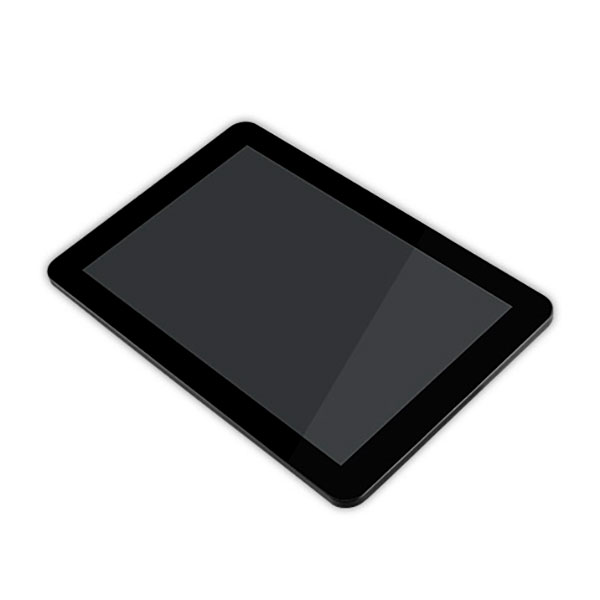

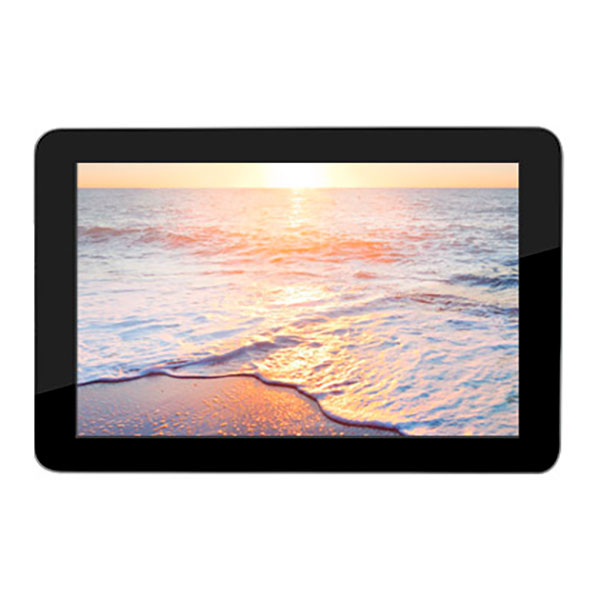

Экранный модуль DM‑M10R800 предназначен для оснащения плат Firefly AIO и совместимых материнских плат сенсорным интерфейсом. Он подходит для операторских панелей, встраиваемых терминалов, лабораторных стендов и проектов, где требуется компактный IPS‑дисплей с управлением касаниями.

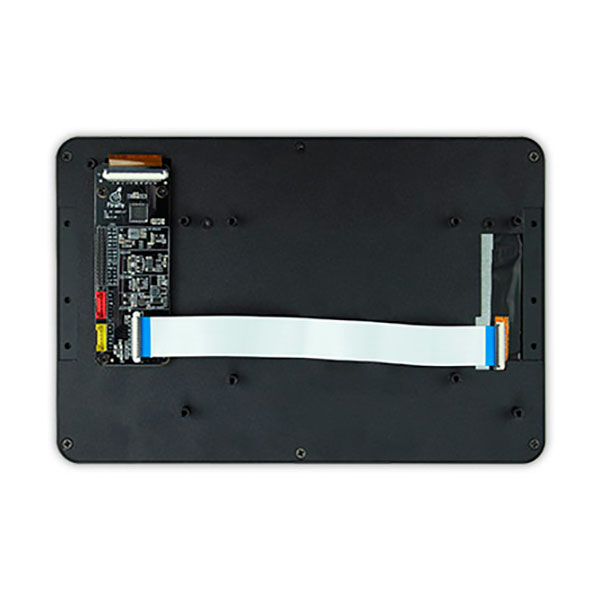

Модуль использует IPS‑экран диагональю 10,1 дюйма с многоточечным сенсорным управлением и яркостью 200 кд/м². Подключение изображения выполняется через LVDS‑интерфейс с 24‑контактным разъёмом PH 2.0. Для сенсорного управления и питания предусмотрены отдельные разъёмы. Размер модуля составляет 260 × 171 × 18,5 мм; рама имеет толщину 6,5 мм, высота винтовой стойки — до 12 мм. В комплект входят экран, LVDS‑кабель, кабель питания, кабель сенсорного экрана, четыре винта M3 × 4 и две стойки M3 × 45. Перед установкой необходимо проверить совместимость интерфейсов платы и распиновку кабелей.
- IPS‑экран 10,1 дюйма
- Многоточечное сенсорное управление
- Интерфейс LVDS
- Кабели и крепёж включены
Комплектация
- DM-M10R800 экранный модуль- 1 шт.
- LVDS кабель -1 шт.
- Кабель питания – 1 шт.
- Кабель для Touch screen – 1 шт.
- Винты (М3х4, черные) – 4 шт.
- Стойки винтовые (М3х45, – 6) – 2 шт.
